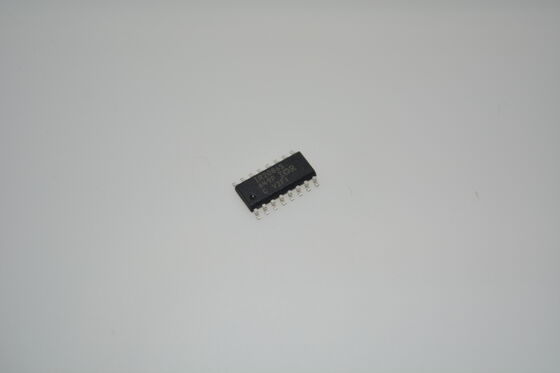

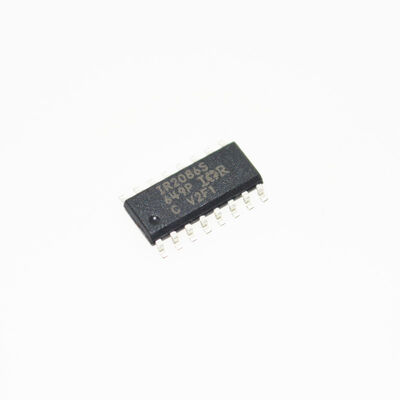

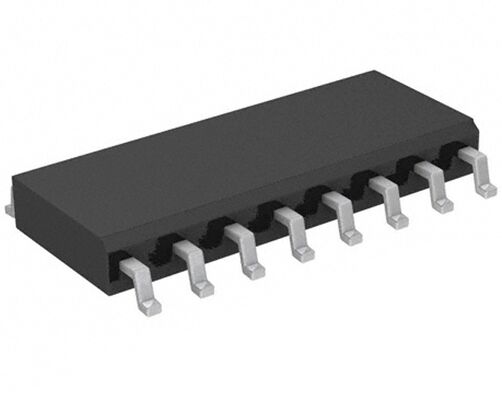

IR2086STRPBF 600V IC οδηγού Half-Bridge High-Side Bootstrap 200mA/350mA Sourcing/Sinking 50ns Έλεγχος Deadtime Προστασία UVLO VCC Για Κινητήρες και UPS Inverters

IR2086STRPBF 600V Οδηγός Γέφυρας IC Υψηλής πλευράς Bootstrap 200mA/350mA Παροχής/Λήψης 50ns Έλεγχος Νεκρού Χρόνου Προστασία UVLO VCC Για Οδηγούς Κινητήρων και Αντιστροφείς UPS

Χαρακτηριστικά

• Απλή λύση ελέγχου πρωτεύουσας πλευράς για την ενεργοποίηση μετατροπέων DC-Bus πλήρους γέφυρας για κατανεμημένα συστήματα 48V με μειωμένο αριθμό εξαρτημάτων και χώρο στην πλακέτα.

• Συχνότητα και νεκρός χρόνος που ορίζονται από δύο εξωτερικά εξαρτήματα

• Μέγιστο 500KHz ανά κανάλι εξόδου με κύκλο λειτουργίας 50%

• Ρυθμιζόμενος νεκρός χρόνος 50nsec ~ 200nsec

• Απομονωμένο κανάλι σχεδιασμένο για λειτουργία bootstrap έως +100Vdc

• Ταίριασμα πλάτους παλμού υψηλής και χαμηλής πλευράς έως +/- 25nsec

• Προστασία υπερέντασης με ρυθμιζόμενη περίοδο hiccup.

• Κλείδωμα χαμηλής τάσης και εσωτερική ομαλή εκκίνηση • Το εξάρτημα διατίθεται επίσης χωρίς μόλυβδο

Εφαρμογές

• Αντιστροφείς Οδηγών Κινητήρων: Για την οδήγηση των σκέλων φάσης σε οδηγούς κινητήρων AC (VFD) και οδηγούς σερβοκινητήρων.

• Τροφοδοτικά Μεταγωγής (SMPS): Σε τοπολογίες μισής γέφυρας και πλήρους γέφυρας.

• Ανεξάρτητοι Αντιστροφείς Τροφοδοσίας (UPS).

• Αντιστροφείς DC-AC για ηλιακή και γενική μετατροπή ισχύος.

• Ηλεκτρονικά Στιγμιαία και Επαγωγική Θέρμανση.

Περιγραφή

Το IR2086S(PbF) είναι ένα αυτόματα ταλαντούμενο ολοκληρωμένο κύκλωμα ελεγκτή και οδηγού πλήρους γέφυρας με κύκλο λειτουργίας 50% ιδανικό για μετατροπείς DC Bus πλήρους γέφυρας 36V-75V. Ο νεκρός χρόνος μπορεί να ελεγχθεί μέσω της σωστής επιλογής του CT και μπορεί να κυμαίνεται από 50 έως 200nsec. Η εσωτερική ομαλή εκκίνηση αυξάνει το πλάτος του παλμού κατά την ενεργοποίηση και διατηρεί ίσια πλάτη παλμών για τις υψηλές και χαμηλές εξόδους καθ' όλη τη διάρκεια του κύκλου εκκίνησης. Το κλείδωμα χαμηλής τάσης αποτρέπει τη λειτουργία εάν το Vcc είναι μικρότερο από 7.5 Vdc. Η απενεργοποίηση υπερέντασης συμβαίνει όταν η τάση στην ακίδα Cs υπερβαίνει τα 200mV. Η επανεκκίνηση μετά από υπερένταση μπορεί να καθυστερήσει προσαρμόζοντας τον εξωτερικό πυκνωτή. Ο χρόνος καθυστέρησης κυμαίνεται από 10µs έως 1s
