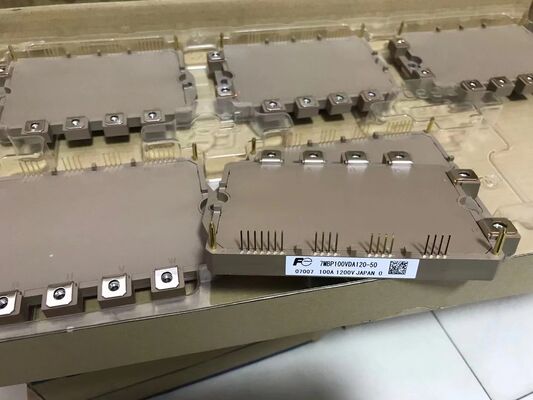

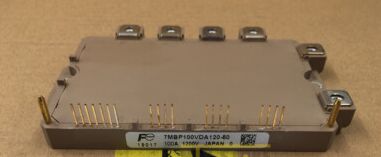

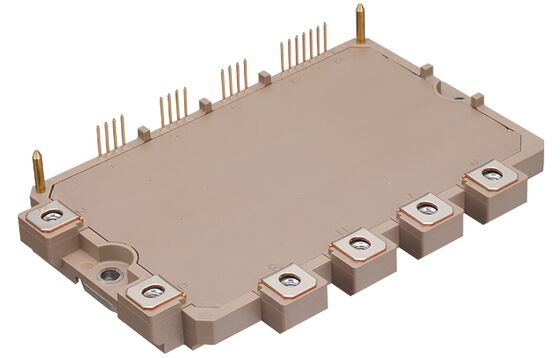

7MP100VDA120-50 1200V 100A IGBT Module Low Vce ((sat) 2.5V Low Loss High Short Circuit Robustness Integrated NTC Compact Package Για βιομηχανικές μονάδες κίνησης και UPS
Χαρακτηριστικά
-
Προστασία θερμοκρασίας που παρέχεται με την άμεση ανίχνευση της θερμοκρασίας διασταύρωσης των lGBT
-
Χαμηλή απώλεια ισχύος και μαλακή εναλλαγή
-
Υψηλής απόδοσης και υψηλής αξιοπιστίας lGBT με προστασία από υπερθέρμανση
-
Μεγαλύτερη αξιοπιστία λόγω μεγάλης μείωσης του αριθμού των εξαρτημάτων στο ενσωματωμένο κύκλωμα ελέγχου
Εφαρμογές
-
Βιομηχανικοί κινητήρες:Για αντλίες, ανεμιστήρες, συμπιεστές και συστήματα μεταφοράς.
-
Μη διακοπτόμενες πηγές ρεύματος (UPS):Μεσαίας ισχύος τριστάσιο σύστημα.
-
Ηλιακοί μετατροπείς:Μετατροπείς ράβδου για φωτοβολταϊκά συστήματα μικρής κλίμακας.
-
Συσκευές συγκόλλησης:
-
Γενικά βιομηχανικά μετατροπείς και μετατροπείς συχνοτήτων.
Περιγραφή
Η7MP100VDA120-50είναι μονάδα IGBT υψηλών επιδόσεων που έχει σχεδιαστεί για ισχυρή και αποτελεσματική μετατροπή ισχύος σε βιομηχανικές εφαρμογές. Διαθέτει τάση μπλοκαρίσματος 1200V και ονομαστικό ρεύμα 100A,καθιστώντας το κατάλληλο για συστήματα μεσαίας ισχύοςΧρησιμοποιώντας προηγμένη τεχνολογία IGBT και ελεύθερης διόδου,επιτυγχάνει χαμηλή τάση κορεσμού συλλέκτη-εκδότη (Vce(sat)) για μειωμένες απώλειες αγωγιμότητας και προσφέρει βελτιστοποιημένα χαρακτηριστικά διακόπτη για τη διαχείριση της συνολικής διάσπασης ισχύοςΗ ενότητα έχει σχεδιαστεί για υψηλή αξιοπιστία.που ενσωματώνει χαρακτηριστικά όπως υψηλή ανθεκτικότητα σε βραχυκυκλώματα και ενσωματωμένο θερμιστήρα αρνητικού συντελεστή θερμοκρασίας (NTC) για ακριβή παρακολούθηση και προστασία της θερμοκρασίαςΟ συμπαγής και ανθεκτικός σχεδιασμός της συσκευασίας εξασφαλίζει αξιόπιστη λειτουργία σε απαιτητικά βιομηχανικά περιβάλλοντα.
Πληροφορίες
| δομή |
ΔΕΠ |
| σειρά |
Σειρά V (6η γενιά) |
| Τμήμα μετατροπέαVCES(V)λεπτομέρεια |
1200 |
| Τμήμα μετατροπέαIC(Α)λεπτομέρεια |
100 |
| Τμήμα μετατροπέαVCE(sat)(V)λεπτομέρεια |
1.7 |
| Μονάδα ελέγχουVCC(V)λεπτομέρεια |
15 |
| Μονάδα ελέγχουΕγώ...ΟΚ[INV](Α)λεπτομέρεια |
150 |
| Μονάδα ελέγχουVUV(V)λεπτομέρεια |
12.5 |
| Μονάδα ελέγχουΤjOH(°C)λεπτομέρεια |
150 |
| Χρόνος αναμονής του σήματος συναγερμού OC (ms)λεπτομέρεια |
2 |
| Χρόνος αναμονής του σήματος συναγερμού UV (ms)λεπτομέρεια |
4 |
| Χρόνος αναμονής του σήματος συναγερμούΤjOH(ms)λεπτομέρεια |
8 |
| Τvjmax(°C)λεπτομέρεια |
150 |
| Τγ(°C)λεπτομέρεια |
-20 〜 110 |
| Τστγ(°C)λεπτομέρεια |
-40 〜 125 |
| Συσκευή |
P630 |
| Διάμετρο (mm) |
84 |
| Μέγεθος (μήκος) (mm) |
128.5 |
| Βάρος (g) |
290 |
