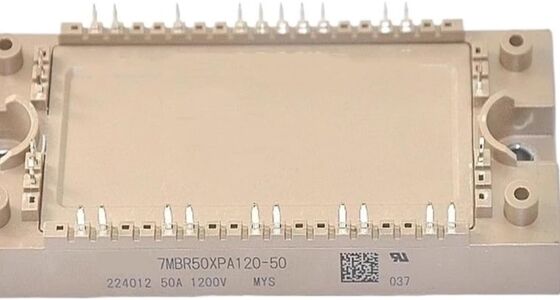

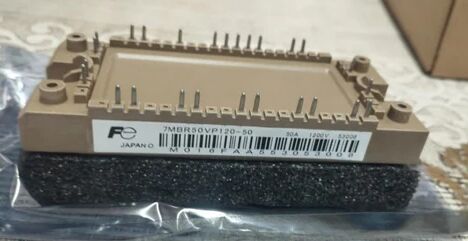

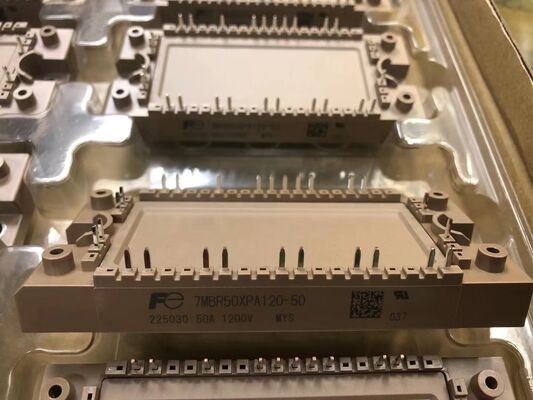

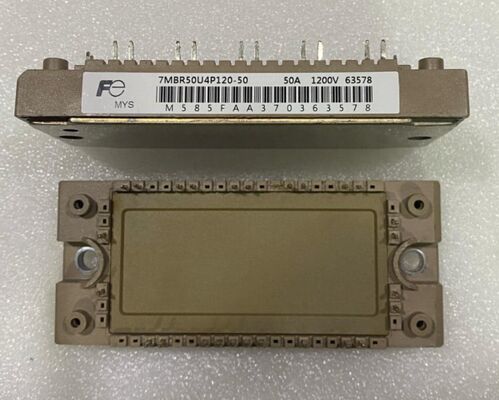

7MBR50XPA120-50 1200V 50A Μονάδα PIM Ολοκληρωμένη Διορθωτής Inverter Χαμηλών Απωλειών Υψηλής Μόνωσης Ενσωματωμένο NTC Συμπαγές Πακέτο Για Βιομηχανικές Κινητήριες Μονάδες και UPS
Χαρακτηριστικά
-
Ολοκληρωμένη Μονάδα Ισχύος (PIM)
-
Βαθμολογία 1200V / 50A
-
Ολοκληρωμένες Λειτουργίες: Τριφασικός Διορθωτής και Τριφασικός Inverter
-
Χαμηλής Vce(sat) IGBTs και Χαμηλής Vf Δίοδοι (Υψηλή Απόδοση)
-
Υψηλή Ηλεκτρική Μόνωση
-
Ενσωματωμένος Αισθητήρας Θερμοκρασίας NTC
-
Συμπαγές, Μονωμένο Πακέτο
-
Απλοποιεί τον Σχεδιασμό και τη Συναρμολόγηση του Συστήματος
-
Υψηλή Αξιοπιστία για Βιομηχανική Χρήση
Εφαρμογές
-
Συμπαγείς Βιομηχανικές Κινητήριες Μονάδες AC / Μονάδες Μεταβλητής Συχνότητας (VFD): Για αντλίες, ανεμιστήρες και ελαφριά μηχανήματα.
-
Inverters Γενικής Χρήσης.
-
Συστήματα Αδιάλειπτης Παροχής Ενέργειας (UPS).
-
Συστήματα Servo Drives και Motion Control.
-
Έλεγχος Κινητήρα Συσκευών σε απαιτητικά περιβάλλοντα.
Περιγραφή
Το 7MBR50XPA120-50 είναι μια εξαιρετικά ολοκληρωμένη Ολοκληρωμένη Μονάδα Ισχύος (PIM) σχεδιασμένη για να παρέχει ένα συμπαγές και αποδοτικό στάδιο ισχύος all-in-one για βιομηχανικές κινητήριες μονάδες και εφαρμογές inverter. Ενσωματώνει έναν πλήρη τριφασικό διορθωτή εισόδου και μια τριφασική γέφυρα inverter IGBT με δίοδοι ελεύθερης ροής σε ένα ενιαίο, μονωμένο πακέτο. Βαθμολογημένο για 1200V και 50A, επιτρέπει μια σημαντική μείωση στο μέγεθος του συστήματος και την πολυπλοκότητα του σχεδιασμού, ελαχιστοποιώντας τον αριθμό των εξωτερικών εξαρτημάτων. Η μονάδα χρησιμοποιεί IGBTs χαμηλής τάσης κορεσμού και δίοδοι χαμηλής τάσης προς τα εμπρός για υψηλή απόδοση, προσφέρει υψηλή ηλεκτρική μόνωση για ασφάλεια και περιλαμβάνει ένα ενσωματωμένο θερμίστορ NTC για αξιόπιστη παρακολούθηση και προστασία της θερμοκρασίας. Αυτή η ολοκληρωμένη προσέγγιση ενισχύει τη συνολική αξιοπιστία του συστήματος και απλοποιεί τη θερμική διαχείριση.
ΠΛΗΡΟΦΟΡΙΕΣ
| Διαμόρφωση |
PIM |
| Σειρά |
Σειρά X (7ης Γενιάς) |
| Inverter VCES(V) |
1200 |
| Inverter IC(A) |
50 |
| Inverter,Brake Tvj max(℃) |
175 |
| Inverter,Brake Tvjop max(℃) |
175 |
| Converter Tvj max(℃) |
150 |
| Converter Tvjop max(℃) |
150 |
| Tc(℃) Λεπτομέρεια |
125 |
| Tstg(℃) Λεπτομέρεια |
-40 έως 125 |
| Πακέτο |
M719 |
| Τύπος ακροδέκτη |
Ακίδες συγκόλλησης |
| Πλάτος μεγέθους (mm) |
45 |
| Μήκος μεγέθους (mm) |
107.5 |
| Καθαρή μάζα (Γραμμάρια) |
200 |
