MAX97220AETE+T 3W/Ch Stereo Amp 105dB PSRR >100dB SNR 93% Efficient Class D I2C Control Ultra-Low THD+N Tiny 16-TQFN Advanced Click/Pop Suppression

MAX97220AETE+T 3W/Ch Stereo Amp 105dB PSRR andgt;100dB SNR 93% Efficient Class D I2C Control Ultra-Low THD+N Tiny 16-TQFN Advanced Click/Pop Suppression

andnbsp;

Χαρακτηριστικά

Ισχύς εξόδου 125mW σε 32I με τροφοδοσία 5V

Οδήγηση εξόδου 3VRMS σε 1kI με τροφοδοσία 5V

Οδήγηση εξόδου 2VRMS σε 600I με τροφοδοσία 3.3V

Πλήρως διαφορικές είσοδοι

Σταθερό ή εξωτερικά ρυθμιζόμενο κέρδος χωρίς κλικ ή ποπ

Εύρος λειτουργίας 2.5V έως 5.5V

Έξοδοι DirectDrive εξαλείφουν τους πυκνωτές DC-Blocking

Επίπεδο THD+N, καλύτερο από 90dB στην ζώνη ήχου

Απόδοση 18-Bit SNR, 112dB

Συμβατό με το MAX9722

andnbsp;

Εφαρμογές

Απλές διεπαφές πολυμέσων

Set-Top Boxes

Blu-rayandtrade;andnbsp;and DVD Players

Τηλεοράσεις LCD

Συσκευές ήχου Prosumer

andnbsp;

Περιγραφή

Το MAX97220_ είναι ένας διαφορικός οδηγός γραμμής/ενισχυτής ακουστικών DirectDriveandreg;. Αυτή η συσκευή είναι ικανή να οδηγεί φορτία επιπέδου γραμμής με 3VRMS σε 1kI με τροφοδοσία 5V και φορτία 2VRMS σε 600I από τροφοδοσία 3.3V. Ένα φορτίο ακουστικών είναι ικανό να οδηγηθεί με 125mW σε 32I με τροφοδοσία 5V. Το IC προσφέρεται με εσωτερικά σταθερό κέρδος 6dB ή εξωτερικά ρυθμισμένο κέρδος μέσω εξωτερικών αντιστάσεων. Οι κόμβοι ρύθμισης εξωτερικού κέρδους μπορούν επίσης να χρησιμοποιηθούν για τη διαμόρφωση φίλτρων για εφαρμογές set-top box. Το IC έχει εξαιρετικό THD+N σε όλο το εύρος ζώνης ήχου.

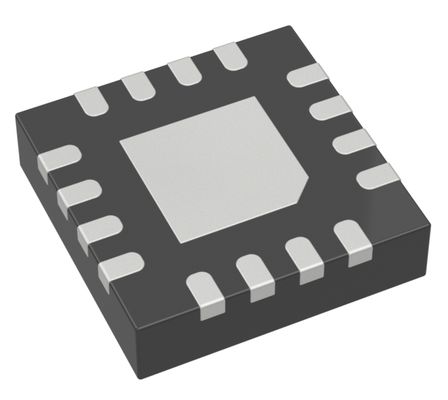

Δύο εκδόσεις του IC είναι διαθέσιμες με διαφορετικούς χρόνους ενεργοποίησης (tON). Οι εκδόσεις A, C και E για εφαρμογές ακουστικών διαθέτουν tON 5,5ms, ενώ οι εκδόσεις B και D, που προορίζονται για εφαρμογές set-top-box, διαθέτουν tON 130ms. Μια αντλία φόρτισης ενσωματωμένη στο τσιπ αντιστρέφει την είσοδο τροφοδοσίας, δημιουργώντας μια αρνητική ράγα. Η βαθμίδα εξόδου του ενισχυτή τροφοδοτείται μεταξύ της θετικής εισόδου και της εξόδου της αντλίας φόρτισης. Οι διπολικές προμήθειες προκαταλαμβάνουν την έξοδο γύρω από το έδαφος, εξαλείφοντας την ανάγκη για μεγάλους πυκνωτές σύζευξης εξόδου που εισάγουν παραμόρφωση. Το IC ενεργοποιείται και απενεργοποιείται χωρίς κλικ ή ποπ. Το IC διατίθεται σε TQFN 3mm x 3mm x 0.8mm, 16 ακίδων και καθορίζεται σε εύρος θερμοκρασίας -40NC έως +85NC.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:τηλέφωνα, PDAand#39;s, notebook comput.ers

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% νέες και πρωτότυπες, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων. ^_^


Λίστα προϊόντων
Παρέχουμε μια σειρά ηλεκτρονικών εξαρτημάτων, πλήρη γκάμα ημιαγωγών, ενεργών καιamp; παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να τα αποκτήσετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop solution εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο κύκλωμα, IC μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ καιamp; Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό μπλοκ, Κρύσταλλο καιamp; Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, IGBT Driver, LED, LCD, Μετατροπέας, PCB (Τυπωμένο κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατά σε Μάρκα:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
