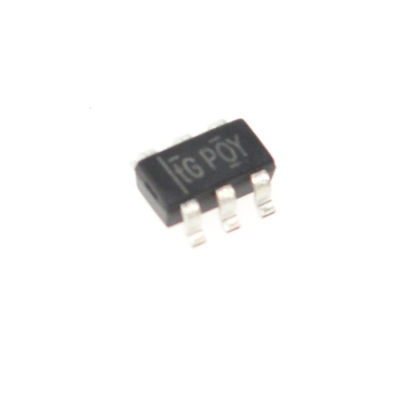

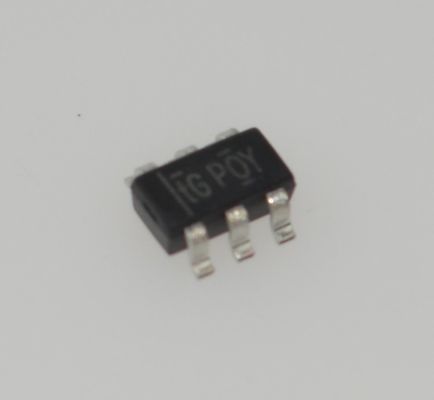

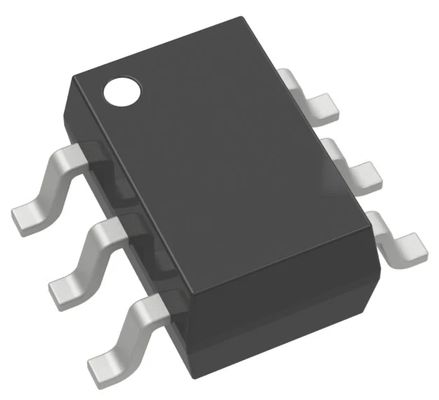

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX IC Χρονισμού Υψηλής Ακρίβειας Εξαιρετικά Χαμηλό Ρεύμα 1andmu;A Ευρύ 1.7V-5.5V Τροφοδοσία Μικροσκοπικό Πακέτο SOT-23 -40anddeg;C έως 125anddeg;C Εύρος Σταθερές Συχνότητες Στιβαρή Εκκίνηση Pb-Free για Φορητές Συσκευές και Συσκευές IoT

andnbsp;

Χαρακτηριστικά

Γεννήτρια Επαναφοράς Κατά την Εκκίνηση με Ρυθμιζόμενο Χρόνο Καθυστέρησης: 1.25ms έως 10s.

Πολύ Χαμηλό Ρεύμα Ηρεμίας: 2.8andmu;A Τυπικό

Υψηλή Ακρίβεια Κατωφλίου: 0.5% Τυπ.

Σταθερές Τάσεις Κατωφλίου για Τυπικές Ράγες Τάσης από 0.9V έως 5V και Ρυθμιζόμενη Τάση έως 0.4V είναι διαθέσιμες.

Είσοδος Χειροκίνητης Επαναφοράς (MR).

Έξοδος ΕΠΑΝΑΦΟΡΑΣ Ανοιχτής Αποστράγγισης.

Εύρος Θερμοκρασίας: -40anddeg;C έως +125anddeg;C

Συσκευασία (Χωρίς Pb καιamp; Πράσινη):

andnbsp;andnbsp;andquot;6-pins, TDFN 2.0x2.0(ZC)
andnbsp; andquot;6-pins, SOT23 (TA)

Εντελώς Χωρίς Μόλυβδο καιamp; Πλήρως Συμβατό με RoHS

Χωρίς Αλογόνα και Αντιμόνιο.andnbsp;

andnbsp;

Εφαρμογή

Εφαρμογές DSP ή Μικροελεγκτή Πυκνωτή

Φορητοί/Επιτραπέζιοι Υπολογιστές

PDAs/Φορητά Προϊόντα Εφαρμογές με Μπαταρία

Φορητά/Με Μπαταρία Προϊόντα

Εφαρμογές FPGA/ASIC

andnbsp;

Περιγραφή

Η οικογένεια PT7M3808G των κυκλωμάτων εποπτείας μικροεπεξεργαστώνandnbsp;παρακολουθεί την τάση του συστήματος από 0.4V έως 5.0V, επιβεβαιώνονταςandnbsp;ένα σήμα ΕΠΑΝΑΦΟΡΑΣ ανοιχτής αποστράγγισης όταν η τάση SENSEandnbsp;πέφτει κάτω από ένα προκαθορισμένο κατώφλι ή όταν η χειροκίνητη επαναφοράandnbsp;(MR) πέφτει σε λογικό χαμηλό. Η έξοδος ΕΠΑΝΑΦΟΡΑΣandnbsp;παραμένει χαμηλή για τον ρυθμιζόμενο από τον χρήστη χρόνο καθυστέρησης μετά τηνandnbsp;τάση SENSE και τη χειροκίνητη επαναφορά (MR) επιστρέφουν πάνω από ταandnbsp;αντίστοιχα κατώφλια.

Η σειρά PT7M3808G χρησιμοποιεί μια αναφορά ακριβείας για την επίτευξηandnbsp;ακρίβειας κατωφλίου 0.5% για VIT s3.3 V. Ο χρόνος καθυστέρησης επαναφοράςandnbsp;μπορεί να ρυθμιστεί στα 20ms αποσυνδέοντας το pin Cr, 300msandnbsp;συνδέοντας το pin C+ στο Vop χρησιμοποιώντας μια αντίσταση, ή μπορεί ναandnbsp;ρυθμιστεί από τον χρήστη μεταξύ 1.25ms και 10s συνδέοντας το Candnbsp;pin σε έναν εξωτερικό πυκνωτή. Το PT7M3808 έχει ένα πολύ χαμηλόandnbsp;τυπικό ρεύμα ηρεμίας 2.8uA, επομένως είναι κατάλληλο γιαandnbsp;εφαρμογές με μπαταρία. Είναι διαθέσιμο σε ένα μικρόandnbsp;πακέτο SOT23 και ένα εξαιρετικά μικρό πακέτο 2.0x2.0 TDFN και είναιandnbsp;πλήρως καθορισμένο σε ένα εύρος θερμοκρασίας από -40anddeg;C έως +125anddeg;C.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
