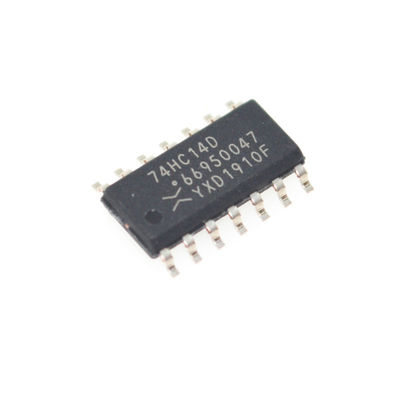

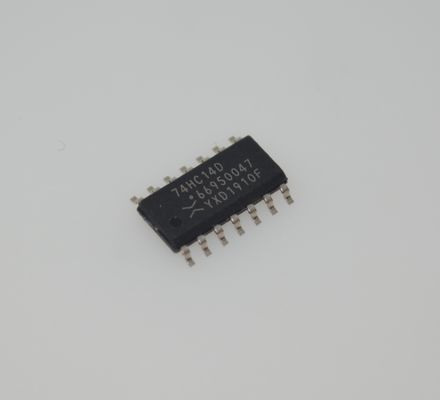

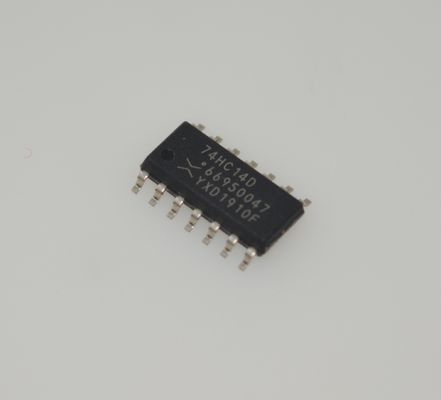

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

andnbsp;

Χαρακτηριστικάandnbsp;

Υψηλή ταχύτητα: tpd = 11 ns (τυπ.) στα VCC = 5 V

Χαμηλή κατανάλωση ενέργειας: ICC = 1.0 καιmicro;A (max) στα Ta = 25℃

Υψηλή ανοσία θορύβου: VH = 1.1 V (τυπ.) στα VCC = 4.5 V

Ισορροπημένες καθυστερήσεις διάδοσης: tPLH andasymp; tPHL

Ευρύ εύρος τάσης λειτουργίας: VCC(opr) = 2.0 έως 6.0 V

andnbsp;

Εφαρμογές

1. Διαμόρφωση και Διαμόρφωση Σήματος

Αυτή είναι η πιο κλασική εφαρμογή του. Η δομή εισόδου Schmitt-trigger το καθιστά ευαίσθητο σε αργά μεταβαλλόμενα ή θορυβώδη σήματα.

Switch Debouncing: Εξαλείφει την φυσική αναπήδηση των μηχανικών διακοπτών ή κουμπιών, διασφαλίζοντας ότι ένα μόνο πάτημα δημιουργεί μόνο έναν καθαρό παλμό.

Waveform Shaping: Μετατρέπει αναλογικές κυματομορφές όπως ημιτονοειδή ή τριγωνικά κύματα σε τετραγωνικά ψηφιακά σήματα.

Noise Filtering: Ανακτά ένα καθαρό ψηφιακό επίπεδο λογικής από σήματα με περιβαλλοντικό θόρυβο, συχνά από γραμμές μεγάλης μετάδοσης.

2. Δημιουργία παλμών και δημιουργία κυματομορφής

Η ιδιότητα της υστέρησης του επιτρέπει να κατασκευάζει εύκολα απλούς ταλαντωτές και γεννήτριες παλμών.

Astable Multivibrator: Απαιτεί μόνο μία αντίσταση και έναν πυκνωτή για να σχηματίσει μια απλή και αξιόπιστη γεννήτρια τετραγωνικών κυμάτων για τη δημιουργία σημάτων ρολογιού

ή παλμών χρονισμού. Αυτή είναι μια πολύ κοινή, χαμηλού κόστους πηγή ρολογιού σε συστήματα όπως μικροελεγκτές.

Pulse Detector: Μπορεί να σχεδιαστεί για να ανιχνεύει τις άκρες (ανερχόμενες ή κατερχόμενες) ενός σήματος εισόδου και να δημιουργεί έναν αντίστοιχο παλμό εξόδου.

3. Level Shifting and Interfacing

Ενώ το εύρος τάσης λειτουργίας του είναι 2V έως 6V, μπορεί ακόμα να χρησιμεύσει ως διεπαφή σε συστήματα μικτής τάσης.

TTL-Compatible Interface: Το 74HC14D μπορεί να συνδεθεί απευθείας με συστήματα λογικής 5V TTL και να παρέχει έξοδο επιπέδου CMOS, ενεργώντας ως buffer μεταξύ των δύο οικογενειών λογικής.

4. Delay Lines

Χρησιμοποιώντας τον σταθερό χρόνο καθυστέρησης διάδοσης, μπορεί να χρησιμοποιηθεί για την κατασκευή απλών κυκλωμάτων καθυστέρησης. Η σύνδεση πολλαπλών μετατροπέων σε σειρά μπορεί να επιτύχει μεγαλύτερες, σταθερές καθυστερήσεις.

andnbsp;

Περιγραφή

Το 74HC14D είναι ένα υψηλής ταχύτητας CMOS SCHMITT INVERTER κατασκευασμένο με τεχνολογία πυριτίου C2MOS. Επιτυγχάνει τη λειτουργία υψηλής ταχύτητας παρόμοια με το ισοδύναμο LSTTL διατηρώντας παράλληλα τη χαμηλή κατανάλωση ενέργειας CMOS. Η διαμόρφωση και η λειτουργία των ακίδων είναι ίδιες με το 74HC04D, αλλά οι είσοδοι έχουν υστέρηση 25% VCC και με τη λειτουργία του schmitt trigger, το 74HC14D μπορεί να χρησιμοποιηθεί ως δέκτες γραμμής που θα λαμβάνουν αργά σήματα εισόδου.

Όλες οι είσοδοι είναι εξοπλισμένες με κυκλώματα προστασίας από στατική εκκένωση ή παροδική υπέρταση.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
