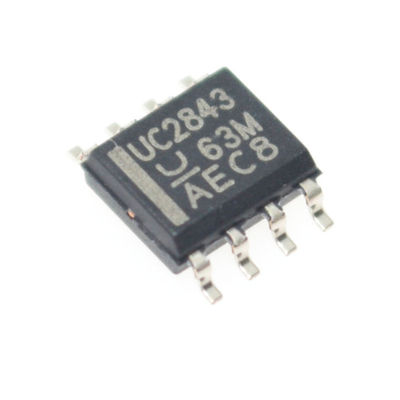

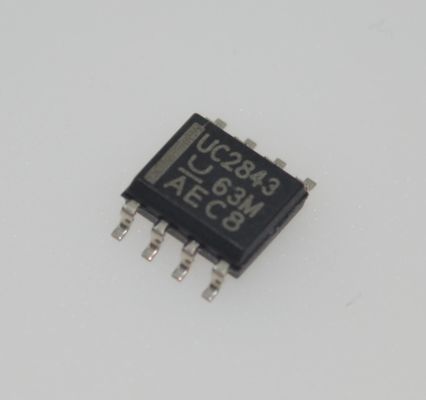

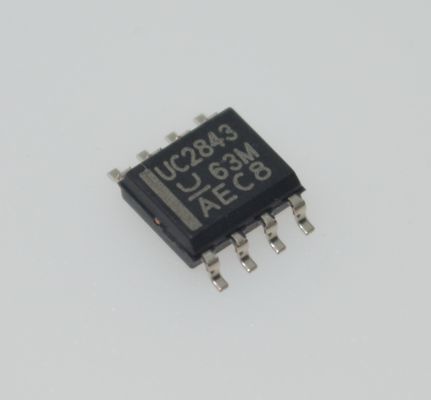

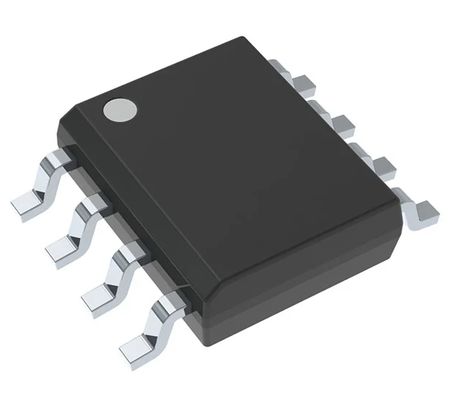

UC2843D8TR Ελεγκτής PWM Current-Mode με Λειτουργία 500kHz 8.4V/7.9V UVLO Έξοδος Totem-Pole 50mA Εσωτερικά Τριμαρισμένο Bandgap Χαμηλό Ρεύμα Εκκίνησης and Λειτουργίας σε SOIC-8

UC2843D8TR Ελεγκτής PWM Τρέχουσας Λειτουργίας με Λειτουργία 500kHz 8.4V/7.9V UVLO 50mA Έξοδος Totem-Pole Εσωτερικά Τριμαρισμένο Bandgap Χαμηλή Εκκίνηση καιamp; Λειτουργικό Ρεύμα σε SOIC-8

andnbsp;

Χαρακτηριστικά

andbull; Βελτιστοποιημένο για μετατροπείς εκτός σύνδεσης και DC-to-DC

andbull; Χαμηλό ρεύμα εκκίνησης (andlt; 1mA)

andbull; Αυτόματη αντιστάθμιση τροφοδοσίας

andbull; Περιορισμός ρεύματος παλμού προς παλμό

andbull; Βελτιωμένα χαρακτηριστικά απόκρισης φορτίου

andbull; Υποτάση κλειδώματος με υστέρηση

andbull; Καταστολή διπλού παλμού

andbull; Έξοδος totem-pole υψηλού ρεύματος

andbull; Εσωτερικά τριμαρισμένη αναφορά bandgap

andbull; Λειτουργία έως 500kHz

andbull; Ενισχυτής σφάλματος με χαμηλή αντίσταση εξόδου

andnbsp;

Εφαρμογές

andbull; Ρυθμιστές μεταγωγής οποιασδήποτε πολικότητας

andbull; Μετασχηματιστής-συζευγμένοι μετατροπείς DC-DC

andnbsp;

Περιγραφή

Η σειρά UCx84x των ολοκληρωμένων κυκλωμάτων ελέγχου παρέχει τα χαρακτηριστικά που είναι απαραίτητα για την υλοποίηση σχημάτων ελέγχου τρέχουσας λειτουργίας σταθερής συχνότητας εκτός σύνδεσης ή DC-to-DC, με ελάχιστο αριθμό εξωτερικών εξαρτημάτων. Τα εσωτερικά υλοποιημένα κυκλώματα περιλαμβάνουν ένα κλείδωμα υποτάσης (UVLO), με ρεύμα εκκίνησης μικρότερο από 1mA, και μια αναφορά ακριβείας τριμαρισμένη για ακρίβεια στην είσοδο του ενισχυτή σφάλματος. Άλλα εσωτερικά κυκλώματα περιλαμβάνουν λογική για την παροχή κλειδωμένης λειτουργίας, έναν συγκριτή διαμόρφωσης πλάτους παλμού (PWM) που παρέχει επίσης έλεγχο ορίου ρεύματος και ένα στάδιο εξόδου totem-pole που έχει σχεδιαστεί για να παρέχει ή να απορροφά υψηλό ρεύμα αιχμής. Το στάδιο εξόδου, σχεδιασμένο για την οδήγηση MOSFETs καναλιού N, είναι χαμηλό όταν το στάδιο εξόδου είναι σε κατάσταση απενεργοποίησης.

Η οικογένεια UCx84x προσφέρει μια ποικιλία επιλογών πακέτων, επιλογές εύρους θερμοκρασίας, επιλογή μέγιστου κύκλου λειτουργίας και επιλογή κατωφλίων ενεργοποίησης και απενεργοποίησης και εύρους υστέρησης. Οι συσκευές με υψηλότερη υστέρηση ενεργοποίησης ή απενεργοποίησης είναι καλές επιλογές για τροφοδοτικά εκτός σύνδεσης, ενώ οι συσκευές με στενότερο εύρος υστέρησης έχουν σχεδιαστεί για εφαρμογές DC-DC. Οι συσκευές UC184x προδιαγράφονται για λειτουργία από -55anddeg;C έως 125anddeg;C, η σειρά UC284x προδιαγράφεται για λειτουργία από -40anddeg;C έως 85anddeg;C και η σειρά UC384x προδιαγράφεται για λειτουργία από 0anddeg;C έως 70anddeg;C.
