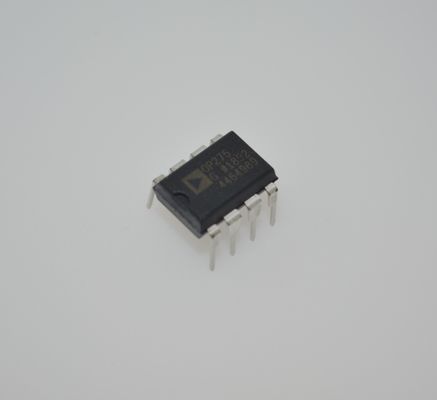

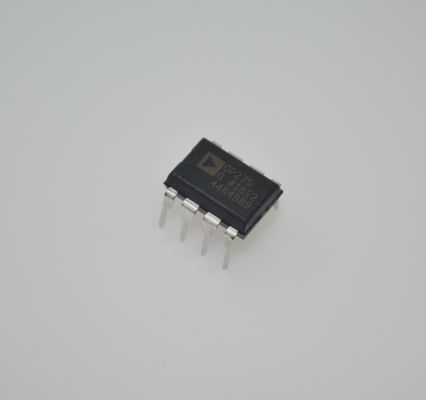

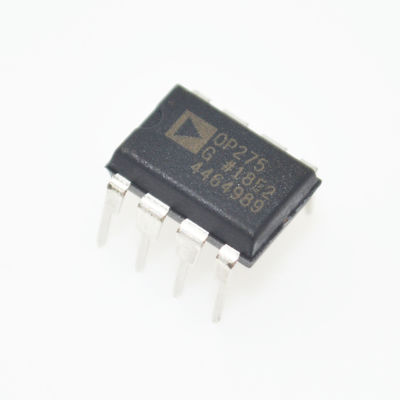

OP275GPZ Διάσημος Ηχητικός Op-Amp με Μίγμα Διπολικών/JFET, εύρος ζώνης 5MHz, ρυθμός ανόδου 22V/µs, χαμηλός θόρυβος 6nV/√Hz, υψηλή ικανότητα οδήγησης 10mA, εύρος ±4 έως ±22V και πακέτο DIP-8/SOIC-8

OP275GPZ Διάσημος Audio Op-Amp με Bipolar/JFET Blend 5MHz εύρος ζώνης 22V/andmicro;s Slew Rate Χαμηλό 6nV/andradic;Hz Θόρυβος Υψηλό 10mA Drive andplusmn;4 έως andplusmn;22V Εύρος και DIP-8/SOIC-8 Πακέτο

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εξαιρετικά Ηχητικά Χαρακτηριστικά

Χαμηλός Θόρυβος: 6 nV/Hz

Χαμηλή Παραμόρφωση: 0.0006%

Υψηλό Slew Rate: 22 V/andmicro;s

Ευρύ εύρος ζώνης: 9 MHz

Χαμηλό Ρεύμα Τροφοδοσίας: 5 mA

Χαμηλή Τάση Offset: 1 mV

Χαμηλό Ρεύμα Offset: 2 nA

Σταθερό Κέρδος Μονάδας

SOIC-8 Πακέτο

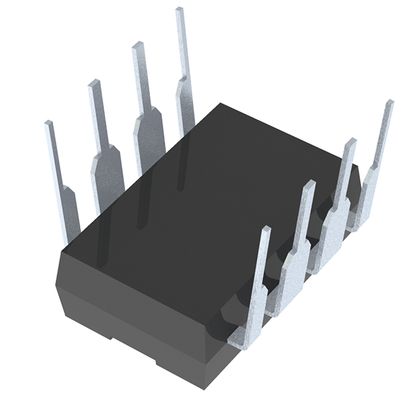

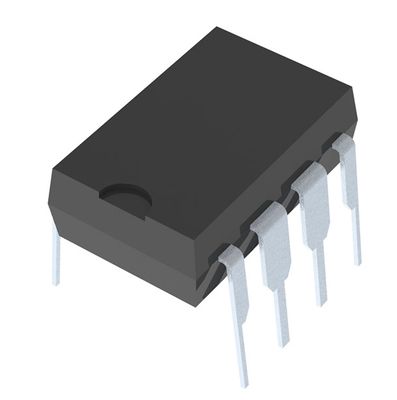

PDIP-8 Πακέτο

andnbsp;

ΕΦΑΡΜΟΓΕΣ

Υψηλή Απόδοση

Ενεργό Ήχου

Φίλτρα Γρήγοροι Ενισχυτές

Ολοκληρωτές

andnbsp;

ΠΕΡΙΓΡΑΦΗ

Ο OP275 είναι ο πρώτος ενισχυτής που διαθέτει το μπροστινό άκρο του ενισχυτή Butler. Αυτός ο νέος σχεδιασμός μπροστινού άκρου συνδυάζει τόσο διπολικά όσο και τρανζίστορ JFET για να επιτύχει ενισχυτές με την ακρίβεια και την απόδοση χαμηλού θορύβου των διπολικών τρανζίστορ και την ταχύτητα και την ποιότητα ήχου των JFET. Η συνολική αρμονική παραμόρφωση συν θόρυβος ισούται με αυτή των προηγούμενων ενισχυτών ήχου, αλλά με πολύ χαμηλότερα ρεύματα τροφοδοσίας.

Ένα πολύ χαμηλό l/f corner κάτω από 6 Hz διατηρεί μια επίπεδη απόκριση πυκνότητας θορύβου. Είτε ο θόρυβος μετράται στα 30 Hz είτε στο 1 kHz, είναι μόνο 6 nVHz. Το τμήμα JFET του σταδίου εισόδου δίνει στον OP275 τα υψηλά του slew rates για να διατηρεί τη χαμηλή παραμόρφωση, ακόμη και όταν απαιτούνται μεγάλες ταλαντώσεις εξόδου, και το slew rate 22 V/andmicro;s του OP275 είναι το ταχύτερο από οποιονδήποτε τυπικό ενισχυτή ήχου. Το καλύτερο από όλα, αυτός ο χαμηλός θόρυβος και η υψηλή ταχύτητα επιτυγχάνονται χρησιμοποιώντας λιγότερο από 5 mA ρεύματος τροφοδοσίας, χαμηλότερο από οποιονδήποτε τυπικό ενισχυτή ήχου.

Η βελτιωμένη απόδοση dc παρέχεται επίσης με τα ρεύματα πόλωσης και offset να μειώνονται σημαντικά σε σχέση με τα καθαρά διπολικά σχέδια. Η τάση offset εισόδου είναι εγγυημένη στα 1 mV και είναι συνήθως μικρότερη από 200 andmicro;V. Αυτό επιτρέπει στον OP275 να χρησιμοποιηθεί σε πολλές εφαρμογές dc-coupled ή sum ming χωρίς την ανάγκη ειδικών επιλογών ή τον πρόσθετο θόρυβο πρόσθετων κυκλωμάτων ρύθμισης offset.

Η έξοδος είναι ικανή να οδηγεί φορτία 600  στα 10 V rms διατηρώντας παράλληλα τη χαμηλή παραμόρφωση. THD + Noise στα 3 V rms είναι χαμηλό 0,0006%.

Ο OP275 καθορίζεται σε όλο το εκτεταμένο βιομηχανικό εύρος θερμοκρασίας (andndash;40anddeg;C έως +85anddeg;C). Οι OP275 διατίθενται τόσο σε πλαστικά πακέτα DIP όσο και SOIC-8. Τα πακέτα SOIC-8 διατίθενται σε ρολά 2500 τεμαχίων. Πολλοί ενισχυτές ήχου δεν προσφέρονται σε πακέτα επιφανειακής τοποθέτησης SOIC-8 για διάφορους λόγους. Ωστόσο, ο OP275 σχεδιάστηκε έτσι ώστε να προσφέρει πλήρη απόδοση σε συσκευασίες επιφανειακής τοποθέτησης.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
