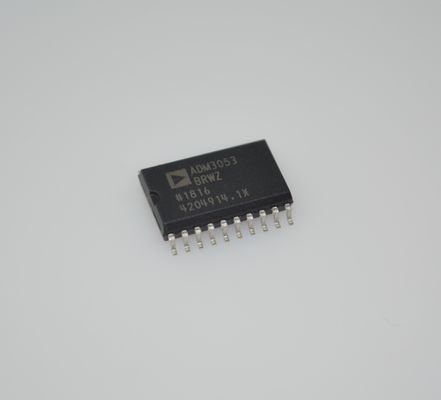

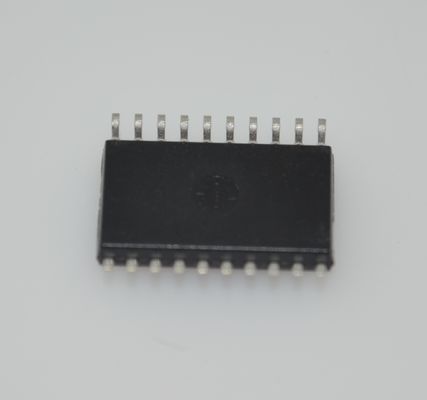

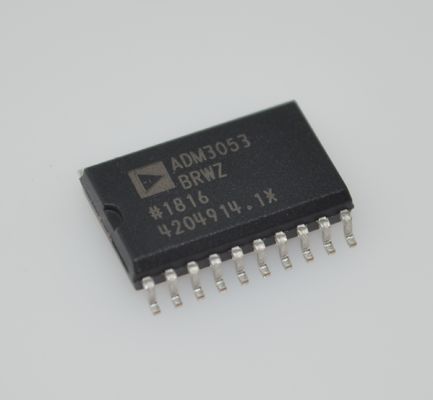

ADM3053BRWZ 5kV rms Απομονωμένος δέκτης CAN με ολοκληρωμένο απομονωμένο DC-DC ISO 11898-2 1Mbps υψηλό πακέτο CMTI SOIC-20 για βιομηχανικά δίκτυα και έλεγχο κινητήρα

ADM3053BRWZ 5kV rms Απομονωμένο CAN Transceiver με ενσωματωμένο απομονωμένο DC-DC ISO 11898-2 1Mbps High CMTI SOIC-20 Πακέτο για Βιομηχανικά Δίκτυα και Έλεγχο Κινητήρα

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

2.5 kV rms απομονωμένο CAN transceiver σήματος και ισχύος

isoPower ενσωματωμένος απομονωμένος μετατροπέας dc-to-dc

Λειτουργία 5 V σε VCC

Λειτουργία 5 V ή 3.3 V σε VIO

Συμμορφώνεται με το πρότυπο ISO 11898

Υψηλές ταχύτητες δεδομένων έως 1 Mbps

Οι μη τροφοδοτούμενοι κόμβοι δεν διαταράσσουν το δίαυλο

Συνδέστε 110 ή περισσότερους κόμβους στο δίαυλο

Έλεγχος κλίσης για μειωμένο EMI

Προστασία θερμικής διακοπής

Υψηλή ανοσία παροδικής κοινού τρόπου: andgt;25 kV/andmu;s

Εγκρίσεις ασφαλείας και κανονισμών

andnbsp; Αναγνώριση UL

andnbsp; andnbsp; 2500 V rms για 1 λεπτό ανά UL 1577

andnbsp; CSA Component Acceptance Notice 5A

andnbsp; Πιστοποιητικό Συμμόρφωσης VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V peak

Εύρος θερμοκρασίας λειτουργίας βιομηχανικού επιπέδου (andminus;40anddeg;C έως +85anddeg;C)

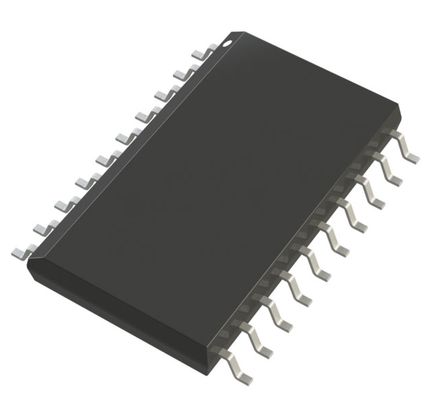

Διατίθεται σε πακέτο SOIC 20 ακροδεκτών, ευρέος σώματος

andnbsp;

ΕΦΑΡΜΟΓΕΣ

Δίαυλοι δεδομένων CAN

Βιομηχανικά δίκτυα πεδίου

andnbsp;

ΠΕΡΙΓΡΑΦΗ

Το ADM3053 είναι ένα απομονωμένο πομποδέκτη φυσικού επιπέδου (CAN) με ενσωματωμένο απομονωμένο μετατροπέα dc-to-dc. Το ADM3053 συμμορφώνεται με το πρότυπο ISO 11898.

Η συσκευή χρησιμοποιεί την τεχνολογία iCouplerandreg; της Analog Devices, Inc., για να συνδυάσει έναν απομονωτή 2 καναλιών, ένα πομποδέκτη CAN και τον μετατροπέα dc-to-dc isoPowerandreg; της Analog Devices σε ένα ενιαίο πακέτο επιφανειακής τοποθέτησης SOIC. Ένας ταλαντωτής επί του τσιπ εξάγει ένα ζεύγος τετραγωνικών κυματομορφών που οδηγούν ένα εσωτερικό μετασχηματιστή για την παροχή απομονωμένης ισχύος. Η συσκευή τροφοδοτείται από μια ενιαία παροχή 5 V, πραγματοποιώντας μια πλήρως απομονωμένη λύση CAN.

Το ADM3053 δημιουργεί μια πλήρως απομονωμένη διεπαφή μεταξύ του ελεγκτή πρωτοκόλλου CAN και του διαύλου φυσικού επιπέδου. Είναι ικανό να λειτουργεί σε ταχύτητες δεδομένων έως και 1 Mbps.

Η συσκευή διαθέτει χαρακτηριστικά περιορισμού ρεύματος και θερμικής διακοπής για προστασία από βραχυκυκλώματα εξόδου. Το εξάρτημα είναι πλήρως καθορισμένο σε όλο το βιομηχανικό εύρος θερμοκρασίας και διατίθεται σε πακέτο SOIC 20 ακροδεκτών, ευρέος σώματος.

Το ADM3053 περιέχει τεχνολογία isoPower που χρησιμοποιεί στοιχεία μεταγωγής υψηλής συχνότητας για τη μεταφορά ισχύος μέσω του μετασχηματιστή. Πρέπει να δοθεί ιδιαίτερη προσοχή κατά τη διάταξη της πλακέτας τυπωμένου κυκλώματος (PCB) για την τήρηση των προτύπων εκπομπών. Ανατρέξτε στην Σημείωση Εφαρμογής AN-0971, Συστάσεις για τον Έλεγχο των Εκπεμπόμενων Ακτινοβολιών με Συσκευές isoPower, για λεπτομέρειες σχετικά με τις εκτιμήσεις διάταξης της πλακέτας.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
