AD828ANZ Διπλός 50MHz Χαμηλού Θορύβου Βιντεοενισχυτής 1200V/µs Slew Rate 0.02%/0.03° Διαφορικό Κέρδος/Φάση Εσωτερικές Αντιστάσεις Ρύθμισης Κέρδους για Επεξεργασία CCD Υψηλής Ταχύτητας Απεικόνισης και Συστήματα Υπερήχων

AD828ANZ Δύο 50MHz χαμηλού θορύβου βίντεο Op Amp 1200V/μs Slew Rate 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors για υψηλής ταχύτητας επεξεργασία εικόνων CCD και συστήματα υπερήχων

Ειδικά χαρακτηριστικά

Εξαιρετική απόδοση βίντεο

Διαφορετικό κέρδος και σφάλμα φάσης 0,01% και 0,05°

Υψηλή ταχύτητα

130 MHz 3 dB εύρος ζώνης (G = +2)

450 V/s Δυνατότητα στροφής

80 ns Χρόνος καθιέρωσης στο 0,01%

Μικρή ισχύς

15 mA μέγιστο ρεύμα τροφοδοσίας

Δυνατότητα κίνησης υψηλής απόδοσης

50 mA Ελάχιστο ρεύμα εξόδου ανά ενισχυτή

Ιδανικό για την ανάκαμψη καλωδίων που έχουν τερματιστεί

Ευέλικτη τροφοδοσία

Προδιαγράφονται για λειτουργία +5 V, 5 V και 15 V

±3,2 V Min Έκδοση Κλίση σε φορτίο 150 (VS = 5 V)

Εξαιρετική απόδοση συνεχούς ρεύματος

20,0 mV Εισερχόμενη τάση αντιστάθμισης

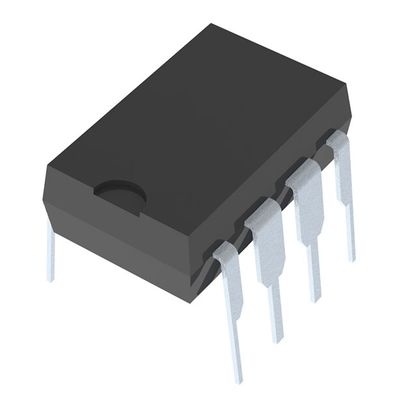

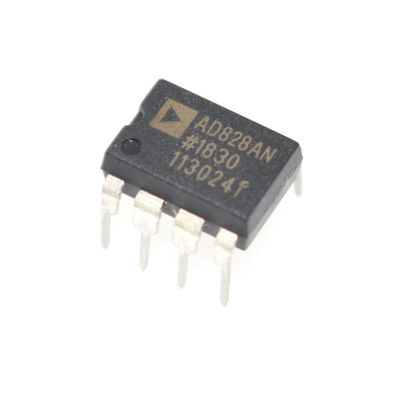

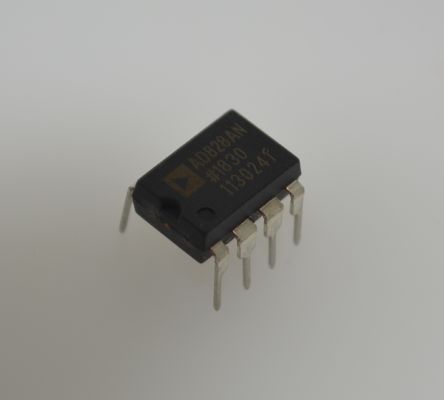

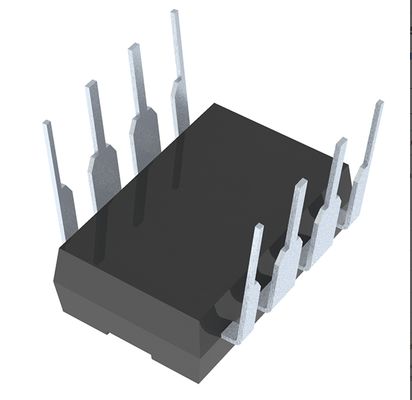

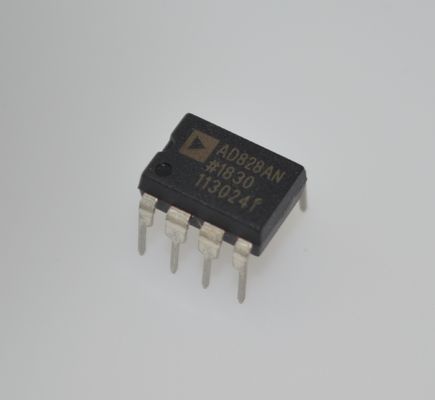

Διαθέσιμο σε 8-Lead SOIC και 8-Lead Plastic Mini-DIP

Εφαρμογές

1Επαγγελματικό εξοπλισμό βίντεο και ραδιοφωνικής μετάδοσης

Παραδείγματα:Διοδηγούς γραμμών βίντεο, διακόπτες δρομολογήσεων βίντεο, κανάλια καμερών εκπομπής, κάρτες λήψης βίντεο επαγγελματικής ποιότητας.

Ο λόγος:Είναι εξαιρετικά χαμηλά.σφάλμα διαφορικής αύξησης (0,02%)καισφάλμα διαφορικής φάσης (0,03°)ελαχιστοποιεί την παραμόρφωση χρώματος, εξασφαλίζοντας σήματα βίντεο υψηλής ακρίβειας, το οποίο είναι ένα κρίσιμο μέτρο σε επαγγελματικό βίντεο.

2Ιατρικά συστήματα απεικόνισης

Παραδείγματα:Επικεφαλής δέσμευση κυκλωμάτων σε ιατρικήΣυστήματα υπερήχων, φορητές συσκευές υπερήχων.

Ο λόγος:Το υψηλό εύρος ζώνης (50 MHz) και το υψηλό ποσοστό εκτόξευσης (1200 V/μs) επιτρέπουν την ακριβή ενίσχυση και μετάδοση των υψηλής συχνότητας ηχητικών σημάτων υπερήχων,ενώ η χαμηλή ηχητική απόδοσή του βοηθά στη βελτίωση της αναλογίας σήματος-θόρυβου και της σαφήνειας της εικόνας.

3Συστήματα απόκτησης δεδομένων υψηλής ταχύτητας

Παραδείγματα: Επεξεργασία σήματος CCD (Διαχείριση συνδεδεμένης φόρτισης)κανάλια σε συστήματα απεικόνισης, ενισχυτές κινητήρων για υψηλής ταχύτητας ADC (μετατροπείς αναλογικών σε ψηφιακά), front-ends οσιλοσκοπίων.

Ο λόγος:Μπορεί να ανταποκριθεί γρήγορα και να ενισχύσει τα αδύναμα σήματα από τους αισθητήρες (όπως τα CCD) και να τα οδηγήσει πιστά σε επόμενα ADC χωρίς να υποβαθμίζει την ακεραιότητα του σήματος.

4Συστήματα επικοινωνιών και ραδιοσυχνοτήτων

Παραδείγματα:Ενίσχυση μεσαίας συχνότητας (IF), προετοιμασία σήματος.

Ο λόγος:Το επαρκές εύρος ζώνης και το ποσοστό σφαίρας του του επιτρέπουν να χειρίζεται σήματα ραδιοσυχνοτήτων στην περιοχή IF για ενίσχυση και αποθήκευση.

Περιγραφή

Ο AD828 είναι ένας χαμηλού κόστους, διπλός ενισχυτής βίντεο που έχει βελτιστοποιηθεί για χρήση σε εφαρμογές βίντεο που απαιτούν κέρδη +2 ή μεγαλύτερα και υψηλή ικανότητα εκπομπής, όπως η οδήγηση καλωδίου.Λόγω της χαμηλής ισχύος και της λειτουργίας της με μία τροφοδοσία, μαζί με την εξαιρετική διαφορική αύξηση και τα λάθη φάσης, το AD828 είναι ιδανικό για εφαρμογές ευαίσθητες στην ισχύ, όπως βιντεοκάμερες και επαγγελματικό εξοπλισμό βίντεο.

Με προδιαγραφές βίντεο όπως επίπεδα 0,1 dB έως 40 MHz και χαμηλή διαφορική αύξηση και σφάλματα φάσης 0,01% και 0,05°, μαζί με 50 mA ρεύματος εξόδου ανά ενισχυτή,Το AD828 είναι μια εξαιρετική επιλογή για κάθε εφαρμογή βίντεοΤο εύρος ζώνης κέρδους 130 MHz και το ρυθμό εκτόξευσης 450 V/μs καθιστούν το AD828 χρήσιμο σε πολλές εφαρμογές υψηλής ταχύτητας, συμπεριλαμβανομένων οθονών βίντεο, CATV, έγχρωμων αντιγραφών, σαρωτών εικόνων και φαξ.

Το AD828 είναι πλήρως προδιαγεγραμμένο για λειτουργία με μία μονάδα τροφοδοσίας 5 V και με διπλή τροφοδοσία από ±5 V έως ±15 V.σε συνδυασμό με πολύ χαμηλό ρεύμα τροφοδοσίας 15 mA και εξαιρετικά χαρακτηριστικά AC σε όλες τις συνθήκες τροφοδοσίας, καθιστούν το AD828 την ιδανική επιλογή για πολλές απαιτητικές αλλά ενεργειακά ευαίσθητες εφαρμογές.

Ο AD828 είναι ένας ενισχυτής λειτουργίας ανατροφοδότησης τάσης που υπερέχει ως στάδιο κέρδους (κερδίσεις > +2) ή ενεργό φίλτρο σε συστήματα υψηλής ταχύτητας και βίντεο και επιτυγχάνει χρόνο καθιέρωσης 45 ns έως 0,1%,με χαμηλή τάση εκτόξευσης εισόδου 2 mV μέγιστη.

Το AD828 είναι διαθέσιμο σε χαμηλού κόστους, μικρά πλαστικά 8 μολύβδου mini-DIP και συσκευασίες SOIC.
