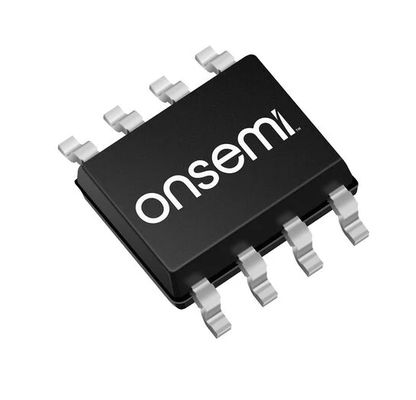

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Διπλός Συγκριτής Χαμηλής Ισχύος με Έξοδο Open-Collector Ευρείας Τάσης 2V-36V Προστασία ESD Βιομηχανικό Πρότυπο Οικονομικά Αποδοτικό Αξιόπιστη Απόδοση

andnbsp;

Χαρακτηριστικά

andbull; Ευρύ εύρος μονής τροφοδοσίας: 2.0 Vdc έως 36 Vdc

andbull; Εύρος διπλής τροφοδοσίας: andplusmn;1.0 Vdc έως andplusmn;18 Vdc

andbull; Πολύ χαμηλή κατανάλωση ρεύματος ανεξάρτητα από την τάση τροφοδοσίας: 0.4 mA

andbull; Χαμηλό ρεύμα πόλωσης εισόδου: 25 nA

andbull; Χαμηλό ρεύμα μετατόπισης εισόδου: 5.0 nA

andbull; Χαμηλή τάση μετατόπισης εισόδου: 5.0 mV (max) LM293/393

andbull; Εύρος κοινής λειτουργίας εισόδου στο επίπεδο γείωσης

andbull; Εύρος διαφορικής τάσης εισόδου ίσο με την τάση τροφοδοσίας

andbull; Τάση εξόδου συμβατή με DTL, ECL, TTL, MOS και CMOS λογικά επίπεδα

andbull; Σφιγκτήρες ESD στις εισόδους αυξάνουν την ανθεκτικότητα της συσκευής χωρίς να επηρεάζουν την απόδοση

andbull; Πρόθεμα NCV για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν μοναδικές απαιτήσεις αλλαγής τοποθεσίας και ελέγχου. Πιστοποιημένο κατά AEC-Q100 και ικανό για PPAP

andbull; Αυτές οι συσκευές είναι χωρίς μόλυβδο, χωρίς αλογόνο/BFR και συμμορφώνονται με το RoHS

andnbsp;

Εφαρμογές

1. Ανίχνευση και μετατροπή επιπέδου

Χάρη στη δομή εξόδου open-collector, μπορεί εύκολα να επιτύχει μετατροπή και απομόνωση μεταξύ διαφορετικών επιπέδων τάσης, λειτουργώντας ως γέφυρα μεταξύ ψηφιακών και αναλογικών συστημάτων.

Συγκεκριμένες εφαρμογές: Ανίχνευση κατωφλίου αναλογικού σήματος για μικροελεγκτές (Arduino, STM32), μετατροπή αναλογικών σημάτων σε ψηφιακά λογικά επίπεδα (TTL/CMOS), παρακολούθηση τάσης συστήματος (προστασία υπέρτασης/υποτάσης).

2. Ανίχνευση κατωφλίου σήματος αισθητήρα

Αυτή είναι μία από τις βασικές του εφαρμογές. Μπορεί να συγκρίνει συνεχόμενα σήματα αισθητήρων με μια τάση αναφοράς και να εξάγει ένα ψηφιακό σήμα για να ενεργοποιήσει επακόλουθες ενέργειες όταν το σήμα υπερβαίνει ή πέφτει κάτω από το κατώφλι.

Συγκεκριμένες εφαρμογές: Φωτοηλεκτρικοί αισθητήρες, έλεγχος θερμοκρασίας (θερμοστάτες), ανίχνευση στάθμης υγρών, ανιχνευτές καπνού, διακόπτες εγγύτητας.

3. Δημιουργία τετραγωνικών και παλμικών κυμάτων

Διαμορφώνοντας θετική ανάδραση (λειτουργία Schmitt trigger), μπορεί να μετατρέψει αποτελεσματικά αργά μεταβαλλόμενα ή θορυβώδη αναλογικά σήματα σε καθαρούς, ευκρινείς ψηφιακούς παλμούς, παρέχοντας ανοσία σε τρέμουλο και θόρυβο.

Συγκεκριμένες εφαρμογές: Διαμόρφωση κυματομορφής, δημιουργία τετραγωνικών κυμάτων από ημιτονοειδή κύματα, κυκλώματα αποδυνάμωσης διακοπτών, δημιουργία διαμόρφωσης πλάτους παλμού (PWM).

4. Συγκριτής παραθύρου

Χρησιμοποιώντας και τους δύο συγκριτές στο LM393, μπορεί να κατασκευαστεί ένα κύκλωμα συγκριτή παραθύρου για να καθοριστεί εάν μια τάση σήματος εμπίπτει εντός ή εκτός δύο προκαθορισμένων ορίων τάσης (παράθυρο).

Συγκεκριμένες εφαρμογές: Παρακολούθηση τάσης μπαταρίας (έλεγχος εάν η τάση είναι εντός του κανονικού εύρους), παρακολούθηση εύρους ασφαλείας στον έλεγχο διεργασιών.

5. Συσκευές χαμηλής ισχύος και με μπαταρία

Το LM393 λειτουργεί σε ένα ευρύ φάσμα τάσεων (έως 2V) και έχει πολύ χαμηλή κατανάλωση ρεύματος ηρεμίας, καθιστώντας το ιδανικό για φορητές συσκευές ευαίσθητες στην ισχύ και επεκτείνοντας σημαντικά τη διάρκεια ζωής της μπαταρίας.

Συγκεκριμένες εφαρμογές: Τηλεχειριστήρια, κόμβοι ασύρματων αισθητήρων, φορητά όργανα, συσκευές Internet of Things (IoT).

andnbsp;

Περιγραφή

Η σειρά LM393 είναι διπλοί ανεξάρτητοι συγκριτές ακριβείας τάσης ικανοί για λειτουργία μονής ή διπλής τροφοδοσίας. Αυτές οι συσκευές έχουν σχεδιαστεί για να επιτρέπουν ένα εύρος κοινής λειτουργίας στο επίπεδο γείωσης με λειτουργία μονής τροφοδοσίας. Οι προδιαγραφές τάσης μετατόπισης εισόδου τόσο χαμηλές όσο 2.0 mV καθιστούν αυτή τη συσκευή μια εξαιρετική επιλογή για πολλές εφαρμογές σε καταναλωτικά, αυτοκινητοβιομηχανικά και βιομηχανικά ηλεκτρονικά.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:τηλέφωνα, PDAand#39;s, φορητοί υπολογιστές

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργια και αυθεντικά, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^


Λίστα προϊόντων
Παρέχουμε μια σειρά ηλεκτρονικών εξαρτημάτων, πλήρη γκάμα ημιαγωγών, ενεργών καιamp; παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε τα πάντα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop λύση εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο κύκλωμα, IC μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ καιamp; Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό μπλοκ, Κρύσταλλο καιamp; Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, IGBT Driver, LED, LCD, Μετατροπέας, PCB (Τυπωμένο κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατά σε μάρκες:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
