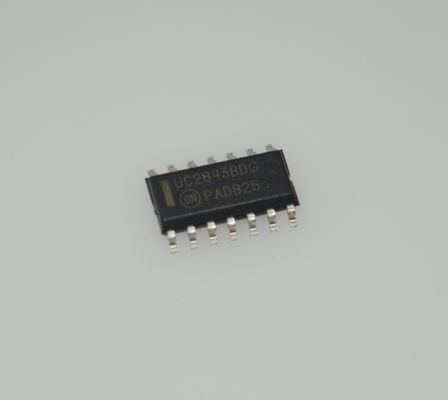

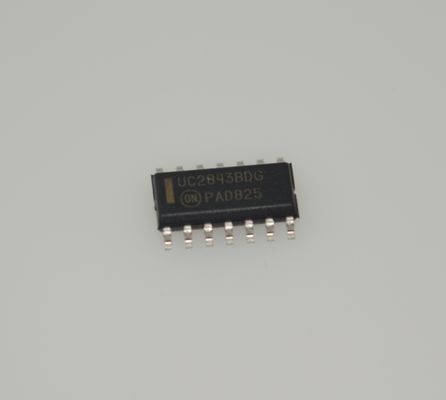

UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

UC2843BDG Ελεγκτής PWM Τρέχουσας Λειτουργίας 500kHz Λειτουργία Υψηλής Οδήγησης Έξοδος Ευρύ 8V-30V Είσοδος Ακριβείας Αναφορά Χαμηλού Κόστους Στιβαρή Προστασία Ευέλικτο για Τροφοδοτικά

andnbsp;

Χαρακτηριστικά

andbull; Τριμαρισμένος ταλαντωτής για Ακριβή Έλεγχο Συχνότητας

andbull; Εγγυημένη Συχνότητα Ταλαντωτή στα 250 kHz

andbull; Λειτουργία Τρέχουσας Λειτουργίας έως 500 kHz

andbull; Αυτόματη Ανάδραση Αντιστάθμισης

andbull; Latching PWM για Περιορισμό Ρεύματος Κύκλουandminus;Ανάandminus;Κύκλο

andbull; Εσωτερικά Τριμαρισμένη Αναφορά με Υποτάση Lockout

andbull; Έξοδος Totem Pole Υψηλού Ρεύματος

andbull; Υποτάση Lockout με Υστέρηση

andbull; Χαμηλό Ρεύμα Εκκίνησης και Λειτουργίας

andbull; Αυτή είναι μια συσκευή Pbandminus;Free και Halideandminus;Free

andnbsp;

Εφαρμογές

1:Εξωτερικά τροφοδοτικά μεταγωγής (μετατροπείς AC-DC): Προσαρμογείς ρεύματος (π.χ., φορητοί υπολογιστές, οθόνες), βιομηχανικά συστήματα ρεύματος, ηλεκτρονικά είδη ευρείας κατανάλωσης (τηλεοράσεις, εξοπλισμός ήχου).

2:Μετατροπείς DC-DC: Μετατροπείς Boost (αύξηση τάσης μπαταρίας), μετατροπείς flyback (μονωμένα τροφοδοτικά έως 100W-150W).

andnbsp;

Περιγραφή

Η σειρά UC3842B, UC3843B είναι ελεγκτές τρέχουσας λειτουργίας σταθερής συχνότητας υψηλής απόδοσης. Είναι ειδικά σχεδιασμένα για εφαρμογές μετατροπέων Offandminus;Line και DCandminus;DC προσφέροντας στον σχεδιαστή μια οικονομικά αποδοτική λύση με ελάχιστα εξωτερικά εξαρτήματα. Αυτά τα ολοκληρωμένα κυκλώματα διαθέτουν έναν τριμαρισμένο ταλαντωτή για ακριβή έλεγχο κύκλου λειτουργίας, μια αναφορά με αντιστάθμιση θερμοκρασίας, έναν ενισχυτή σφάλματος υψηλού κέρδους, έναν συγκριτή ανίχνευσης ρεύματος και μια έξοδο totem pole υψηλού ρεύματος ιδανική για την οδήγηση ενός MOSFET ισχύος.

Περιλαμβάνονται επίσης χαρακτηριστικά προστασίας που αποτελούνται από υποτάσεις εισόδου και αναφοράς lockout, καθεμία με υστέρηση, περιορισμό ρεύματος κύκλουandminus;ανάandminus;κύκλο, προγραμματιζόμενο νεκρό χρόνο εξόδου και ένα latch για μέτρηση μονής παλμού.

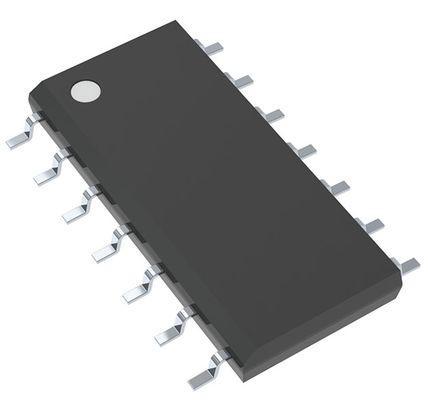

Αυτές οι συσκευές διατίθενται σε πλαστική συσκευασία 8andminus;pin dualandminus;inandminus;line και επιφανειακής τοποθέτησης (SOICandminus;8) καθώς και σε πλαστική συσκευασία 14andminus;pin επιφανειακής τοποθέτησης (SOICandminus;14). Η συσκευασία SOICandminus;14 διαθέτει ξεχωριστές ακίδες ρεύματος και γείωσης για το στάδιο εξόδου totem pole.

Το UCX842B έχει κατώφλια UVLO 16 V (on) και 10 V (off), ιδανικά για μετατροπείς offandminus;line. Το UCX843B είναι προσαρμοσμένο για εφαρμογές χαμηλότερης τάσης με κατώφλια UVLO 8,5 V (on) και 7,6 V (off).

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
