TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A Μετατροπέας Boost Υψηλής Ισχύος με Είσοδο 2.5V-12V 95% Απόδοση Εξαιρετικά Μικρό QFN Χαμηλού Θορύβου Προγραμματιζόμενα Χαρακτηριστικά Ολοκληρωμένη Προστασία και Ευρείες Εφαρμογές

andnbsp;

Χαρακτηριστικά

andbull; Εύρος τάσης εισόδου 2.7-V έως 12-V

andbull; Εύρος τάσης εξόδου 4.5-V έως 12.6-V

andbull; Ρεύμα διακόπτη 10-A

andbull; Έως 91% απόδοση σε VIN = 3.3 V, VOUT = 9 V και IOUT = 3 A

andbull; Επιλογή λειτουργίας μεταξύ λειτουργίας PFM και αναγκαστικής λειτουργίας PWM σε ελαφρύ φορτίο

andbull; Ρεύμα 1.0-andmicro;A στην ακίδα VIN κατά τη διάρκεια του τερματισμού

andbull; Περιορισμός ρεύματος αιχμής διακόπτη προγραμματιζόμενος από αντίσταση

andbull; Ρυθμιζόμενη συχνότητα μεταγωγής: 200 kHz έως 2.2 MHz

andbull; Προγραμματιζόμενη ομαλή εκκίνηση

andbull; Προστασία υπέρτασης εξόδου στα 13.2 V

andbull; Προστασία υπερρρεύματος κύκλου προς κύκλο

andbull; Θερμικός τερματισμός

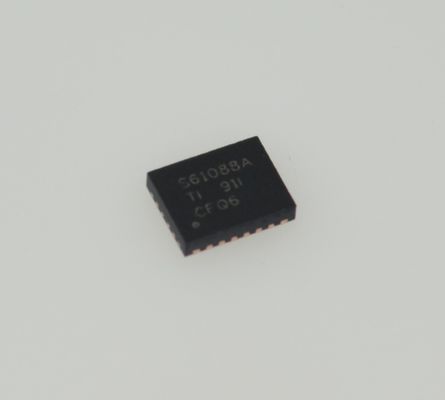

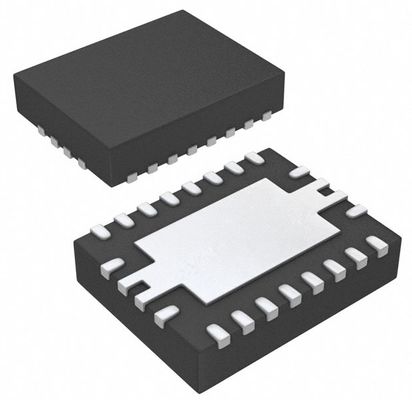

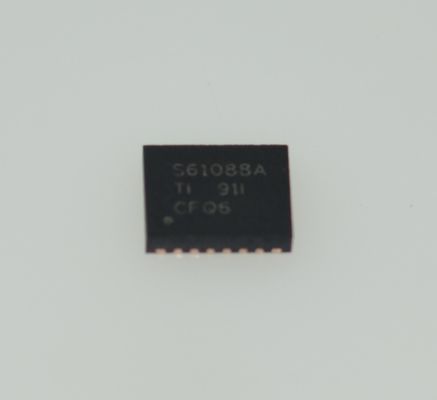

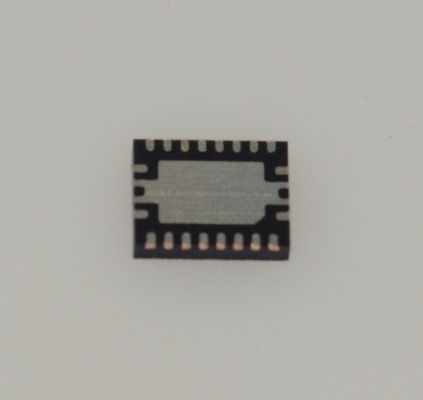

andbull; Πακέτο 4.50-mm andtimes; 3.50-mm 20-pin VQFN

andnbsp;

Εφαρμογές

andbull; Φορητό τερματικό POS

andbull; Ηχείο Bluetoothandtrade;

andbull; Ηλεκτρονικό τσιγάρο

andbull; Διεπαφή Thunderbolt

andbull; Τράπεζα ενέργειας γρήγορης φόρτισης

andnbsp;

Περιγραφή

Το TPS61088 είναι ένας μετατροπέας boost υψηλής πυκνότητας ισχύος, πλήρως ενσωματωμένος, σύγχρονος, με διακόπτη ισχύος 11-mandOmega; και διακόπτη ανορθωτή 13-mandOmega; για να παρέχει μια λύση υψηλής απόδοσης και μικρού μεγέθους σε φορητά συστήματα. Το TPS61088 έχει ένα ευρύ εύρος τάσης εισόδου από 2.7 V έως 12 V για την υποστήριξη εφαρμογών με μπαταρίες λιθίου ενός ή δύο κυψελών. Η συσκευή έχει δυνατότητα ρεύματος διακόπτη 10-A και είναι ικανή να παρέχει τάση εξόδου έως 12.6 V.

Το TPS61088 χρησιμοποιεί τοπολογία ελέγχου ρεύματος αιχμής σταθερού χρόνου εκτός λειτουργίας για τη ρύθμιση της τάσης εξόδου. Σε συνθήκες μέτριου έως μεγάλου φορτίου, το TPS61088 λειτουργεί σε λειτουργία διαμόρφωσης πλάτους παλμού (PWM). Σε συνθήκες ελαφρού φορτίου, η συσκευή έχει δύο λειτουργίες λειτουργίας που επιλέγονται από την ακίδα MODE. Η μία είναι η λειτουργία διαμόρφωσης συχνότητας παλμού (PFM) για τη βελτίωση της απόδοσης και η άλλη είναι η αναγκαστική λειτουργία PWM για την αποφυγή προβλημάτων εφαρμογής που προκαλούνται από τη χαμηλή συχνότητα μεταγωγής. Η συχνότητα μεταγωγής σε λειτουργία PWM είναι ρυθμιζόμενη, που κυμαίνεται από 200 kHz έως 2.2 MHz από μια εξωτερική αντίσταση. Το TPS61088 υλοποιεί επίσης μια προγραμματιζόμενη λειτουργία ομαλής εκκίνησης και μια ρυθμιζόμενη λειτουργία περιορισμού ρεύματος αιχμής μεταγωγής. Επιπλέον, η συσκευή παρέχει προστασία υπέρτασης εξόδου 13.2-V, προστασία υπερρρεύματος κύκλου προς κύκλο και προστασία θερμικού τερματισμού.

Το TPS61088 διατίθεται σε πακέτο 4.50-mm andtimes; 3.50-mm 20-pin VQFN.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:τηλέφωνα, PDAand#39;s, φορητοί υπολογιστές

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^


Λίστα Προϊόντων
Παροχή μιας σειράς ηλεκτρονικών εξαρτημάτων, πλήρης γκάμα ημιαγωγών, ενεργών andamp; παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop λύση εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο Κύκλωμα, IC μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ andamp; Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Συνδετήρας, Τερματικό Μπλοκ, Κρύσταλλο andamp; Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, IGBT Driver, LED, LCD, Μετατροπέας, PCB (Τυπωμένο Κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατό σε Μάρκα:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
