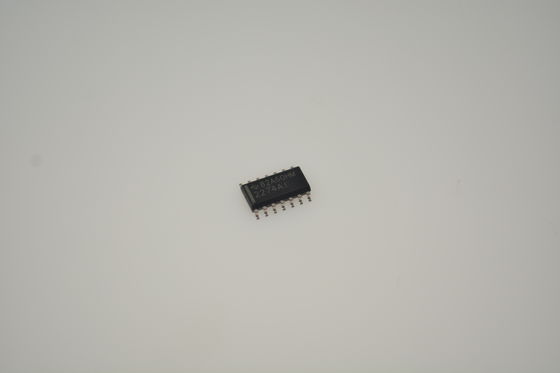

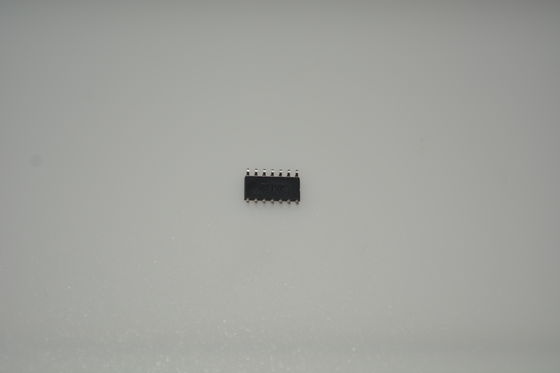

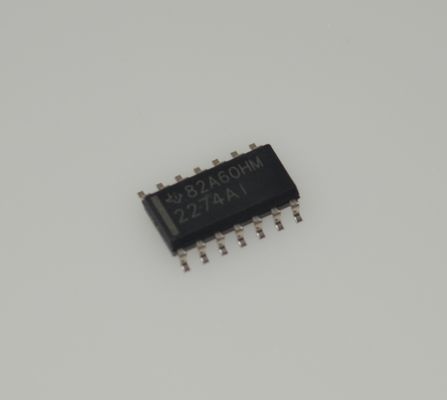

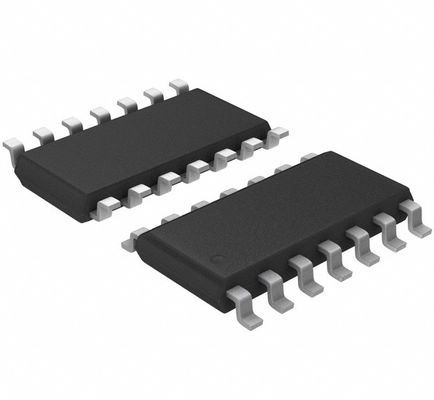

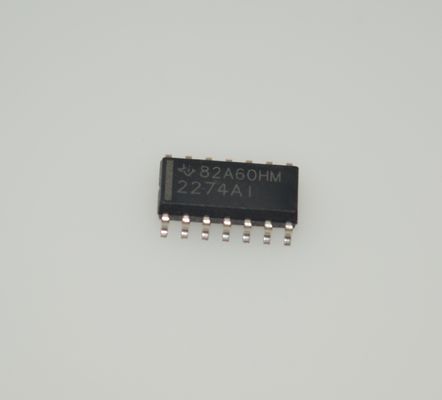

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Τετραπλό Op Amp Rail-to-Rail με εύρος ζώνης 2.2MHz, ρυθμό ανόδου 3.6V/μs, τροφοδοσία 3V έως 16V, χαμηλό θόρυβο, χαμηρή πόλωση εισόδου, υψηλή οδήγηση εξόδου, πακέτο SOIC-14 και εκτεταμένο εύρος θερμοκρασίας

andnbsp;

Χαρακτηριστικά

andbull; Η ταλάντωση εξόδου περιλαμβάνει και τις δύο ράγες τροφοδοσίας

andbull; Χαμηλός θόρυβος: 9 nV/√Hz Τυπικό στα f = 1 kHz

andbull; Χαμηλό ρεύμα πόλωσης εισόδου: 1-pA Τυπικό

andbull; Πλήρως καθορισμένο για λειτουργία τόσο με μονή όσο και με διπλή τροφοδοσία

andbull; Η περιοχή τάσης εισόδου κοινής λειτουργίας περιλαμβάνει την αρνητική ράγα

andbull; Εύρος ζώνης υψηλού κέρδους: 2.2-MHz Τυπικό

andbull; Υψηλός ρυθμός ανόδου: 3.6-V/μs Τυπικό

andbull; Χαμηλή τάση μετατόπισης εισόδου: 950 μV Μέγιστο στους TA = 25°C

andbull; Περιλαμβάνεται μακρομοντέλο

andbull; Αναβαθμίσεις απόδοσης για τα TLC272 και TLC274

andbull; Διαθέσιμο σε Q-Temp Automotive

andnbsp;

Εφαρμογές

andbull; Λευκά είδη (Ψυγεία, Πλυντήρια)

andbull; Φορητά συστήματα παρακολούθησης

andbull; Έλεγχος διαμόρφωσης και υποστήριξη εκτύπωσης

andbull; Διεπαφές αισθητήρων

andbull; Εφαρμογές με μπαταρία

andnbsp;

Περιγραφή

Τα TLC2272 και TLC2274 είναι διπλοί και τετραπλοί λειτουργικοί ενισχυτές από την Texas Instruments. Και οι δύο συσκευές παρουσιάζουν απόδοση εξόδου rail-to-rail για αυξημένο δυναμικό εύρος σε εφαρμογές με μονή ή διπλή τροφοδοσία. Η οικογένεια TLC227x προσφέρει εύρος ζώνης 2 MHz και ρυθμό ανόδου 3 V/μs για εφαρμογές υψηλότερης ταχύτητας. Αυτές οι συσκευές προσφέρουν συγκρίσιμη απόδοση AC, ενώ έχουν καλύτερο θόρυβο, τάση μετατόπισης εισόδου και διασπορά ισχύος από τους υπάρχοντες λειτουργικούς ενισχυτές CMOS. Το TLC227x έχει τάση θορύβου 9 nV/√Hz, δύο φορές χαμηλότερη από τις ανταγωνιστικές λύσεις.

Η οικογένεια συσκευών TLC227x, που παρουσιάζει υψηλή σύνθετη αντίσταση εισόδου και χαμηλό θόρυβο, είναι εξαιρετική για τη διαμόρφωση μικρού σήματος για πηγές υψηλής σύνθετης αντίστασης, όπως πιεζοηλεκτρικοί αισθητήρες. Λόγω των επιπέδων διασποράς μικρο-ισχύος, αυτές οι συσκευές λειτουργούν καλά σε φορητές εφαρμογές παρακολούθησης και τηλεπισκόπησης. Επιπλέον, η λειτουργία εξόδου rail-to-rail, με μονή ή διπλή τροφοδοσία, καθιστά αυτή την οικογένεια μια εξαιρετική επιλογή κατά τη διασύνδεση με μετατροπείς αναλογικού σε ψηφιακό (ADC). Για εφαρμογές ακριβείας, η οικογένεια TLC227xA είναι διαθέσιμη με μέγιστη τάση μετατόπισης εισόδου 950 μV. Αυτή η οικογένεια χαρακτηρίζεται πλήρως στα 5 V και ±5 V.

Τα TLC227x αποτελούν επίσης εξαιρετικές αναβαθμίσεις για τα TLC27x σε τυπικά σχέδια. Προσφέρουν αυξημένο δυναμικό εύρος εξόδου, χαμηλότερη τάση θορύβου και χαμηλότερη τάση μετατόπισης εισόδου. Αυτό το βελτιωμένο σύνολο χαρακτηριστικών τους επιτρέπει να χρησιμοποιηθούν σε ένα ευρύτερο φάσμα εφαρμογών. Για εφαρμογές που απαιτούν υψηλότερη οδήγηση εξόδου και ευρύτερο εύρος τάσης εισόδου, δείτε τις συσκευές TLV2432 και TLV2442.

Εάν ο σχεδιασμός απαιτεί μεμονωμένους ενισχυτές, δείτε την οικογένεια TLV2211, TLV2221 και TLV2231. Αυτές οι συσκευές είναι μονόδρομοι λειτουργικοί ενισχυτές rail-to-rail στο πακέτο SOT-23. Το μικρό τους μέγεθος και η χαμηλή κατανάλωση ενέργειας τα καθιστούν ιδανικά για εξοπλισμό υψηλής πυκνότητας, με μπαταρία.
