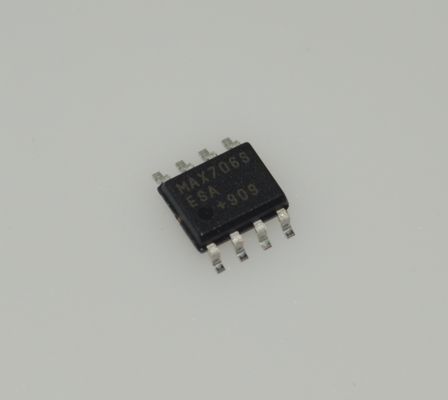

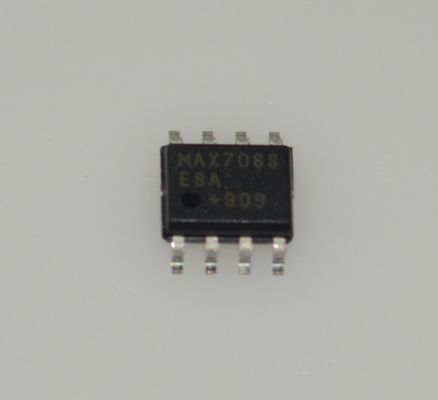

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;καιmu;P Επόπτης με Χειροκίνητη Επαναφοράandnbsp;200ms Pulseandnbsp;4.65V Thresholdandnbsp;Χαμηλό 35andmu;A Currentandnbsp;Λειτουργία 3.3V/5Vandnbsp;-40anddeg;C έως +85anddeg;Candnbsp;Watchdog Timer & Power-Fail Compare

andnbsp;

Χαρακτηριστικά

andmicro;MAX Πακέτο, Μικρό 8-Pin SO

Επιτηρητές Ακριβείας Τάσης Τροφοδοσίας

andnbsp; 2.63V (MAX706P/R, MAX706AP/AR, και MAX708R)

andnbsp; 2.93V (MAX706S, MAX706AS, και MAX708S)

andnbsp; 3.08V (MAX706T, MAX706AT, και MAX708T)

200ms Καθυστέρηση Χρόνου Επαναφοράς

Είσοδος Χειροκίνητης Επαναφοράς TTL/CMOS-Compatible

100andmicro;A Ρεύμα Ηρεμίας

Λειτουργία Απενεργοποίησης WDI (MAX706AP/AR/AS/AT)

Watchdog Timer: 1.6s Timeout

Σήμα Εξόδου Επαναφοράς:

andnbsp; Μόνο Active-High (MAX706P, MAX706AP)

andnbsp; Μόνο Active-Low (MAX706R/S/T, MAX706AR/AS/AT)

andnbsp; Active-High και Active-Low (MAX708R/S/T)

Επιτηρητής Τάσης για Προειδοποίηση Power-Fail ή Low-Batteryandnbsp;

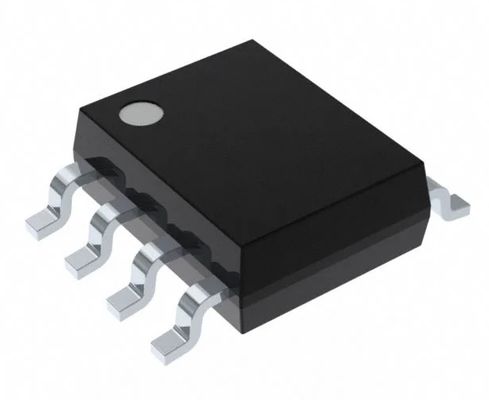

8-Pin Surface-Mount Package

Εγγυημένη Δήλωση RESET σε VCC = 1V

andnbsp;

Εφαρμογές

Εξοπλισμός με Μπαταρία

Φορητά Όργανα

Υπολογιστές

Ελεγκτές

Έξυπνα Όργανα

Κρίσιμη andmicro;P Παρακολούθηση Ισχύος

andnbsp;

Περιγραφή

Τα κυκλώματα εποπτείας MAX706P/R/S/T, MAX706AP/AR/AS/AT και MAX708R/S/T μικροεπεξεργαστή (andmicro;P) μειώνουν την πολυπλοκότητα και τον αριθμό των εξαρτημάτων που απαιτούνται για την παρακολούθηση των επιπέδων τροφοδοσίας +3V σε συστήματα andmicro;P +3V έως +5V. Αυτές οι συσκευές βελτιώνουν σημαντικά την αξιοπιστία και την ακρίβεια του συστήματος σε σύγκριση με ξεχωριστά IC ή διακριτά εξαρτήματα.

Τα κυκλώματα εποπτείας MAX706P/R/S/T και MAX706AP/AR/AS/AT παρέχουν τις ακόλουθες τέσσερις λειτουργίες:

1) Μια έξοδος επαναφοράς κατά την ενεργοποίηση, την απενεργοποίηση και τις συνθήκες brownout.

2) Μια ανεξάρτητη έξοδος watchdog που χαμηλώνει εάν η είσοδος watchdog δεν έχει εναλλαχθεί εντός 1,6 δευτερολέπτων.

3) Ένας ανιχνευτής κατωφλίου 1,25V για προειδοποίηση power-fail, ανίχνευση χαμηλής μπαταρίας ή για παρακολούθηση μιας τροφοδοσίας εκτός της κύριας τροφοδοσίας.

4) Μια είσοδος χειροκίνητης επαναφοράς active-low.

Η μόνη διαφορά μεταξύ των MAX706R/AR, MAX706S/AS και MAX706T/AT είναι τα επίπεδα τάσης κατωφλίου επαναφοράς, τα οποία είναι 2,63V, 2,93V και 3,08V, αντίστοιχα. Όλα έχουν σήματα εξόδου επαναφοράς active-low. Τα MAX706P/AP είναι πανομοιότυπα με τα MAX706R/AR, εκτός από το ότι το σήμα εξόδου επαναφοράς είναι active-high. Η λειτουργία χρονιστή παρακολούθησης για τα MAX706AP/AR/AS/AT απενεργοποιείται όταν η είσοδος WDI παραμένει ανοιχτή ή συνδέεται σε μια κατάσταση υψηλής σύνθετης αντίστασης μιας εξόδου τριών καταστάσεων χαμηλής διαρροής.

Τα MAX708R/S/T παρέχουν τις ίδιες λειτουργίες με τα MAX706R/S/T και MAX706AR/AS/AT, εκτός από το ότι δεν έχουν χρονιστή παρακολούθησης. Αντ 'αυτού, παρέχουν τόσο εξόδους RESET όσο και RESET. Όπως και με τα MAX706, οι συσκευές με τα προθέματα R, S και T έχουν κατώφλια επαναφοράς 2,63V, 2,93V και 3,08V, αντίστοιχα.

Αυτές οι συσκευές διατίθενται σε πακέτα 8-pin SO, DIP και andmicro;MAXandreg; και είναι πλήρως καθορισμένες σε όλο το εύρος θερμοκρασίας λειτουργίας.
