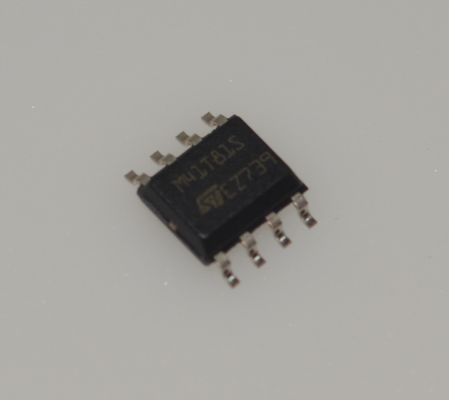

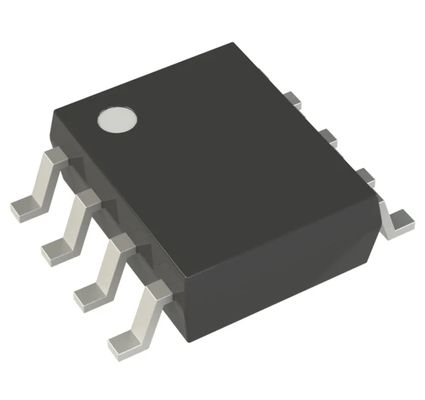

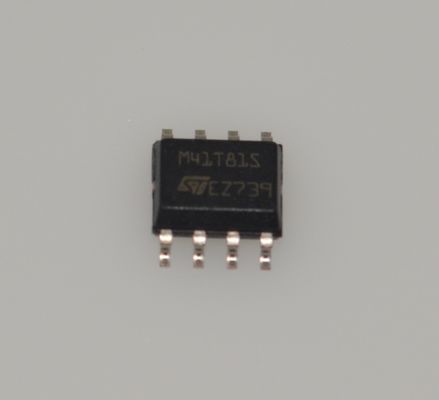

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Σειριακή εκκίνηση·C RTC με διακόπτη μπαταρίας 200ns Χρονοδιατήρηση χαμηλού 400nA ρεύματος 2.5-5.5V Λειτουργία Βιομηχανική -40 και βαθμός C έως +85 και βαθμός C 8-DIP Πακέτο ολοκληρωμένος ταλαντωτής και ενισχυτήςΈκδοση τετραγωνικού κύματος

καιnbsp;

Χαρακτηριστικά

■ Μετρητές για τα δέκατα/ακόσια δευτερολέπτων, δευτερολέπτων, λεπτών, ωρών, ημέρας, ημερομηνίας, μήνα, έτους και αιώνα

■ Κρυστάλλινος ταλαντωτής 32 KHz με ενσωματωμένη χωρητικότητα φορτίου (12,5 pf) που παρέχει εξαιρετική σταθερότητα του ταλαντωτή και λειτουργία υψηλής αντίστασης σε σειρά κρυστάλλων)

■ Ανίχνευση της στάσης του ταλαντωτή (λειτουργία ρολογιού των οθονών)

■ Η σειριακή διεπαφή υποστηρίζει το I2C bus (πρωτόκολλο 400 kHz)

■ Υπερ-χαμηλό ρεύμα τροφοδοσίας μπαταρίας 0,6 μA (τύπος)

■ 2,0 έως 5,5 V ρολογιακή τάση λειτουργίας

■ Αυτοματοποιημένο κύκλωμα αλλαγής και διακοπής επιλογής (σταθερή αναφορά) που παρέχει πλήρη λειτουργία σε εφαρμογές 3,0 V)

■ VCC = 2,7 έως 5,5 V

■ Διάταξη 2,5; Διάταξη VPFD; Διάταξη 2,7 V

■ χρονοσήμα κατά την απενεργοποίηση (HT bit) που επιτρέπει τον προσδιορισμό του χρόνου που έχει παρέλθει στην υποστήριξη της μπαταρίας

■ Απαγορεύεται η χρήση μπαταρίας

■ Προγραμματισμένη λειτουργία συναγερμού και διακοπής (δυνατή ακόμη και κατά τη λειτουργία εφεδρικής λειτουργίας της μπαταρίας)

■ Ακριβής προγραμματιζόμενος χρονοδιακόπτης (από 62,5 ms έως 128 s)

■ Κλιματισμός ρολογιού με λογισμικό (για την αντιστάθμιση των αποκλίσεων των κρυστάλλων λόγω της θερμοκρασίας)

■ θερμοκρασία λειτουργίας 40-85°C

■ Οι επιλογές συσκευασίας περιλαμβάνουν ένα SOIC 8 μολύβδου ή ένα SOIC 18 μολύβδου ενσωματωμένου κρύσταλλου

καιnbsp;

Εφαρμογές

1Βιομηχανική αυτοματοποίηση και συστήματα ελέγχου

*Χρησιμοποιήστε περιπτώσεις:Προγραμματιζόμενοι λογικοί ελεγκτές (PLC), βιομηχανικοί υπολογιστές (IPC), κατανεμημένα συστήματα ελέγχου (DCS), καταγραφείς δεδομένων αισθητήρων.
*Γιατί;Το εκτεταμένο εύρος θερμοκρασίας του (-40°C έως +85°C) και διατρυπές8-DIPΤο πακέτο είναι αρκετά ανθεκτικό για σκληρά βιομηχανικά περιβάλλοντα, εξασφαλίζοντας ακριβή χρονογραφή και καταγραφή γεγονότων.

2- Τηλεπικοινωνίες και υποδομή δικτύων
*Χρησιμοποιήστε περιπτώσεις:Δρομολογητές, διακόπτες, ελεγκτές σταθμού βάσης, αποθήκευση δικτύου (NAS).
*Γιατί;Ο εξοπλισμός αυτός χρειάζεται ακριβή χρονολόγηση για τον συγχρονισμό των αρχείων καταγραφής, τη διαχείριση της κυκλοφορίας δικτύου και την παρακολούθηση σφαλμάτων.Ενώσεις Cεπιτρέπει εύκολη σύνδεση με τον κύριο επεξεργαστή καιαλλαγή μπαταρίαςΗ λειτουργικότητα εγγυάται την διατήρηση του χρόνου κατά την κύρια απώλεια ισχύος.

3Ηλεκτρονικά καταναλωτικά προϊόντα και έξυπνες συσκευές
*Χρησιμοποιήστε περιπτώσεις:Προηγμένοι έξυπνοι μετρητές, ηλιακοί μετατροπείς, συσκευές υψηλού επιπέδου (π.χ. φούρνους, πλυντήρια ρούχων), τερματικά σημείων πώλησης (POS).
*Γιατί;Ηπολύ χαμηλή κατανάλωση ισχύος (400nA)Για παράδειγμα, σε έναν έξυπνο μετρητή, η εφεδρική μπαταρία μπορεί να διατηρήσει την χρονική μέτρηση κατά τη διάρκεια κύριας διακοπής ρεύματος χάρη στην ελάχιστη αντλία του RTCand#39;,διασφάλιση της καταγραφής του χρόνου κρίσιμης εκδήλωσης.

4. Συσκευές καταγραφής δεδομένων και μέτρησης
*Χρησιμοποιήστε περιπτώσεις:Σταθμοί παρακολούθησης του περιβάλλοντος, καταγραφείς δεδομένων οχημάτων, επιστημονικά όργανα.
*Γιατί;Η παροχή ακριβούς χρονογραφίας για κάθε σημείο δεδομένων είναι ουσιώδης.αλλαγή μπαταρίαςΤο χαρακτηριστικό διασφαλίζει ότι δεν χάνεται ποτέ χρόνος κατά τη διάρκεια διακοπών ρεύματος και ο ενσωματωμένος ταλαντωτής απλοποιεί το σχεδιασμό.

καιnbsp;

Περιγραφή

Το M41T81S είναι ένα σειριακό ρολόι πραγματικού χρόνου χαμηλής ισχύος (RTC) με ενσωματωμένο ταλαντωτή 32,768 kHz (εξωτερικά ελεγχόμενο από κρύσταλλο).Οκτώ bytes της SRAM χρησιμοποιούνται για τη λειτουργία ρολογιού/ημερολογίου και είναι διαμορφωμένα σε μορφή δεκαδικών με δυαδική κωδικοποίηση (BCD)Οι διευθύνσεις και τα δεδομένα μεταφέρονται κατά σειρά μέσω μιας δι-γραμμικής, δικατευθυντικής διεπαφής I2C.Το ενσωματωμένο μητρώο διευθύνσεων αυξάνεται αυτόματα μετά από κάθε byte δεδομένων WRITE ή READ.

Το M41T81S διαθέτει ενσωματωμένο κύκλωμα αισθητήρα ισχύος που ανιχνεύει διακοπές ρεύματος και αλλάζει αυτόματα στην τροφοδοσία της μπαταρίας όταν εμφανίζεται διακοπή ρεύματος.Η ενέργεια που απαιτείται για τη διατήρηση των λειτουργιών του ρολογιού μπορεί να τροφοδοτηθεί από μια μικρή τροφοδοσία με κουμπί λιθίου όταν εμφανίζεται διακοπή ρεύματοςΟι λειτουργίες που είναι διαθέσιμες στον χρήστη περιλαμβάνουν ένα μη ασταθές ρολόι / ημερολόγιο ημέρας, διακοπές συναγερμού, χρονόμετρο φύλαξης και προγραμματισμένη έξοδο τετραγωνικών κυμάτων.Οι οκτώ διευθύνσεις του ρολογιού περιέχουν τον αιώνα, έτος, μήνα, ημερομηνία, ημέρα, ώρα, λεπτό, δευτερόλεπτο και δέκατα/ακόσια δευτερολέπτου σε μορφή BCD 24 ωρών.Οι μήνες 30 και 31 ημερών δημιουργούνται αυτόματα.

Η M41T81S διατίθεται είτε σε 8-pin SOIC είτε σε 18-pin 300 mil SOIC πακέτο που περιλαμβάνει ενσωματωμένο κρύσταλλο 32 KHz.

Το 18-pin, ενσωματωμένο SOIC κρυστάλλου απαιτεί μόνο μια μπαταρία που παρέχεται από τον χρήστη για να παρέχει μη πτητική λειτουργία.
