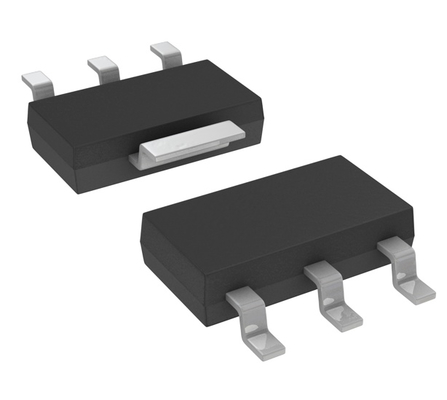

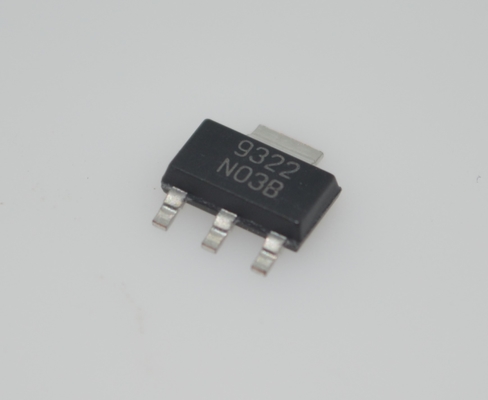

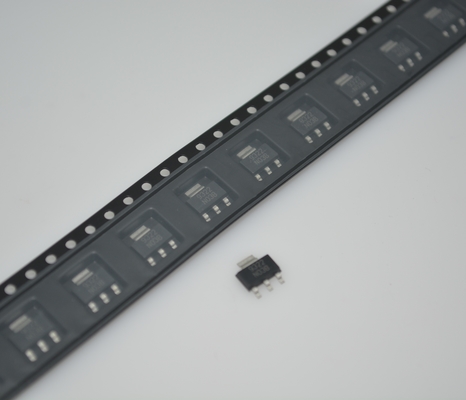

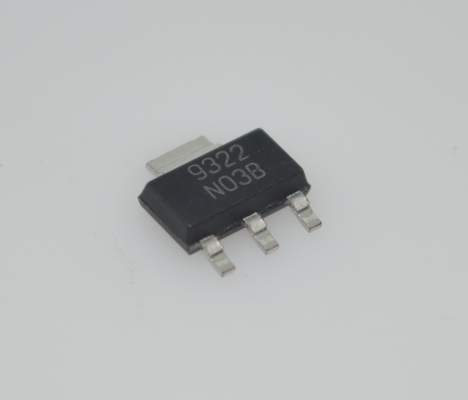

LM1117IMPX-ADJ/NOPB Ρυθμιζόμενος 1.25-13.8V 800mA LDO Regulator με 1.2V Dropout 1% Ακρίβεια Προστασία Ρεύματος/Θερμοκρασίας Σταθερό με Κεραμικούς Πυκνωτές Πακέτο SOT-223 -40°C έως +125°C Εύρος

LM1117IMPX-ADJ/NOPB Ρυθμιζόμενος 1.25-13.8V 800mA LDO Regulator με 1.2V Dropout 1% Ακρίβεια Προστασία Ρεύματος/Θερμικής Προστασίας Σταθερό με Κεραμικά Caps Πακέτο SOT-223 -40°C έως +125°C Εύρος

Χαρακτηριστικά

• Για μια νεότερη εναλλακτική λύση drop-in, δείτε το TLV1117

• Για αντικαταστάσεις drop-in σε διαμόρφωση πακέτου σταθερής εξόδου SOT-223 και βελτιωμένη λειτουργικότητα, δείτε το TLV761

• Διαθέσιμο σε εκδόσεις 1.8 V, 2.5 V, 3.3 V, 5 V και ρυθμιζόμενες

• Πακέτα SOT-223 και WSON που εξοικονομούν χώρο

• Περιορισμός ρεύματος και θερμική προστασία

• Ρεύμα εξόδου: 800 mA

• Ρύθμιση γραμμής: 0.2% (μέγιστο)

• Ρύθμιση φορτίου: 0.4% (μέγιστο)

• Εύρος θερμοκρασίας:

– LM1117: 0°C έως +125°C

– LM1117I: –40°C έως +125°C

Εφαρμογές

• Μονάδες σταδίου ισχύος AC drive

• PSU δικτύου και διακομιστή εμπόρων

• Βιομηχανικό AC/DC

• Σαρωτές υπερήχων

• Μονάδες ελέγχου servo drive

Περιγραφή

Το LM1117 είναι ένας ρυθμιστής τάσης χαμηλής πτώσης τάσης με πτώση τάσης 1.2 V στα 800 mA ρεύματος φορτίου.

Το LM1117 διατίθεται σε ρυθμιζόμενη έκδοση, η οποία μπορεί να ρυθμίσει την τάση εξόδου από 1.25 V έως 13.8 V με μόνο δύο εξωτερικές αντιστάσεις. Επιπλέον, η συσκευή διατίθεται σε πέντε σταθερές τάσεις, 1.8 V, 2.5 V, 3.3 V και 5 V.

Το LM1117 προσφέρει περιορισμό ρεύματος και θερμική διακοπή. Το κύκλωμα περιλαμβάνει μια αναφορά ζώνης κενού Zener για να εξασφαλίσει ακρίβεια τάσης εξόδου εντός ±1%.

Απαιτείται ελάχιστος πυκνωτής τανταλίου 10-µF στην έξοδο για τη βελτίωση της μεταβατικής απόκρισης και της σταθερότητας.

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο

Το πλεονέκτημά μας :τηλέφωνα, PDA's, φορητοί υπολογιστές

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργια και αυθεντικά, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^
