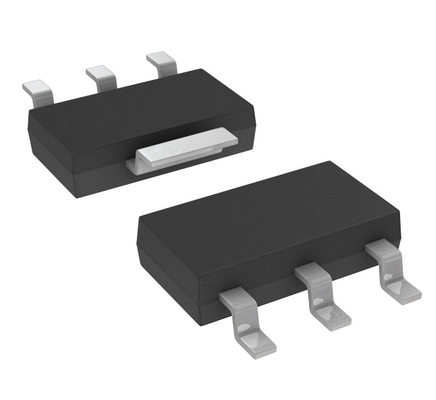

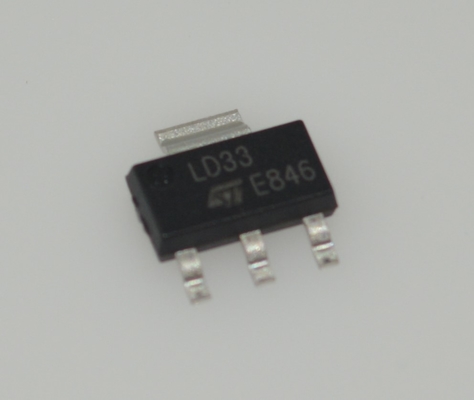

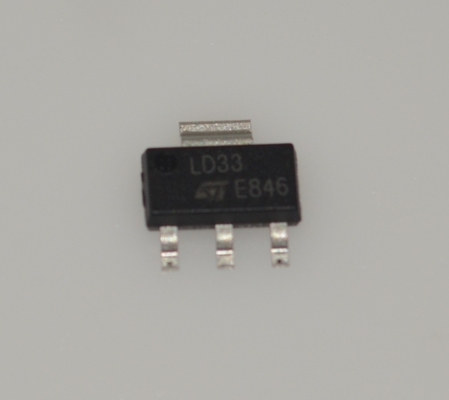

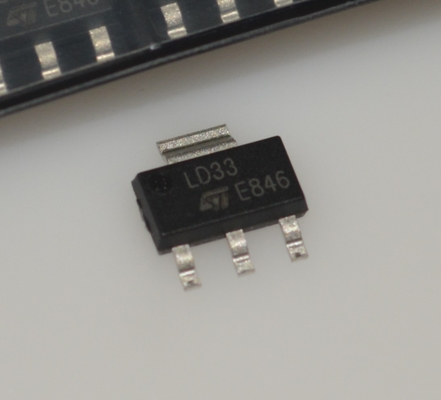

LD1117S33CTR 3.3V LDO ρυθμιστής τάσης με 1A έξοδος χαμηλή τάση πτώσης υψηλή ακρίβεια υπερεύματος και θερμική προστασία σταθερός με κεραμικούς πυκνωτές SOT-223 πακέτο

LD1117S33CTR 3.3V Ρυθμιστής Τάσης LDO με Έξοδο 1A Χαμηλή Τάση Διακοπής Υψηλή Ακρίβεια Προστασία Υπερέντασης και Θερμική Προστασία Σταθερό με Κεραμικούς Πυκνωτές Πακέτο SOT-223

andnbsp;

Χαρακτηριστικά

andbull; Χαμηλή τάση διακοπής (1 V τυπ.)

andbull; Ρεύμα εξόδου έως 800 mA SO-8

andbull; Σταθερή τάση εξόδου: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.0 V

andbull; Διαθεσιμότητα ρυθμιζόμενης έκδοσης (VREF = 1.25 V)

andbull; Εσωτερικό όριο ρεύματος και θερμοκρασίας

andbull; Διαθέσιμο σε andplusmn; 1 % (στους 25 anddeg;C) και 2 % σε πλήρες εύρος θερμοκρασίας

andbull; Απόρριψη τάσης τροφοδοσίας: 75 dB (τυπ.)

andnbsp;

Εφαρμογές

1. Ηλεκτρονικά Καταναλωτών

Έξυπνες Οικιακές Συσκευές: Όπως έξυπνα βύσματα Wi-Fi, αισθητήρες, τηλεχειριστήρια κ.λπ., που χρησιμοποιούνται για την τροφοδοσία του κύριου MCU και των μονάδων αισθητήρων.

Φορητές Συσκευές: Όπως συσκευές αναπαραγωγής MP3, ψηφιακά πλαίσια φωτογραφιών, φορητοί ανεμιστήρες κ.λπ., για μετατροπή και ρύθμιση τάσης για τα κυκλώματα down-stream.

Περιφερειακά Υπολογιστών: Όπως βοηθητική τροφοδοσία σε μητρικές πλακέτες, διανομείς USB, εσωτερικές κάρτες.

2. Εξοπλισμός Επικοινωνιών και Δικτύωσης

Μονάδες Δικτύου: Παροχή ρεύματος για ελεγκτές Ethernet και μονάδες Wi-Fi παλαιότερης γενιάς (που συχνά απαιτούν τροφοδοσία 3.3V).

Δρομολογητές/Διακόπτες: Παροχή βοηθητικής ισχύος για ορισμένα τσιπ στην πλακέτα.

Οπτικές Μονάδες: Χρησιμοποιούνται επίσης σε ορισμένους παραδοσιακούς οπτικούς πομποδέκτες.

3. Βιομηχανικός Έλεγχος και Αυτοματισμός

Βιομηχανικές Πίνακες Ελέγχου: Παροχή ισχύος 3.3V για λογικά κυκλώματα, MCUs, op-amps κ.λπ., σε PLCs και βιομηχανικούς ελεγκτές.

Διεπαφές Αισθητήρων: Πολλοί αισθητήρες (θερμοκρασίας, πίεσης, υγρασίας) λειτουργούν στα 3.3V, καθιστώντας το LD1117 μια ιδανική πηγή ενέργειας.

Εξοπλισμός Μέτρησης και Δοκιμών: Τροφοδοσία αναλογικών και ψηφιακών κυκλωμάτων σε κάρτες και όργανα συλλογής δεδομένων.

4. Ηλεκτρονικά ΑυτοκινήτωνΣυστήματα Ψυχαγωγίας Οχημάτων: Τροφοδοσία εξαρτημάτων χαμηλής ισχύος σε συσκευές όπως ραδιόφωνα, συστήματα πλοήγησης.

Μονάδες Ελέγχου Αμαξώματος: Όπως ελεγκτές παραθύρων, ελεγκτές υαλοκαθαριστήρων και άλλες μονάδες ECU που απαιτούν σταθερή παροχή 3.3V.

5. Ενσωματωμένα Συστήματα και Έργα

Ασπίδες Arduino: Χρησιμοποιούνται συνήθως σε ασπίδες για τη μετατροπή υψηλότερης τάσης (π.χ., 5V ή 9V) σε 3.3V για την τροφοδοσία αισθητήρων ή συσκευών 3.3V.

Πίνακες Ανάπτυξης Raspberry Pi/STM32: Χρησιμοποιούνται σε προσαρμοσμένους πίνακες επέκτασης ή έργα για την παροχή ράγας ισχύος 3.3V για εξωτερικά εξαρτήματα.

Ηλεκτρονικά Έργα DIY: Χρησιμοποιούνται σχεδόν σε οποιοδήποτε έργο χομπίστα ή επαγγελματία που απαιτεί μείωση από εισόδους όπως 5V/6V/9V σε 3.3V.

andnbsp;

Περιγραφή

Το LD1117 είναι ένας ρυθμιστής τάσης χαμηλής πτώσης ικανός να παρέχει έως και 800 mA ρεύματος εξόδου, διαθέσιμος ακόμη και σε ρυθμιζόμενη έκδοση (VREF = 1.25 V). Όσον αφορά τις σταθερές εκδόσεις, προσφέρονται οι ακόλουθες τάσεις εξόδου: 1.2 V, 1.8 V, 2.5 V, 3.3 V και 5.0 V. Η συσκευή παρέχεται σε: SOT-223, DPAK, SO-8 και TO-220. Τα πακέτα επιφανειακής τοποθέτησης SOT 223 και DPAK βελτιστοποιούν τα θερμικά χαρακτηριστικά, προσφέροντας ακόμη και ένα σχετικό αποτέλεσμα εξοικονόμησης χώρου. Η υψηλή απόδοση εξασφαλίζεται από το τρανζίστορ διέλευσης NPN. Στην πραγματικότητα, σε αυτήν την περίπτωση, σε αντίθεση με το PNP, το ρεύμα ηρεμίας ρέει κυρίως στο φορτίο. Απαιτείται μόνο ένας πολύ κοινός ελάχιστος πυκνωτής 10 andmicro;F για σταθερότητα.

Το on chip trimming επιτρέπει στον ρυθμιστή να φτάσει μια πολύ στενή ανοχή τάσης εξόδου, εντός andplusmn; 1 % στους 25 anddeg;C. Το ρυθμιζόμενο LD1117 είναι pin to pin συμβατό με το άλλο πρότυπο. Ρυθμιζόμενοι ρυθμιστές τάσης διατηρώντας τις καλύτερες επιδόσεις όσον αφορά την πτώση και την ανοχή.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:τηλέφωνα, PDAand#39;s, φορητοί υπολογιστές

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^
