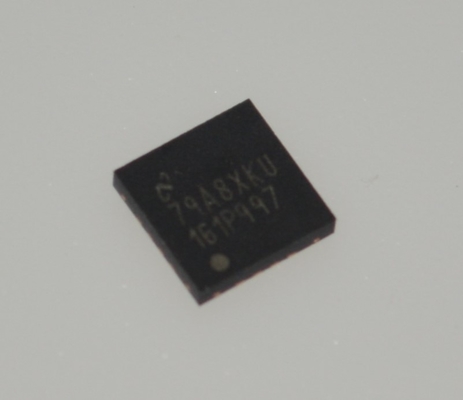

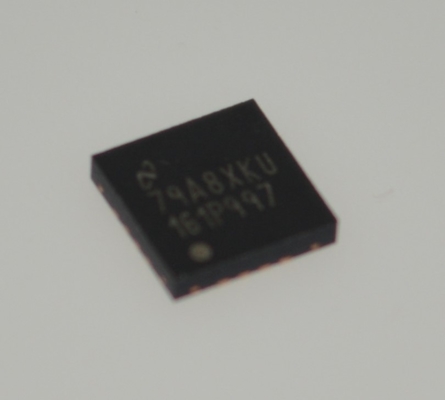

DAC161P997CISQ/NOPB 16-Bit Προγραμματιζόμενο DAC 4-20mA με Βρόχο Τροφοδοσίας Υψηλής Ακρίβειας Χαμηλής Ισχύος Ψηφιακή Βαθμονόμηση Συμβατό με HART Ανθεκτικό Προστασία Σφάλματος ±40V Βιομηχανική Αυτοματοποίηση

DAC161P997CISQ/NOPB 16-Bit Προγραμματιζόμενος DAC 4-20mA με Βρόχο, Υψηλής Ακρίβειας, Χαμηλής Ισχύος, Ψηφιακή Βαθμονόμηση, Συμβατό με HART, Ανθεκτικό ±40V Προστασία από Βλάβες, Λύση για Βιομηχανικό Αυτοματισμό

Χαρακτηριστικά

16-Bit Γραμμικότητα

Διασύνδεση ενός καλωδίου (SWlF), με Handshake

Ψηφιακή Μετάδοση Δεδομένων (Χωρίς Απώλεια Πιστότητας)

Κατάσταση ενεργοποίησης προγραμματιζόμενη από ακροδέκτη

Αυτο-ρύθμιση στην ταχύτητα εισόδου δεδομένων

Ανίχνευση και Αναφορά Σφαλμάτων Βρόχου

Προγραμματιζόμενο Επίπεδο Σφάλματος Ρεύματος Εξόδου

Χωρίς Εξωτερικά Εξαρτήματα Ακριβείας

Απλή Διασύνδεση με HART Modulator

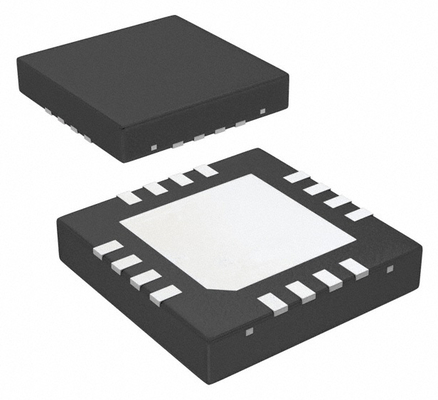

Μικρό Πακέτο: WQFN-16 (4 x 4 mm, 0.5 mm Pitch)

Βασικές Προδιαγραφές

  -Θερμοκρασιακός Συντελεστής Ρεύματος Εξόδου: 29 ppmFS/°C (Μέγιστο)

  -Μακροπρόθεσμη Μετατόπιση Ρεύματος Εξόδου: 90 ppmFS(Τυπ)

  -INL: 3.3/-2.1 μA(Μέγιστο)

  -Συνολικό Ρεύμα Τροφοδοσίας: 190 μA (Μέγιστο)

Εφαρμογές

Πομπός Βρόχου Ρεύματος Δύο Συρμάτων, 4-20 mA

Βιομηχανικός Έλεγχος Διεργασιών

Έλεγχος Εκτελεστών

Αυτοματισμός Εργοστασίων

Αυτοματισμός Κτιρίων
Όργανα Ακριβείας

Συστήματα Συλλογής Δεδομένων
Συστήματα Δοκιμών

Περιγραφή

Το DAC161P997 είναι ένας 16-bit Δ ψηφιακός-σε-αναλογικό μετατροπέας (DAC) για τη μετάδοση ενός αναλογικού ρεύματος εξόδου μέσω ενός βιομηχανικού προτύπου βρόχου 4-20 mA. Προσφέρει ακρίβεια 16-bit με χαμηλό συντελεστή θερμοκρασίας ρεύματος εξόδου (29ppm/C) και εξαιρετική μακροπρόθεσμη μετατόπιση ρεύματος εξόδου (90 ppmFS) ενώ καταναλώνει λιγότερο από 190 μA.

Η σύνδεση δεδομένων με το DAC161P997 είναι μια Διασύνδεση Ενός Καλωδίου (SWF) η οποία επιτρέπει τη μεταφορά δεδομένων αισθητήρων σε ψηφιακή μορφή μέσω ενός ορίου απομόνωσης χρησιμοποιώντας ένα μονό εξάρτημα απομόνωσης. Η ψηφιακή είσοδος του DAC161P997 είναι συμβατή με τυπικούς μετασχηματιστές απομόνωσης και οπτο-συζεύκτες. Οι λειτουργίες ανίχνευσης σφαλμάτων και handshaking εντός του πρωτοκόλλου SWF εξασφαλίζουν την επικοινωνία χωρίς σφάλματα μέσω του ορίου απομόνωσης. Για εφαρμογές όπου η απομόνωση δεν απαιτείται, το DAC161P997 συνδέεται απευθείας με έναν μικροελεγκτή.

Η μονάδα οδήγησης βρόχου του DAC161P997 συνδέεται με ένα HART (Highway Addressable Remote Transducer) modulator, επιτρέποντας την έγχυση ψηφιακών δεδομένων διαμορφωμένων FSK στον βρόχο ρεύματος 4-20 mA. Αυτός ο συνδυασμός προδιαγραφών και χαρακτηριστικών καθιστά το DAC161P997 ιδανικό για πομπούς 2 και 4 συρμάτων.

Το DAC161P997 διατίθεται σε ένα πακέτο WQFN 16 ακροδεκτών και προδιαγράφεται για το εκτεταμένο βιομηχανικό εύρος θερμοκρασίας από -40'C έως 105°C.
