BSS123LT1G N-Channel MOSFET Low 170mΩ RDS ((on) 20V VDS 100V Avalanche Rated Ιδανικό για μετατόπιση φορτίου χαμηλής ισχύος και μετατροπή DC-DC με το πακέτο SOT-23 και την προστασία ESD

BSS123LT1G N-Channel MOSFET Χαμηλής 170mΩ RDS(on) 20V VDS 100V Avalanche Rated Ιδανικό για χαμηλής ισχύος μεταγωγή φορτίου και μετατροπή DC-DC με τη συσκευασία SOT-23 και προστασία ESD

Χαρακτηριστικά

•HBM Class 0A, MM Class M1B (Σημείωση 4)

•Πρόθεμα BVSS για Αυτοκινητοβιομηχανικές και Άλλες Εφαρμογές που Απαιτούν Μοναδικές Απαιτήσεις Αλλαγής Τοποθεσίας και Ελέγχου; AEC−Q101 Qualified και PPAP Capable

•Αυτές οι Συσκευές είναι Pb−Free και είναι Συμβατές με RoHS

Εφαρμογές

• Μεταγωγή Φορτίου: Έλεγχος ενεργοποίησης/απενεργοποίησης για τμήματα ενός κυκλώματος.

• Μετατόπιση Επιπέδου: Μετατροπή σημάτων μεταξύ κυκλωμάτων διαφορετικών περιοχών τάσης (π.χ., μετατροπή ενός σήματος 3,3V σε 5V).

• Οδήγηση LED: Λειτουργία ως διακόπτης για τον έλεγχο των καταστάσεων on/off των LED ή για απλό PWM dimming.

• Διεπαφή Λογικής Buffering/Οδήγηση: Βελτίωση της ικανότητας οδήγησης των ακίδων GPIO μικροελεγκτή για την οδήγηση μεγαλύτερων φορτίων.

• Μεταγωγή Υψηλής Ταχύτητας: Χρησιμοποιείται σε σύγχρονη ανορθωτική διόρθωση δευτερεύουσας πλευράς σε τροφοδοτικά μεταγωγής, μετατροπείς DC-DC (χαμηλής ισχύος).

• Ηλεκτρονικά Καταναλωτή: Φορητές συσκευές όπως κινητά τηλέφωνα, tablet, ψηφιακές φωτογραφικές μηχανές.

• Ηλεκτρονικά Αυτοκινήτων: Μονάδες ελέγχου αμαξώματος, διεπαφές αισθητήρων κ.λπ. (Σημείωση: Επαληθεύστε εάν το συγκεκριμένο εξάρτημα είναι AEC-qualified; το BSS123LT1G είναι συνήθως βιομηχανικής/εμπορικής ποιότητας).

Περιγραφή

1:Χαμηλή Τάση Κατωφλίου (Vgs(th)): Τυπικά μεταξύ 1,6V και 2,1V, που σημαίνει ότι μπορεί να οδηγηθεί απευθείας από χαμηλές τάσεις (π.χ., 3,3V ή ακόμα και 2,5V

GPIO από έναν μικροελεγκτή), καθιστώντας το ιδανικό για εφαρμογές επιπέδου λογικής.

2:Χαμηλή Αντίσταση On (RDS(on)): Μέγιστο μόνο 6Ω στα 10V Vgs και 10Ω στα 4,5V Vgs. Ένα χαμηλότερο RDS(on) σημαίνει λιγότερη απώλεια ισχύος και τάσης

πτώση όταν είναι ενεργοποιημένο, οδηγώντας σε υψηλότερη απόδοση.

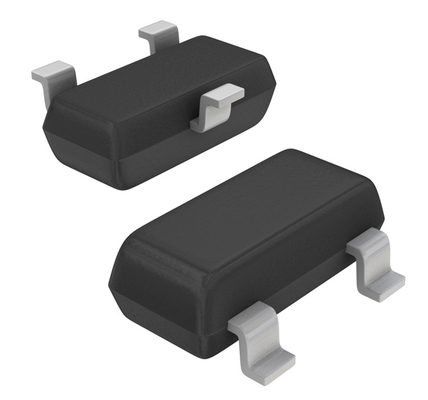

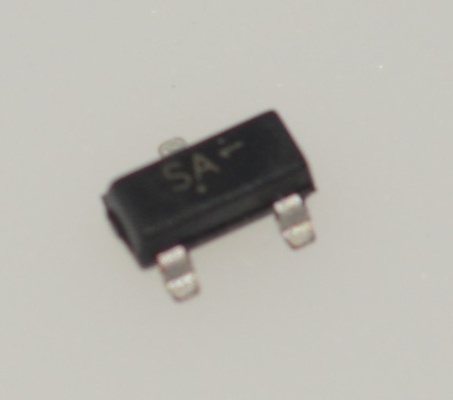

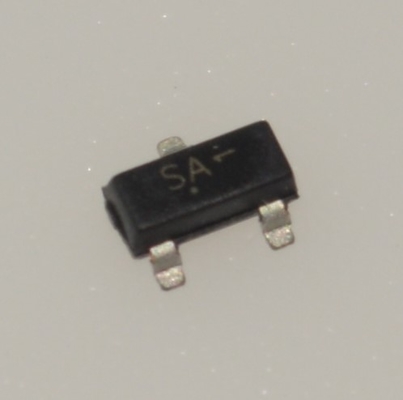

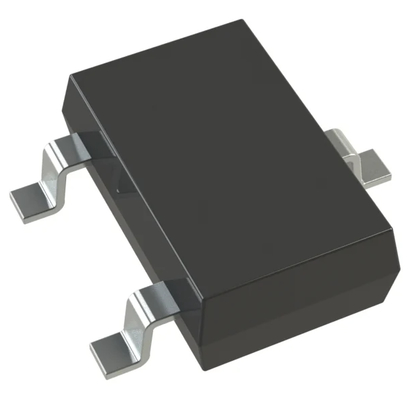

3:Μικρή Συσκευασία (SOT-23): Πολύ μικρό αποτύπωμα, εξοικονομώντας χώρο PCB, ιδανικό για σύγχρονα συμπαγή ηλεκτρονικά.

4:Απόδοση Μεταγωγής Υψηλής Ταχύτητας: Διαθέτει γρήγορες ταχύτητες μεταγωγής, κατάλληλο για εφαρμογές που απαιτούν συχνή μεταγωγή, όπως PWM

έλεγχος.

5:Συνεχές Ρεύμα Αποστράγγισης (Id): Έως 170mA, κατάλληλο για τον έλεγχο μικρών φορτίων όπως LED, μικρά ρελέ, κινητήρες κ.λπ.

6:Τάση Αποστράγγισης-Πηγής (Vdss): Μέγιστο 100V, επιτρέποντας τη χρήση του σε κυκλώματα με σχετικά υψηλότερες τάσεις.
