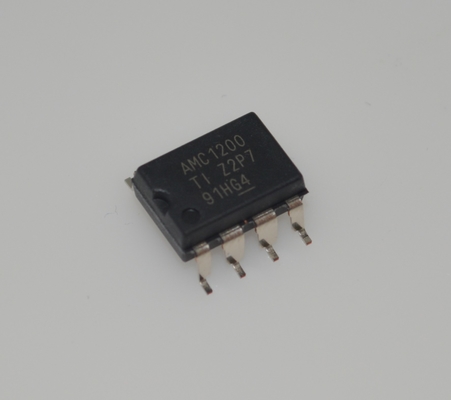

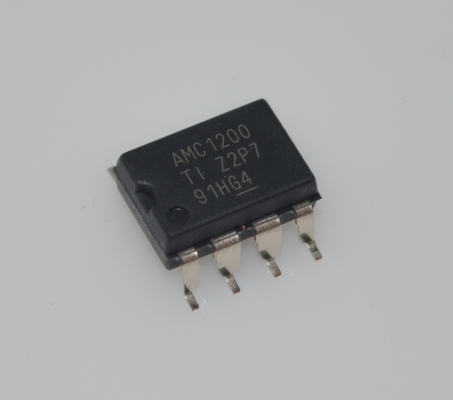

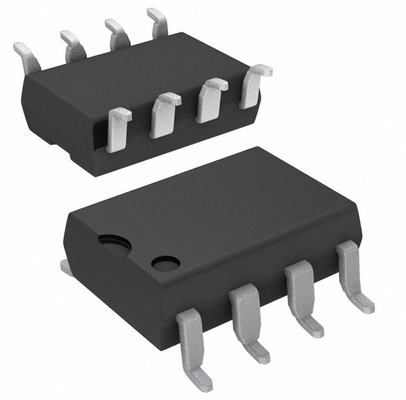

AMC1200SDUB Ακριβής Μονωμένος Διαμορφωτής Delta-Sigma με Είσοδο ±250mV Λειτουργία 5V Ρολόι 20MHz 78dB SNR Υψηλό CMTI -40°C έως 125°C SOIC-8 Πιστοποίηση Ασφαλείας

AMC1200SDUB Ακριβής Μονωμένος Διαμορφωτής Delta-Sigma με είσοδο ±250mV, Λειτουργία 5V, Ρολόι 20MHz, 78dB SNR, Υψηλό CMTI, -40°C έως 125°C, SOIC-8, Πιστοποίηση Ασφαλείας

Χαρακτηριστικά

• Εύρος τάσης εισόδου ±250-mV, βελτιστοποιημένο για αντιστάσεις 1 Shunt

• Πολύ χαμηλή μη γραμμικότητα: 0,075% Μέγιστο στα 5 V

• Χαμηλό σφάλμα αντιστάθμισης: 1,5 mV Μέγιστο

• Χαμηλός θόρυβος: 3,1 mVRMS Τυπικό

• Χαμηλό ρεύμα παροχής υψηλής πλευράς: 8 mA Μέγιστο στα 5 V

• Εύρος ζώνης εισόδου: 60 kHz Ελάχιστο

• Σταθερή απολαβή: 8 (ακρίβεια 0,5%)

• Υψηλός λόγος απόρριψης κοινής λειτουργίας: 108 dB

• Λειτουργία 3,3-V στη χαμηλή πλευρά

• Πιστοποιημένη γαλβανική μόνωση:

   – Εγκεκριμένο από UL1577 και VDE V 0884-10

   – Τάση μόνωσης: 4250 VPEAK (AMC1200B)

   – Τάση λειτουργίας: 1200 VPEAK

   – Ανοσία σε μεταβατικά φαινόμενα: 10 kV/μs Ελάχιστο

• Τυπική διάρκεια ζωής 10 ετών στην ονομαστική τάση λειτουργίας (βλ. Έκθεση εφαρμογής SLLA197)

• Πλήρως καθορισμένο σε όλο το εκτεταμένο βιομηχανικό εύρος θερμοκρασίας

Εφαρμογές

• Ανίχνευση ρεύματος με βάση την αντίσταση Shunt σε:

   – Έλεγχος κινητήρα

   – Πράσινη ενέργεια

   – Μετατροπείς συχνότητας

   – Αδιάλειπτη παροχή ρεύματος

Περιγραφή

Τα AMC1200 και AMC1200B είναι ενισχυτές ακριβείας με μόνωση με έξοδο διαχωρισμένη από το κύκλωμα εισόδου από ένα φράγμα διοξειδίου του πυριτίου (SiO2) που είναι εξαιρετικά ανθεκτικό σε μαγνητικές παρεμβολές. Αυτό το φράγμα έχει πιστοποιηθεί για να παρέχει γαλβανική μόνωση έως και 4250 VPEAK (AMC1200B) ή 4000 VPEAK (AMC1200) σύμφωνα με τα UL1577 και VDE V 0884 10. Χρησιμοποιούμενοι σε συνδυασμό με μονωμένα τροφοδοτικά, αυτές οι συσκευές αποτρέπουν τα ρεύματα θορύβου σε μια γραμμή υψηλής τάσης κοινής λειτουργίας από το να εισέλθουν στην τοπική γείωση και να παρεμβαίνουν ή να καταστρέφουν ευαίσθητα κυκλώματα.

Η είσοδος του AMC1200 ή του AMC1200B είναι βελτιστοποιημένη για άμεση σύνδεση με αντιστάσεις shunt ή άλλες πηγές σήματος χαμηλής τάσης. Η εξαιρετική απόδοση της συσκευής υποστηρίζει τον ακριβή έλεγχο ρεύματος, με αποτέλεσμα την εξοικονόμηση ενέργειας σε επίπεδο συστήματος και, ειδικά σε εφαρμογές ελέγχου κινητήρα, τη μείωση της κυμάτωσης ροπής. Η τάση κοινής λειτουργίας του σήματος εξόδου προσαρμόζεται αυτόματα στην παροχή χαμηλής πλευράς 3-V ή 5-V.

Τα AMC1200 και AMC1200B είναι πλήρως καθορισμένα σε όλο το εκτεταμένο βιομηχανικό εύρος θερμοκρασίας από -40°C έως 105°C και διατίθενται σε πακέτο SOIC-8 ευρείας μορφής (DWV) και σε πακέτο gullwing-8 (DUB).

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο

Το πλεονέκτημά μας:τηλέφωνα, PDAand#39;s, φορητοί υπολογιστές

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργια και αυθεντικά, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκές απόθεμα --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^
