LM5114BMFX/S7003094 100V Half-Bridge Gate Driver 3A Πάνω ρεύμα ανεξάρτητες εισόδους γρήγορη 25ns Προβολή UVLO ευρεία 8-14V τροφοδοσία TTL/CMOS συμβατό πακέτο SOT-23-6

LM5114BMFX/S7003094 100V Half-Bridge Gate Driver 3A Peak Current Independent Inputs Fast 25ns Propagation UVLO Protection Wide 8-14V Supply TTL/CMOS Compatible SOT-23-6 Package

Χαρακτηριστικά

• Ανεξάρτητες έξοδοι Source και Sink για 1 Ελεγχόμενους χρόνους ανόδου και πτώσης

• Μονή παροχή ρεύματος 4-V έως 12.6-V

• Ρεύμα αιχμής Sink και Source 7.6-A/1.3-A

• Έξοδος Sink Pulldown ανοιχτής αποστράγγισης 0.23-Ω

• Έξοδος Source Pullup ανοιχτής αποστράγγισης 2-Ω

• 12-ns (Τυπική) Καθυστέρηση διάδοσης

• Χρόνος καθυστέρησης αντιστοίχισης μεταξύ αναστρεπτικών και μη αναστρεπτικών εισόδων

• Είσοδοι λογικής TTL/CMOS

• Υστέρηση εισόδου 0.68-V

• Έως 14-V είσοδοι λογικής (ανεξάρτητα από την τάση VDD)

• Χαμηλή χωρητικότητα εισόδου: 2.5-pF (Τυπική)

• Εύρος θερμοκρασίας λειτουργίας -40°C έως 125°C

• Συμβατότητα Pin-to-Pin με MAX5048

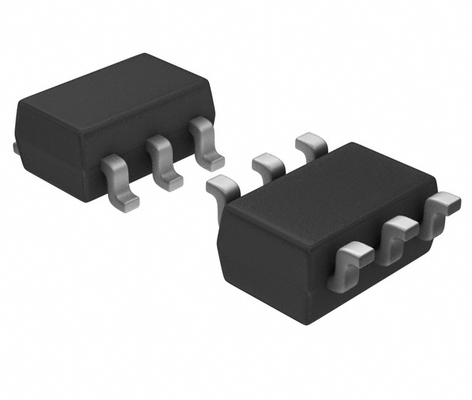

• 6-Pin SOT-23

Εφαρμογές

• Μετατροπείς Boost

• Μετατροπείς Flyback και Forward

• Οδήγηση δευτερευόντων συγχρονισμένων FET σε απομονωμένες τοπολογίες

• Έλεγχος κινητήρα

Περιγραφή

Το LM5114 έχει σχεδιαστεί για να οδηγεί MOSFET χαμηλής πλευράς σε διαμορφώσεις τύπου boost ή για να οδηγεί δευτερεύοντα συγχρονισμένα MOSFET σε απομονωμένες τοπολογίες. Με ισχυρή ικανότητα ρεύματος sink, το LM5114 μπορεί να οδηγήσει πολλαπλά FET παράλληλα. Το LM5114 διαθέτει επίσης τα χαρακτηριστικά που είναι απαραίτητα για την οδήγηση FET νιτριδίου γαλλίου (GaN) χαμηλής πλευράς ενισχυμένης λειτουργίας. Το LM5114 παρέχει αναστρεπτικές και μη αναστρεπτικές εισόδους για την ικανοποίηση των απαιτήσεων για αναστρεπτική και μη αναστρεπτική οδήγηση πύλης σε έναν τύπο συσκευής. Οι είσοδοι του LM5114 είναι συμβατές με τη λογική TTL/CMOS και αντέχουν τάσεις εισόδου έως και 14 V, ανεξάρτητα από την τάση VDD. Το LM5114 διαθέτει διαχωρισμένες εξόδους πύλης, παρέχοντας ευελιξία για την ανεξάρτητη ρύθμιση της ισχύος ενεργοποίησης και απενεργοποίησης. Το LM5114 έχει γρήγορη ταχύτητα μεταγωγής και ελαχιστοποιημένες καθυστερήσεις διάδοσης, διευκολύνοντας τη λειτουργία υψηλής συχνότητας. Το LM5114 διατίθεται σε πακέτο 6 ακίδων SOT-23 και σε πακέτο 6 ακίδων WSON με εκτεθειμένο pad για την υποβοήθηση της απαγωγής θερμότητας.

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο
