LM3409HVMYX/NOPB Buck LED Driver 6V-75V Εισαγωγή σταθερού ρεύματος ελέγχου αναλογικό/PWM χαμηλής απόρριψης χαμηλής απόρριψης υψηλής απόδοσης θερμικής διακοπής SOP-8 πακέτο

LM3409HVMYX/NOPB Buck LED Driver 6V-75V Είσοδος Έλεγχος Σταθερού Ρεύματος Αναλογικό/PWM Dimming Low Dropout High Efficiency Thermal Shutdown SOP-8 Package

andnbsp;

Χαρακτηριστικάandnbsp;

andbull; LM3409-Q1 και LM3409HV-Q1 είναι Προϊόντα Αυτοκινήτου: Προσόντα AEC-Q100 Grade 1

andbull; 2-Ω, 1-A Peak MOSFET Gate Drive

andbull; Εύρος VIN: 6 V έως 42 V (LM3409, LM3409-Q1)

andbull; Εύρος VIN: 6 V έως 75 V (LM3409HV, LM3409HV Q1)

andbull; Διαφορικό, High-Side Current Sense

andbull; Cycle-by-Cycle Current Limit

andbull; Δεν απαιτείται αντιστάθμιση βρόχου ελέγχου

andbull; 10.000:1 Εύρος PWM Dimming

andbull; 250:1 Εύρος Αναλογικού Dimming

andbull; Υποστηρίζει Όλους τους Κεραμικούς Πυκνωτές Εξόδου και Εξόδους Χωρίς Πυκνωτές

andbull; Low-Power Shutdown και Thermal Shutdown

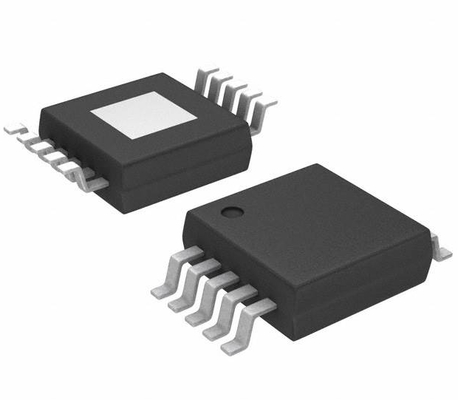

andbull; Θερμικά ενισχυμένο πακέτο 10-Pin, HVSSOP

andnbsp;

Εφαρμογές

andbull; LEDDriver

andbull; Πηγή Σταθερού Ρεύματος

andbull; Φωτισμός Αυτοκινήτων

andbull; Γενικός Φωτισμός

andnbsp;

Περιγραφή

Τα LM3409, LM3409-Q1, LM3409HV και LM3409HV-Q1 είναι ελεγκτές P-channel MOSFET (PFET) για ρυθμιστές ρεύματος step-down (buck). Προσφέρουν ευρύ εύρος τάσης εισόδου, high-side differential current sense με χαμηλή ρυθμιζόμενη τάση κατωφλίου και γρήγορη λειτουργία ενεργοποίησης/απενεργοποίησης εξόδου και ένα θερμικά ενισχυμένο πακέτο 10-pin, HVSSOP. Αυτά τα χαρακτηριστικά συνδυάζονται για να κάνουν την οικογένεια συσκευών LM3409 ιδανική για χρήση ως πηγές σταθερού ρεύματος για την οδήγηση LED όπου τα ρεύματα προς τα εμπρός έως και 5 A είναι εύκολα επιτεύξιμα.

Οι συσκευές LM3409 χρησιμοποιούν έλεγχο σταθερού χρόνου απενεργοποίησης (COFT) για τη ρύθμιση ενός ακριβούς σταθερού ρεύματος χωρίς την ανάγκη αντιστάθμισης εξωτερικού βρόχου ελέγχου. Το αναλογικό και το PWM dimming είναι εύκολο στην εφαρμογή και έχουν ως αποτέλεσμα ένα εξαιρετικά γραμμικό εύρος dimming με εξαιρετικές αναλογίες αντίθεσης. Το προγραμματιζόμενο UVLO, το low-power shutdown και το thermal shutdown ολοκληρώνουν το σύνολο των χαρακτηριστικών.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
