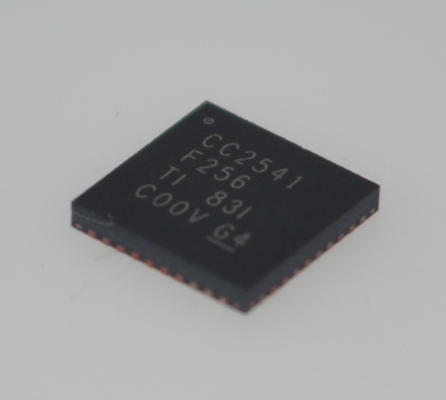

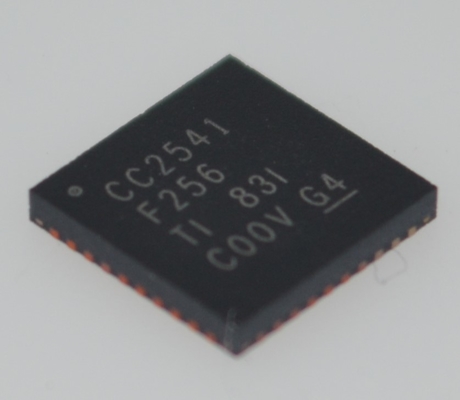

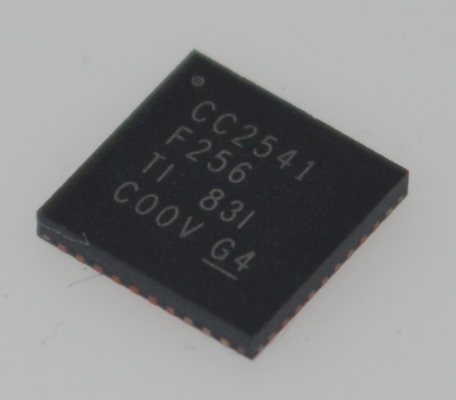

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Ισχυρό 8051 MCU Ολοκληρωμένος πομποδέκτης RF Εξαιρετικά χαμηλής κατανάλωσης Ενσωματωμένη στοίβα Bluetooth Προηγμένη διεπαφή αισθητήρων Ιδανικό για IoT/Φορέσιμα

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Ισχυρό 8051 MCU Ολοκληρωμένος πομποδέκτης RF Εξαιρετικά χαμηλής κατανάλωσης Full Bluetooth Stack Προηγμένη διεπαφή αισθητήρα Ιδανικό για IoT/Wearables

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• RF

– 2.4-GHz Bluetooth low energy Συμβατό και ιδιόκτητο RF System-on-Chip

– Υποστηρίζει 250-kbps, 500-kbps, 1-Mbps, 2 Mbps Data Rates

– Εξαιρετικό Link Budget, που επιτρέπει εφαρμογές μεγάλης εμβέλειας χωρίς εξωτερικό Front End

– Προγραμματιζόμενη ισχύς εξόδου έως 0 dBm

– Εξαιρετική ευαισθησία δέκτη (–94 dBm στα 1 Mbps), επιλεκτικότητα και απόδοση μπλοκαρίσματος

– Κατάλληλο για συστήματα που στοχεύουν στη συμμόρφωση με τους παγκόσμιους κανονισμούς ραδιοσυχνοτήτων: ETSI EN 300 328 και EN 300 440 Class 2 (Ευρώπη), FCC CFR47 Part 15 (ΗΠΑ) και ARIB STD-T66 (Ιαπωνία)

• Διάταξη

– Λίγα εξωτερικά εξαρτήματα

– Παρέχεται σχέδιο αναφοράς

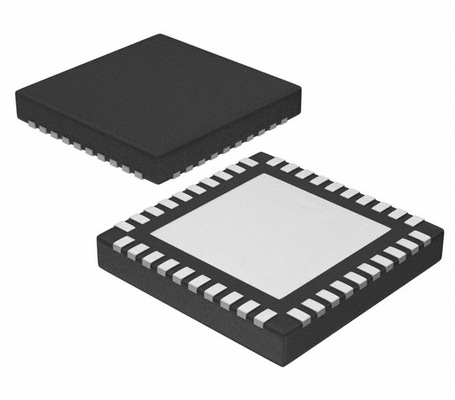

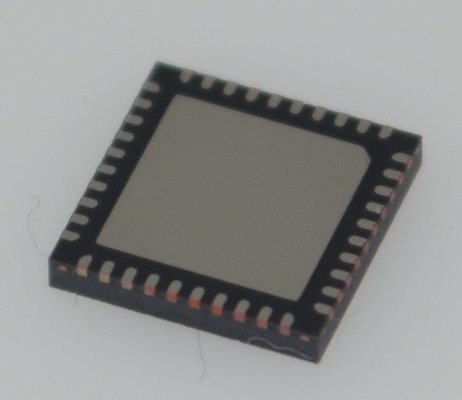

– Πακέτο 6-mm×6-mmQFN-40

– Συμβατό με καρφίτσες με το CC2540 (Όταν δεν χρησιμοποιείται USB ή I2C)

• Χαμηλή κατανάλωση

– Active-Mode RX Down to: 17.9 mA

– Active-Mode TX (0 dBm): 18.2 mA

– Power Mode 1(4-µs Wake-Up): 270 µA

– Power Mode 2(Sleep Timer On): 1 µA

– Power Mode 3(External Interrupts): 0.5 µA

– WideSupply-Voltage Range (2 V–3.6 V)

• TPS62730 Συμβατό Χαμηλή κατανάλωση σε Active Mode

– RXDownto: 14.7 mA (3-V supply)

– TX(0dBm): 14.3 mA (3-V supply)

– Υψηλής απόδοσης και χαμηλής κατανάλωσης 8051 Microcontroller Core With Code Prefetch

– In-System-Programmable Flash, 128- ή 256-KB

– 8-KBRAMWith Retention σε όλα τα Power Modes

– Υποστήριξη Hardware Debug

– Εκτεταμένη αυτοματοποίηση Baseband, συμπεριλαμβανομένης της αυτόματης αναγνώρισης και αποκωδικοποίησης διευθύνσεων

– Διατήρηση όλων των σχετικών καταχωρητών σε όλα τα Power Modes

ΕΦΑΡΜΟΓΕΣ

• 2.4-GHz Bluetooth low energy Systems

• Ιδιόκτητα 2.4-GHz Systems

• Human-Interface Devices (Keyboard, Mouse, Remote Control)

• Sports and Leisure Equipment

• Mobile Phone Accessories

• Consumer Electronics

ΠΕΡΙΓΡΑΦΗ

Το CC2541 είναι μια λύση system-on chip (SoC) βελτιστοποιημένη για ισχύ τόσο για εφαρμογές Bluetooth low energy όσο και για ιδιόκτητες εφαρμογές 2,4 GHz. Επιτρέπει την κατασκευή ισχυρών κόμβων δικτύου με χαμηλό συνολικό κόστος υλικών. Το CC2541 συνδυάζει την εξαιρετική απόδοση ενός κορυφαίου πομποδέκτη RF με ένα βιομηχανικό πρότυπο βελτιωμένο 8051 MCU, μνήμη flash προγραμματιζόμενη στο σύστημα, 8-KB RAM και πολλά άλλα ισχυρά υποστηρικτικά χαρακτηριστικά και περιφερειακά. Το CC2541 είναι εξαιρετικά κατάλληλο για συστήματα όπου απαιτείται εξαιρετικά χαμηλή κατανάλωση ενέργειας. Αυτό καθορίζεται από διάφορους τρόπους λειτουργίας. Οι σύντομοι χρόνοι μετάβασης μεταξύ των τρόπων λειτουργίας επιτρέπουν περαιτέρω τη χαμηλή κατανάλωση ενέργειας.

Το CC2541 είναι συμβατό με καρφίτσες με το CC2540 στο πακέτο 6-mm × 6-mm QFN40, εάν το USB δεν χρησιμοποιείται στο CC2540 και το I2C/extra I/O δεν χρησιμοποιείται στο CC2541. Σε σύγκριση με το CC2540, το CC2541 παρέχει χαμηλότερη κατανάλωση ρεύματος RF. Το CC2541 δεν διαθέτει τη διασύνδεση USB του CC2540 και παρέχει χαμηλότερη μέγιστη ισχύ εξόδου σε λειτουργία TX. Το CC2541 προσθέτει επίσης μια διεπαφή HW I2C.

Το CC2541 είναι συμβατό με καρφίτσες με το CC2533 RF4CE-optimized IEEE 802.15.4 SoC.

Το CC2541 διατίθεται σε δύο διαφορετικές εκδόσεις: CC2541F128/F256, με 128 KB και 256 KB μνήμης flash, αντίστοιχα.

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο

Το πλεονέκτημά μας :

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^
