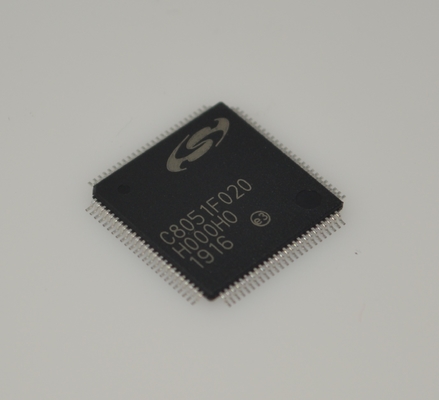

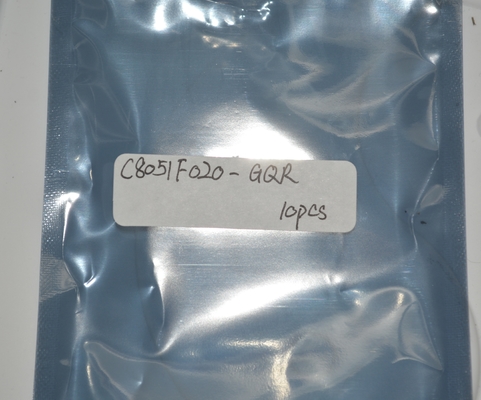

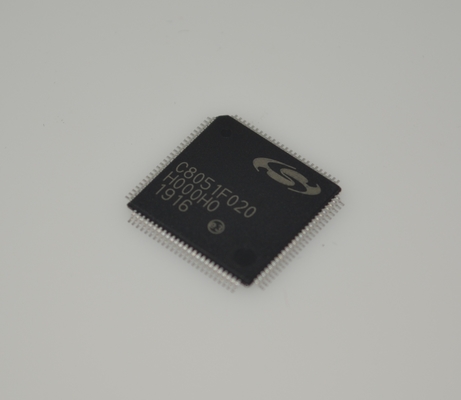

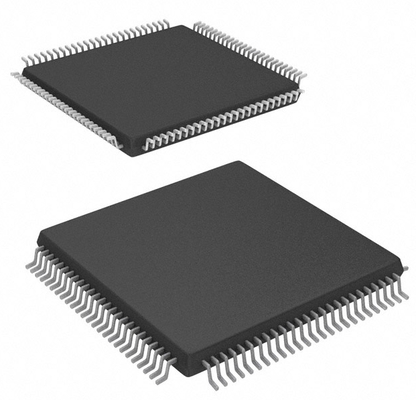

C8051F020-GQR Υψηλής ταχύτητας 25 MIPS 8052 Core 64KB In-System Flash 4.5KB RAM 12-Bit ADC Διπλό 12-Bit DACs 64-Pin LQFP Βιομηχανικό εύρος θερμοκρασίας Εκτεταμένο σύνολο περιφερειακών

C8051F020-GQR High-Speed 25 MIPS 8052 Core 64KB In-System Flash 4.5KB RAM 12-Bit ADC Dual 12-Bit DACs 64-Pin LQFP Industrial Temp Range εκτεταμένο σύνολο περιφερειακών συσκευών

Χαρακτηριστικά

Επικεφαλής

•12 bit (C8051F020/1)

•10-Bit (C8051F022/3)

• ± 1 LSB INL

• Προγραμματισμένη απόδοση έως 100 kps

• Μέχρι 8 εξωτερικές εισροές, προγραμματιζόμενες ως μονομερείς ή διαφορικές

• Προγραμματιζόμενο ενισχυτή: 16, 8, 4, 2, 1, 0.5

• Γεννήτρια διακοπών με παράθυρα που εξαρτάται από τα δεδομένα

• Ενσωματωμένος αισθητήρας θερμοκρασίας (± 3°C)

8bit ADC

•Προγραμματισμένη απόδοση έως 500 kps

• 8 Εξωτερικές εισροές

• Προγραμματιζόμενος ενισχυτής: 4, 2, 1, 0.5

Δύο DAC 12 bit

• Μπορεί να συγχρονίσει τις εξόδους με χρονοδιακόπτες για την παραγωγή μορφής κύματος χωρίς jitter

Υψηλή ταχύτητα 8051 μC CORE

-Πυρογραμμική αρχιτεκτονική εντολών: εκτελεί το 70% των εντολών σε 1 ή 2 ρολόγια συστήματος

- Μέχρι 25 MIPS με

-25 MHz Ρολόι 22 Διανυσματικές πηγές διακοπής

Εφαρμογές

Βιομηχανικά συστήματα αυτοματισμού και ελέγχου

ΠΛΚ (προγραμματιζόμενοι λογικοί ελεγκτές)Χειρίζεται πολλαπλές ψηφιακές και αναλογικές εισόδους/εξόδους, ελέγχοντας κινητήρες και αισθητήρες.

Μεταγωγείς αισθητήρων: Το υψηλής ακρίβειας 12-bit ADC και DAC είναι ιδανικά για την ακριβή λήψη σημάτων αισθητήρων (π.χ. θερμοκρασία, πίεση, ροή)

και τη μετατροπή τους σε τυποποιημένα σήματα εξόδου (π.χ. 4·20mA).

Έλεγχος κινητήρα: Κατάλληλο για τον έλεγχο κινητήρων συνεχούς ρεύματος, κινητήρων βήματος και κινητήρων συνεχούς ρεύματος χωρίς βούρτσα (BLDC).

Βιομηχανικά όργανα: Συσκευές μέτρησης ακρίβειας για την απόκτηση, απεικόνιση και επεξεργασία δεδομένων.-

Εξοπλισμός δοκιμών και μετρήσεων

Χάρη στον πυρήνα υψηλής ταχύτητας και τα αναλογικά στοιχεία υψηλής ακρίβειας, είναι ιδανικό για:

Κάρτες απόκτησης δεδομένων (DAQ)

Φορητά ιατρικά όργανα

Εξοπλισμός αυτοματισμού εργαστηρίων

Συσκευές βαθμονόμησης

Πύλες επικοινωνίας και μετατροπείς διεπαφών

Οι ενσωματωμένες διεπαφές σειριακής επικοινωνίας (UART, SPI, SMBus/I2C) το καθιστούν εξαιρετική επιλογή γιαΣύνδεση ή πρωτόκολλο επικοινωνίας

μετατροπή, όπως η μετατροπή RS-232 σε RS-485 ή η μετάφραση μεταξύ διαφορετικών πρωτοκόλλων βιομηχανικών δικτύων.

Καταναλωτικές/εμπορικές εφαρμογές

Σύνθετη έξυπνη μέτρηση: π.χ. πολυλειτουργικοί μετρητές ηλεκτρικής ενέργειας, μετρητές νερού, μετρητές αερίου.

Υψηλής ποιότητας έξυπνες συσκευές: Συσκευές που απαιτούν προηγμένο έλεγχο και αλληλεπίδραση με τον χρήστη.

Περιγραφή

Επεξεργασία υψηλής απόδοσηςΗ ταχύτητα 25 MIPS επιτρέπει πολύπλοκους αλγόριθμους ελέγχου και εργασίες σε πραγματικό χρόνο.

Ανάλογη ολοκλήρωση υψηλής ακρίβειας: Το ενσωματωμένο 12-bit ADC και DAC μειώνουν την ανάγκη για εξωτερικά εξαρτήματα, βελτιώνουν την ακρίβεια του συστήματος και μειώνουν το κόστος.

Υψηλό επίπεδο ολοκλήρωσης: Οι πλούσιες περιφερειακές συσκευές σε τσιπ (συνδεδετικές διεπαφές, PWM, συγκρίτες κλπ.) επιτρέπουν την κατασκευή πολύπλοκων συστημάτων με ένα μόνο τσιπ, μειώνοντας το μέγεθος των PCB και το συνολικό κόστος του συστήματος.

Βιομηχανική Αξιοπιστία: ευρύ εύρος θερμοκρασιών (-45°C έως +85°C) και 64KB μνήμης Flash εξασφαλίζουν σταθερή λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.
