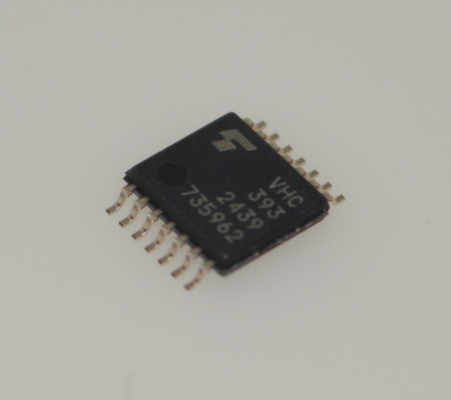

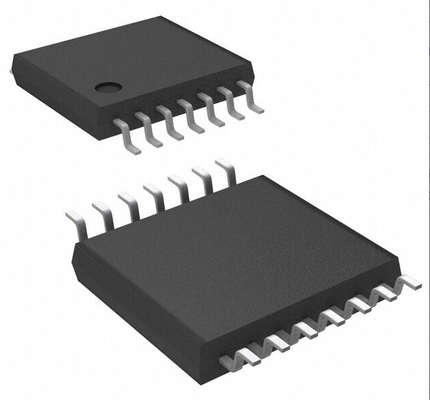

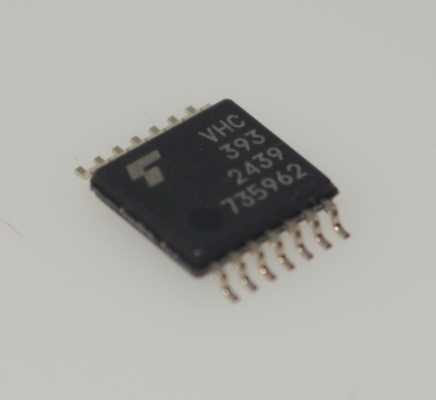

74VHC393FT Διπλός δυαδικός μετρητής 4-bit με λειτουργία 2-5.5V Ασύγχρονη επαναφορά Είσοδοι ανεκτικές στα 5.5V Οδήγηση εξόδου 8mA Υψηλή ανοσία θορύβου και πακέτο TSSOP-14

74VHC393FT Διπλός 4-Bit Δυαδικός Μετρητής με Λειτουργία 2-5.5V Ασύγχρονη Επαναφορά 5.5V-Tolerant Είσοδοι 8mA Έξοδος Οδήγησης Υψηλή Ανοσία Θορύβου και Πακέτο TSSOP-14

andnbsp;

Χαρακτηριστικάandnbsp;

AEC-Q100 (Rev. H) (Σημείωση 1)

Ευρύ φάσμα θερμοκρασίας λειτουργίας: Topr = -40 έως 125 

Υψηλή ταχύτητα: fMAX = 170 MHz (τυπ.) σε VCC = 5.0 V

Χαμηλή κατανάλωση ισχύος: ICC = 4.0 andmicro;A (max) σε Ta = 25 

Υψηλή ανοσία θορύβου: VNIH = VNIL = 28 % VCC (min)

Παρέχεται προστασία απενεργοποίησης σε όλες τις εισόδους.

Ισορροπημένες καθυστερήσεις διάδοσης: tPLH andasymp; tPHL

Ευρύ φάσμα τάσης λειτουργίας: VCC(opr) = 2.0 V έως 5.5 V

Χαμηλός θόρυβος: VOLP = 0.8 V (max)

Συμβατότητα ακίδων και λειτουργιών με τη σειρά 74 (74AC/HC/AHC κ.λπ.) τύπου 393.

andnbsp;

Εφαρμογές

1. Συστήματα Διαίρεσης και Καταμέτρησης Ψηφιακής Συχνότητας
Με τη δομή διπλού 4-bit δυαδικού κυματοειδούς μετρητή και τη λειτουργία ασύγχρονης επαναφοράς, είναι κατάλληλο για:

• Κυκλώματα διαίρεσης συχνότητας ρολογιού (διαίρεση ρολογιών υψηλής συχνότητας σε σήματα ελέγχου χαμηλής συχνότητας)

• Μετρητές συμβάντων (καταμέτρηση γραμμής βιομηχανικής παραγωγής, μέτρηση ταχύτητας)

• Δημιουργία βασικής συχνότητας για χρονοδιακόπτες (επιτρέποντας τον ακριβή έλεγχο χρονισμού με MCUs)

2. Ηλεκτρονικά Καταναλωτών και Φορητές Συσκευές
Υποστήριξη ευρείας τάσης 2-5.5V και χαρακτηριστικά χαμηλής κατανάλωσης το καθιστούν ιδανικό για:

• Έξυπνες οικιακές συσκευές για καταμέτρηση κύκλου κατάστασης λειτουργίας (π.χ., έλεγχος χρονοδιακόπτη)

• Ηλεκτρονικά παιχνιδιών για δημιουργία ακολουθίας εφέ φωτός/ήχου (έλεγχος μοτίβου αναλαμπής LED)

• Τηλεχειριστήρια για στατιστικά στοιχεία πατήματος κουμπιών και καταμέτρηση αναμονής χαμηλής κατανάλωσης

3. Βιομηχανικός Έλεγχος και Αυτοματισμός
Υψηλή ανοσία θορύβου και οδήγηση εξόδου 8mA υποστηρίζουν σκληρά περιβάλλοντα:

• Συστήματα PLC για διαίρεση συχνότητας παλμικού σήματος και έλεγχο βήματος

• Κωδικοποιητής κινητήρα διαίρεση συχνότητας σήματος (μείωση του φορτίου καταμέτρησης MCU)

• Σήμα αισθητήρα καταμέτρηση συσσώρευσης (αισθητήρες ροής, ανίχνευση μετατόπισης)

4. Σχεδιασμός Επικοινωνίας και Διεπαφής
5.5V ανεκτικές είσοδοι υποστηρίζουν συστήματα μικτής τάσης:

• Διεπαφές UART/I2C για δημιουργία διαίρεσης συχνότητας ρυθμού baud

• Συστήματα απόκτησης δεδομένων για έλεγχο 分级 συχνότητας δειγματοληψίας

• Συσκευές οθόνης για διαίρεση συχνότητας σάρωσης (έλεγχος ανανέωσης μήτρας LED)

andnbsp;

Περιγραφή

Το 74VHC393FT είναι ένας προηγμένος υψηλής ταχύτητας CMOS 4-BIT ΔΥΑΔΙΚΟΣ ΜΕΤΡΗΤΗΣ κατασκευασμένος με τεχνολογία πυριτίου C2MOS.

Επιτυγχάνει τη λειτουργία υψηλής ταχύτητας παρόμοια με το ισοδύναμο Bipolar Schottky TTL διατηρώντας παράλληλα τη χαμηλή κατανάλωση ισχύος CMOS.

Περιέχει δύο ανεξάρτητα κυκλώματα μετρητή σε ένα πακέτο, έτσι ώστε η καταμέτρηση ή η διαίρεση συχνότητας οκτώ δυαδικών bit να μπορεί να επιτευχθεί με ένα IC.

Αυτή η συσκευή αλλάζει κατάσταση κατά τη μετάβαση αρνητικής κατεύθυνσης του παλμού CK. Ο μετρητής μπορεί να επαναφερθεί σε andquot;0andquot; (QA έως QD = andquot;Landquot;) από ένα υψηλό στην είσοδο CLR ανεξάρτητα από άλλες εισόδους.

Ένα κύκλωμα προστασίας εισόδου διασφαλίζει ότι μπορούν να εφαρμοστούν 0 έως 5.5 V στις ακίδες εισόδου ανεξάρτητα από την τάση τροφοδοσίας. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί για τη διασύνδεση συστημάτων 5 V σε 3 V και δύο συστημάτων τροφοδοσίας, όπως εφεδρική μπαταρία.

Αυτό το κύκλωμα αποτρέπει την καταστροφή της συσκευής λόγω μη αντιστοιχισμένων τάσεων τροφοδοσίας και εισόδου.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
