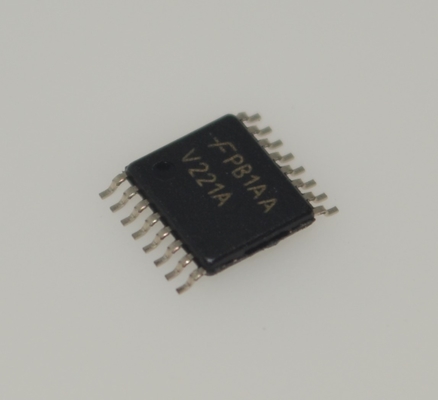

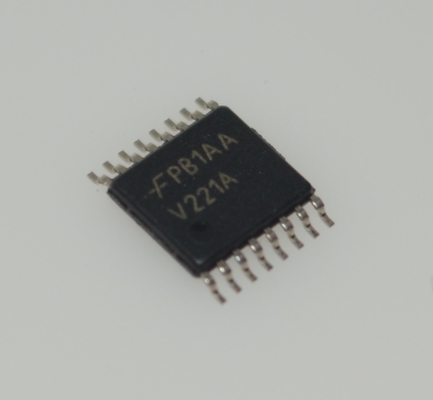

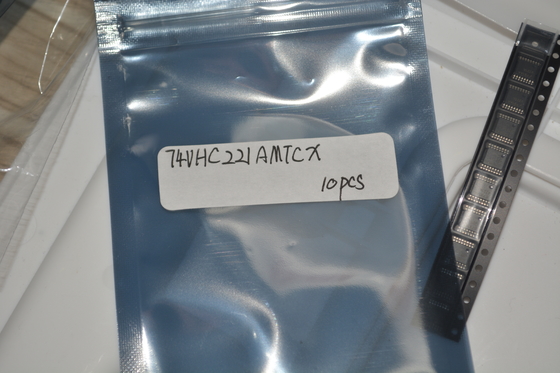

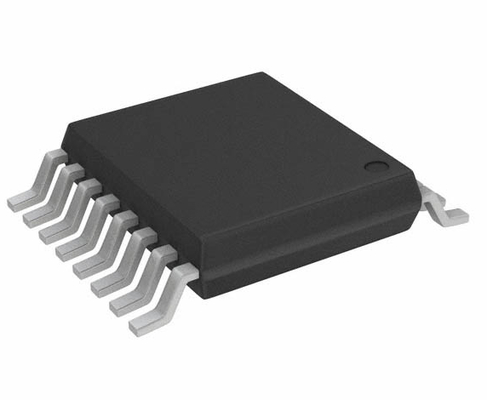

74VHC221AMTCX Διπλός Μονοσταθής Πολυδονητής με Λειτουργία 2-5.5V, Ανεχόμενες Εισόδους 5.5V, Οδήγηση Εξόδου 25mA, Πλάτος Παλμού <10ns, Λειτουργία Επαναφοράς, Χαμηλή Κατανάλωση Ενέργειας και Πακέτο TSSOP-16

74VHC221AMTCX Διπλός Μονοσταθής Πολυδονητής με Λειτουργία 2-5.5V, Είσοδοι 5.5V-Tolerant, Έξοδος 25mA, καιlt;10ns Πλάτος Παλμού, Λειτουργία Επαναφοράς, Χαμηλή Κατανάλωση Ενέργειας και Πακέτο TSSOP-16

andnbsp;

Χαρακτηριστικά

■ Υψηλή Ταχύτητα: t PD = 8.1ns (Τυπ.) στα V CC = 5V

■ Χαμηλή Διασπορά Ισχύος: I CC = 4andmicro;A (Μέγ.) στα T A = 25anddeg;C

■ Ενεργή Κατάσταση: I CC = 600andmicro;A (Μέγ.) στα T A = 25anddeg;C

■ Υψηλή Ανοσία σε Θόρυβο: V NIH = V NIL = 28% V CC (Ελάχ.)

■ Παρέχεται προστασία απενεργοποίησης σε όλες τις εισόδους

■ Συμβατότητα ακίδων και λειτουργιών με 74HC221A

andnbsp;

Εφαρμογές

1. Ακριβής Χρονισμός & Έλεγχος Παλμών
Με andlt;10ns ακρίβεια πλάτους παλμού και λειτουργία επαναφοράς, είναι κατάλληλο για σενάρια που απαιτούν ακριβή έλεγχο χρονισμού:

• Βιομηχανικός αυτοματισμός Ακολουθία δράσης μηχανημάτων (π.χ., συγχρονισμός ρομποτικού βραχίονα)

• Κυκλώματα παραγωγής παλμών και μέτρησης χρόνου σε συστήματα λέιζερ

• Δημιουργία σήματος ενεργοποίησης για ιατρικό εξοπλισμό (π.χ., συσκευές υπερήχων)

2. Επικοινωνία & Επεξεργασία Ψηφιακού Σήματος
Ικανότητα υψηλής εξόδου 25mA και είσοδοι 5.5V tolerant υποστηρίζουν συνθήκες σήματος μέσης έως υψηλής ταχύτητας:

• Ανάκτηση ρολογιού και αναμόρφωση σήματος σε εξοπλισμό οπτικών ινών

• Δημιουργία παλμών συγχρονισμού πλαισίου σε διακόπτες δικτύου

• Έλεγχος δειγματοληψίας και συγκράτησης αναλογικού σήματος σε συστήματα συλλογής δεδομένων

3. Ηλεκτρονικά Αυτοκινήτων & Εφαρμογές σε Σκληρά Περιβάλλοντα
Εύρος τάσης λειτουργίας 2-5.5V και ισχυρή ικανότητα κατά των παρεμβολών (σημείωση: απαιτεί επιβεβαίωση παραμέτρων) το καθιστούν κατάλληλο για:

• Επεξεργασία καθυστέρησης σήματος σε συστήματα ραντάρ αυτοκινήτων

• Δημιουργία παλμών ανίχνευσης σφαλμάτων σε Μονάδες Ελέγχου Κινητήρα (ECUs)

• Κυκλώματα καθυστέρησης προστασίας από σφάλματα σε Συστήματα Διαχείρισης Μπαταρίας (BMS)

4. Ηλεκτρονικά Καταναλωτών & Διαχείριση Ενέργειας
Χαμηλή κατανάλωση ενέργειας και συμπαγές πακέτο TSSOP-16 πληρούν τις απαιτήσεις φορητών συσκευών:

• Δημιουργία σήματος PWM σε συστήματα ελέγχου πτήσης drone

• Διαμόρφωση παλμών ελέγχου οπίσθιου φωτισμού σε έξυπνα ρολόγια

• Ενεργοποίηση καθυστέρησης προστασίας υπερέντασης σε συσκευές γρήγορης φόρτισης

andnbsp;

Περιγραφή

Το VHC221A είναι ένας προηγμένος υψηλής ταχύτητας CMOS Μονοσταθής Πολυδονητής κατασκευασμένος με τεχνολογία CMOS πυριτίου. Επιτυγχάνει τη λειτουργία υψηλής ταχύτητας παρόμοια με το ισοδύναμο Bipolar Schottky TTL διατηρώντας παράλληλα τη χαμηλή διασπορά ισχύος CMOS. Κάθε πολυδονητής διαθέτει τόσο μια αρνητική, A, όσο και μια θετική, B, είσοδο ενεργοποίησης μετάβασης, καθεμία από τις οποίες μπορεί να χρησιμοποιηθεί ως είσοδος αναστολής. Περιλαμβάνεται επίσης μια είσοδος καθαρισμού που, όταν είναι LOW, επαναφέρει το one-shot. Το VHC221A μπορεί να ενεργοποιηθεί στη θετική μετάβαση του καθαρισμού ενώ το A διατηρείται LOW και το B διατηρείται HIGH. Το VHC221A δεν είναι επανα-ενεργοποιήσιμο και επομένως δεν μπορεί να επανενεργοποιηθεί μέχρι να λήξει ο χρόνος παλμού εξόδου. Το πλάτος παλμού εξόδου καθορίζεται από την εξίσωση:

PW = (Rx)(Cx)

όπου,

PW σε δευτερόλεπτα, R σε ohms και C σε farads.

Όρια για R x και C x είναι:

Εξωτερικός πυκνωτής, C x : Χωρίς όριο

Εξωτερικές αντιστάσεις, R x : V CC = 2.0V, 5k Ω Ελάχ.

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC andgt; 3.0V, 1 k Ω Ελάχ

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
