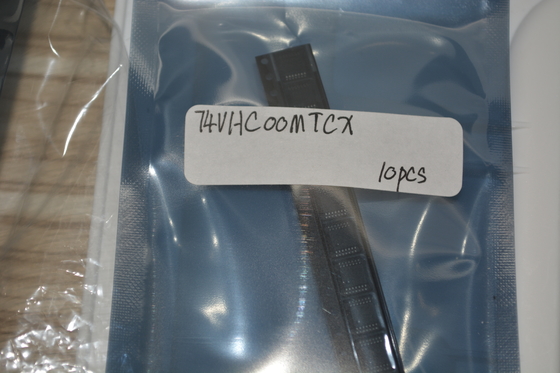

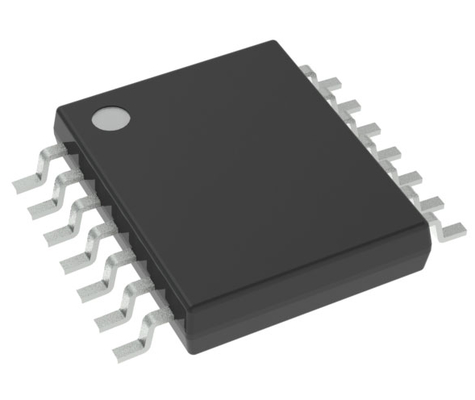

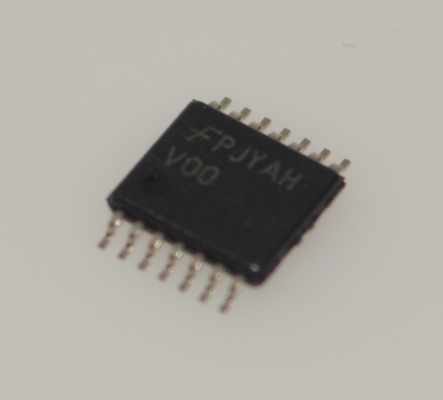

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate με υψηλής ταχύτητας 5.5V Tolerant CMOS Τεχνολογία 8mA Output Drive Χαμηλός θόρυβος <10ns Καθυστέρηση και συμπαγή συσκευασία TSSOP-14

74VHC00MTCX 2-5.5V Τετραπλή Πύλη NAND 2-Εισόδων με Τεχνολογία CMOS Υψηλής Ταχύτητας 5.5V Ανεκτικότητας 8mA Έξοδος Οδήγησης Χαμηλού ΘορύβουΚαθυστέρηση <10ns και Συμπαγής Συσκευασία TSSOP-14

-

 Υψηλή Ταχύτητα: tPD = 3.7 ns (τυπ.) σε TA = 25℃

 Υψηλή Ανοσία σε Θόρυβο: VNIH = VNIL = 28% VCC (ελάχ.)

 Παρέχεται Προστασία Απενεργοποίησης σε Όλες τις Εισόδους

 Χαμηλός Θόρυβος: VOLP = 0.8 V (μέγ.)

 Χαμηλή Διασπορά Ισχύος: ICC = 2 A (μέγ.) σε TA = 25℃

 Συμβατότητα σε Καρφίτσα και Λειτουργία με 74HC00

 Pb−Free, Halogen Free/BFR Free και Συμβατό με RoHS

Εφαρμογές

1. Γενική Ψηφιακή Λογική & Έλεγχος Συστήματος

Με το εύρος τάσης λειτουργίας 2-5.5V και ανοχή εισόδου 5.5V, είναι κατάλληλο για διεπαφές λογικής σε συστήματα μικτής τάσης:

• Μετατόπιση επιπέδου και διαμόρφωση σήματος μεταξύ μικροελεγκτών (MCUs) και περιφερειακών τσιπ

• Κυκλώματα γενικής χρήσης λογικής πύλης σε βιομηχανικούς πίνακες ελέγχου (π.χ., έλεγχος έναρξης/διακοπής, αλληλοσύνδεση σήματος)

• Ανίχνευση κατάστασης και έλεγχος ενεργοποίησης σε μονάδες διαχείρισης ενέργειας

2. Ηλεκτρονικά Καταναλωτών & Συσκευές με Μπαταρία
Τεχνολογία CMOS χαμηλής κατανάλωσης και ευρεία προσαρμοστικότητα τάσης το καθιστούν ιδανικό για φορητές συσκευές:

• Έξυπνες οικιακές συσκευές (επεξεργασία σήματος αισθητήρα, ανίχνευση κουμπιών)

• Πυρήνας ελέγχου λογικής για τηλεχειριστήρια, παιχνίδια και μικρά ηλεκτρονικά προϊόντα

• Προστασία διεπαφής και διαμόρφωση σήματος για συσκευές με τροφοδοσία USB (συμβατό με συστήματα 3.3V/5V)

3. Ηλεκτρονικά Αυτοκινήτων & Βιομηχανικός Αυτοματισμός
Ισχυρή ανοσία σε θόρυβο και εύρος θερμοκρασίας λειτουργίας από -40℃ έως 125℃ (σημείωση: απαιτεί επαλήθευση των προδιαγραφών της συσκευής) υποστηρίζουν σκληρά περιβάλλοντα:

• Απλές λογικές λειτουργίες σε συστήματα ελέγχου οχημάτων (π.χ., μονάδες ελέγχου παραθύρων/λαμπτήρων)

• Επεξεργασία σήματος I/O και βοηθητική λογική απομονωμένου κυκλώματος σε μονάδες PLC

• Κυκλώματα παραγωγής παλμών και ένδειξης κατάστασης σε όργανα

4. Επικοινωνίες & Ηλεκτρονικές Υποδομές
Καθυστέρηση διάδοσης <10ns καλύπτει τις ανάγκες επικοινωνίας μέσης έως χαμηλής ταχύτητας:

• Μετατροπή λογικής σήματος για διεπαφές RS-232/485

• Έλεγχος φωτεινής ένδειξης και λογική επαναφοράς σε εξοπλισμό δικτύου (δρομολογητές, διακόπτες)

• Διαίρεση ρολογιού και απλά κυκλώματα διαμόρφωσης παλμώνΠεριγραφή

Το VHC00 είναι μια προηγμένη πύλη NAND 2−Εισόδων CMOS υψηλής ταχύτητας που κατασκευάζεται με τεχνολογία CMOS πυριτίου. Επιτυγχάνει τη λειτουργία υψηλής ταχύτητας παρόμοια με το ισοδύναμο Bipolar Schottky TTL διατηρώντας παράλληλα τη χαμηλή διασπορά ισχύος CMOS.

Το εσωτερικό κύκλωμα αποτελείται από 3 στάδια, συμπεριλαμβανομένης της εξόδου buffer, η οποία παρέχει υψηλή ανοσία σε θόρυβο και σταθερή έξοδο. Ένα κύκλωμα προστασίας εισόδου εξασφαλίζει ότι μπορούν να εφαρμοστούν 0 V έως 5.5 V στις ακίδες εισόδου, ανεξάρτητα από την τάση τροφοδοσίας. Αυτή η συσκευή μπορεί να χρησιμοποιηθεί για τη διασύνδεση συστημάτων 5 V με 3 V και συστημάτων διπλής τροφοδοσίας, όπως εφεδρική μπαταρία. Αυτό το κύκλωμα αποτρέπει την καταστροφή της συσκευής λόγω μη αντιστοιχισμένων τάσεων τροφοδοσίας και εισόδου.
