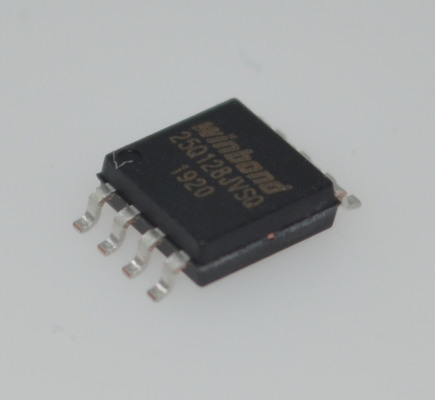

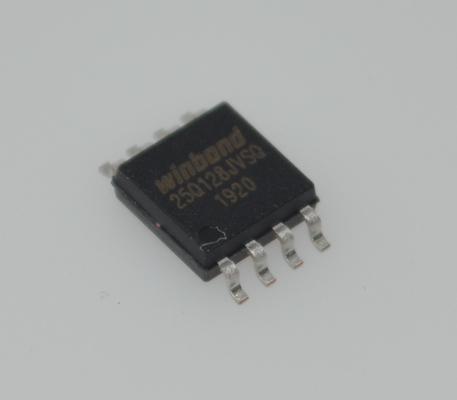

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash με Quad/DUAL I/O 133MHz Clock Rate 4KB Ενιαίο Τομέα & 256B Σελίδα Χαρακτηριστικά Ευέλικτη Αρχιτεκτονική Υψηλή απόδοση και χαμηλή κατανάλωση ενέργειας

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash με Quad/DUAL I/O ρυθμό ρολογιού 133MHz, 4KB Uniform Sector & 256B Page Features, Ευέλικτη Αρχιτεκτονική, Υψηλή Απόδοση και Χαμηλή Κατανάλωση Ενέργειας

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

 Νέα Οικογένεια Μνημών SpiFlash

– W25Q128JV: 128M-bit / 16M-byte

– Standard SPI: CLK, /CS, DI, DO

– Dual SPI: CLK, /CS, IO0, IO1

– Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3

– Επαναφορά Λογισμικού & Υλικού

 Serial Flash Υψηλότερης Απόδοσης

– 133MHz Single, Dual/Quad SPI clocks

– 266/532MHz equivalent Dual/Quad SPI

– 66MB/S συνεχής ρυθμός μεταφοράς δεδομένων

– Ελάχιστοι 100K κύκλοι προγραμματισμού-διαγραφής ανά τομέα

– Περισσότερα από 20 χρόνια διατήρησης δεδομένων

 Αποτελεσματικό “Continuous Read”

– Continuous Read με 8/16/32/64-Byte Wrap

– Μόλις 8 ρολόγια για διεύθυνση μνήμης

– Επιτρέπει την πραγματική λειτουργία XIP (εκτέλεση στη θέση)

 Χαμηλή κατανάλωση, μεγάλο εύρος θερμοκρασίας

– Μονή παροχή 2.7 έως 3.6V

– <1µA Power-down (typ.)

– -40°C έως +85°C εύρος λειτουργίας

– -40°C έως +105°C εύρος λειτουργίας

 Προηγμένα Χαρακτηριστικά Ασφαλείας

– Προστασία εγγραφής λογισμικού και υλικού

– Power Supply Lock-Down

– Ειδική προστασία OTP

– Top/Bottom, προστασία πίνακα συμπληρώματος

– Ατομική προστασία πίνακα Block/Sector

– 64-Bit Unique ID για κάθε συσκευή

– Discoverable Parameters (SFDP) Register

– 3X256-Bytes Security Registers with OTP locks

– Volatile & Non-volatile Status Register Bits

 Συσκευασία εξοικονόμησης χώρου

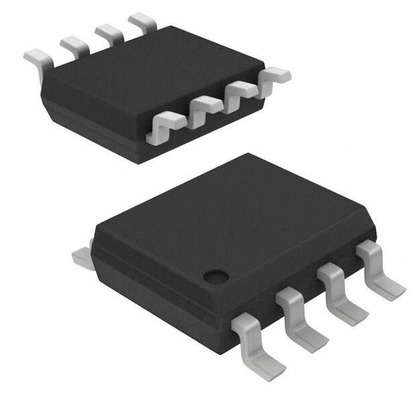

– 8-pin SOIC 208-mil

– 16-pin SOIC 300-mil (πρόσθετο πιν /RESET)

– 8-pad WSON 6x5-mm / 8x6-mm

– 24-ball TFBGA 8x6-mm (6x4/5x5 ball array)

– 24-ball WLCSP

– Επικοινωνήστε με την Winbond για KGD και άλλες επιλογές

ΠΕΡΙΓΡΑΦΕΣ

Η μνήμη Serial Flash W25Q128JV (128M-bit) παρέχει μια λύση αποθήκευσης για συστήματα με περιορισμένο χώρο, ακίδες και ισχύ. Η σειρά 25Q προσφέρει ευελιξία και απόδοση πολύ πέρα ​​από τις συνηθισμένες συσκευές Serial Flash. Είναι ιδανικές για σκίαση κώδικα σε RAM, εκτέλεση κώδικα απευθείας από Dual/Quad SPI (XIP) και αποθήκευση φωνής, κειμένου και δεδομένων. Η συσκευή λειτουργεί με μονή παροχή 2,7V έως 3,6V με κατανάλωση ρεύματος τόσο χαμηλή όσο 1µA για απενεργοποίηση. Όλες οι συσκευές προσφέρονται σε πακέτα εξοικονόμησης χώρου.

Ο πίνακας W25Q128JV είναι οργανωμένος σε 65.536 προγραμματιζόμενες σελίδες των 256-bytes η καθεμία. Μπορούν να προγραμματιστούν έως και 256 bytes κάθε φορά. Οι σελίδες μπορούν να διαγραφούν σε ομάδες των 16 (διαγραφή τομέα 4KB), ομάδες των 128 (διαγραφή μπλοκ 32KB), ομάδες των 256 (διαγραφή μπλοκ 64KB) ή ολόκληρο το τσιπ (διαγραφή τσιπ). Το W25Q128JV έχει 4.096 διαγραφόμενους τομείς και 256 διαγραφόμενα μπλοκ αντίστοιχα. Οι μικροί τομείς 4KB επιτρέπουν μεγαλύτερη ευελιξία σε εφαρμογές που απαιτούν αποθήκευση δεδομένων και παραμέτρων.

Το W25Q128JV υποστηρίζει το τυπικό Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 και I/O3. Υποστηρίζονται συχνότητες ρολογιού SPI του W25Q128JV έως 133MHz, επιτρέποντας ισοδύναμους ρυθμούς ρολογιού 266MHz (133MHz x 2) για Dual I/O και 532MHz (133MHz x 4) για Quad I/O όταν χρησιμοποιείτε το Fast Read Dual/Quad I/O. Αυτοί οι ρυθμοί μεταφοράς μπορούν να ξεπεράσουν τις τυπικές ασύγχρονες μνήμες Flash 8 και 16 bit Parallel.

Επιπλέον, η συσκευή υποστηρίζει το τυπικό JEDEC κατασκευαστή και αναγνωριστικό συσκευής και SFDP, και έναν 64-bit Unique Serial Number και τρία Security Registers 256-bytes.
