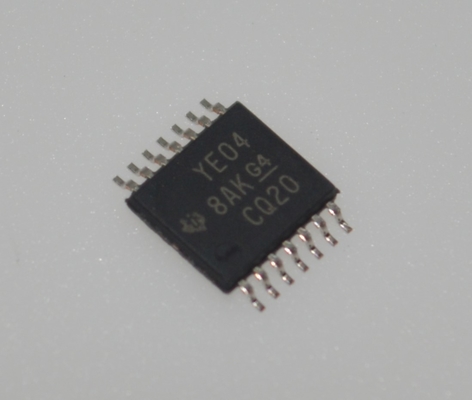

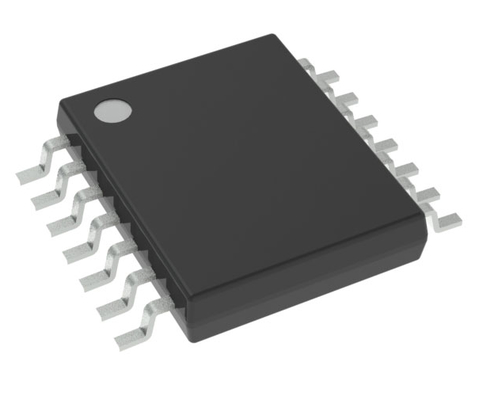

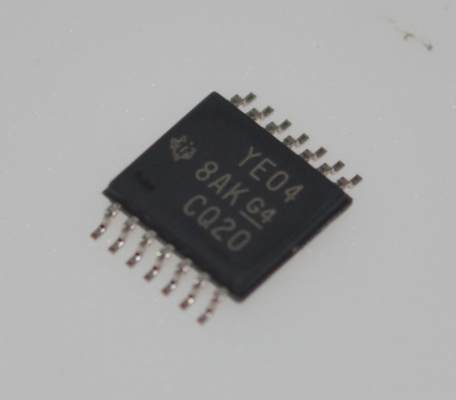

TXB0104PWR 4-bit δικατευθυντικός μεταφραστής τάσης-επίπεδου με χαρακτηριστικά αισθητήρα αυτόματης κατεύθυνσης 1.2V έως 3.6V στις θύρες A/B 2V έως 5.5V σε υψηλή ταχύτητα δεδομένων VCCA/B και χωρίς απαιτούμενη ακολουθία τροφοδοσίας ρεύματος

TXB0104PWR Μεταφραστής Επίπεδου Τάσης 4-Bit Αμφίδρομος με Χαρακτηριστικά Αυτόματης Ανίχνευσης Κατεύθυνσης 1.2V έως 3.6V στις θύρες A/B 2V έως 5.5V σε VCCA/B Υψηλός Ρυθμός Δεδομένων και Δεν Απαιτείται Ακολουθία Τροφοδοσίας

andnbsp;

Χαρακτηριστικά

andbull; 1.2V έως 3.6V στη θύρα A και 1.65V έως 5.5V στη θύρα B (VCCA andle; VCCB)

andbull; Χαρακτηριστικό απομόνωσης VCC: εάν οποιαδήποτε είσοδος VCC είναι στο GND, όλες οι έξοδοι είναι σε κατάσταση υψηλής σύνθετης αντίστασης

andbull; Κύκλωμα εισόδου ενεργοποίησης εξόδου (OE) αναφέρεται στο VCCA

andbull; Χαμηλή κατανάλωση ενέργειας, 5andmu;A μέγιστο ICC

andbull; I OFF υποστηρίζει λειτουργία μερικής απενεργοποίησης

andbull; Απόδοση Latch-up υπερβαίνει τα 100mA ανά JESD 78, Class II

andbull; Προστασία ESD υπερβαίνει το JESD 22

andnbsp; andndash; Θύρα A:

andnbsp; andnbsp; andbull; 2500V Human-Body Model (A114-B)

andnbsp; andnbsp; andbull; 1500V Charged-Device Model (C101)

andnbsp; andndash; Θύρα B:

andnbsp; andnbsp; andbull; andplusmn;15kV Human-Body Model (A114-B)

andnbsp; andnbsp; andbull; 1500V Charged-Device Model (C101)

andnbsp;

Εφαρμογές

andbull; Ακουστικά

andbull; Smartphones

andbull; Tablets

andbull; Επιτραπέζιοι υπολογιστές

andnbsp;

Περιγραφή

Αυτός ο μεταφραστής TXB0104 4-bit μη αναστρέψιμος χρησιμοποιεί δύο ξεχωριστές ράγες τροφοδοσίας με δυνατότητα διαμόρφωσης. Η θύρα A έχει σχεδιαστεί για να παρακολουθεί το VCCA. Το VCCA δέχεται οποιαδήποτε τάση τροφοδοσίας από 1.2V έως 3.6V. Η θύρα B έχει σχεδιαστεί για να παρακολουθεί το VCCB. Το VCCB δέχεται οποιαδήποτε τάση τροφοδοσίας από 1.65V έως 5.5V. Αυτό επιτρέπει την καθολική αμφίδρομη μετάφραση χαμηλής τάσης μεταξύ οποιωνδήποτε κόμβων τάσης 1.2V, 1.5V, 1.8V, 2.5V, 3.3V και 5V. Το VCCA δεν πρέπει να υπερβαίνει το VCCB.

Όταν η είσοδος OE είναι χαμηλή, όλες οι έξοδοι τοποθετούνται σε κατάσταση υψηλής σύνθετης αντίστασης. Για να εξασφαλιστεί η κατάσταση υψηλής σύνθετης αντίστασης κατά την ενεργοποίηση ή την απενεργοποίηση, το OE πρέπει να συνδεθεί στο GND μέσω μιας αντίστασης pulldown. Η ικανότητα παροχής ρεύματος του οδηγού καθορίζει την ελάχιστη τιμή της αντίστασης.

Η συσκευή TXB0104 έχει σχεδιαστεί έτσι ώστε το κύκλωμα εισόδου OE να τροφοδοτείται από το VCCA.

Αυτή η συσκευή είναι πλήρως καθορισμένη για εφαρμογές μερικής απενεργοποίησης χρησιμοποιώντας I OFF. Το κύκλωμα I OFF απενεργοποιεί τις εξόδους, γεγονός που αποτρέπει την καταστροφική αντίστροφη ροή ρεύματος μέσω της συσκευής όταν η συσκευή είναι απενεργοποιημένη.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
