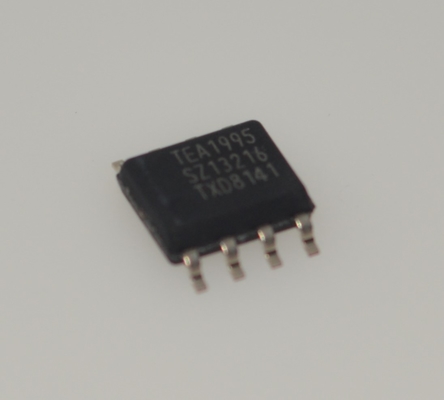

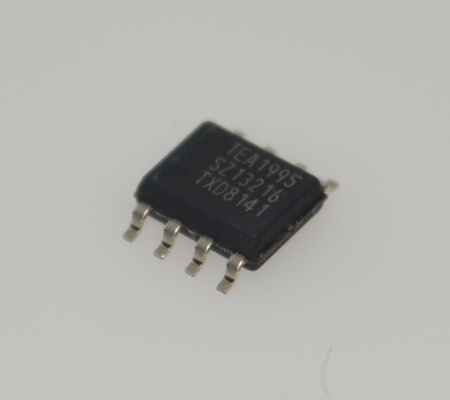

TEA1995T Σύγχρονος ελεγκτής διορθωτή για SMPS Υψηλής Απόδοσης 15μA Ξεκίνηση 650μA Λειτουργία CCM/DCM/QR Τρόπος 200kHz Max Advanced Protection

TEA1995T Ελεγκτής Σύγχρονου Ανορθωτή για SMPS Υψηλής Απόδοσης 15andmicro;A Εκκίνηση 650andmicro;A Λειτουργία CCM/DCM/QR Mode 200kHz Max Προηγμένη Προστασία

andnbsp;

Χαρακτηριστικά

2.1 Χαρακτηριστικά απόδοσης

andbull; Προσαρμοστική οδήγηση πύλης για μέγιστη απόδοση σε οποιοδήποτε φορτίο

andbull; Ρεύμα τροφοδοσίας σε λειτουργία εξοικονόμησης ενέργειας κάτω από 200 andmu;A

2.2 Χαρακτηριστικά εφαρμογής

andbull; Ευρύ φάσμα τάσης τροφοδοσίας από 4.5 V έως 38 V

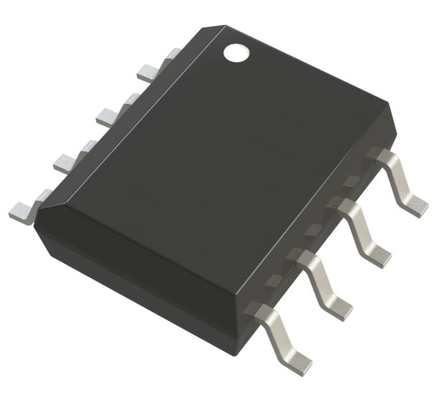

andbull; Διπλή σύγχρονη διόρθωση για LLC συντονισμό σε πακέτο SO8

andbull; Σύγχρονη διόρθωση για μετατροπείς flyback πολλαπλών εξόδων

andbull; Υποστηρίζει λειτουργία 5 V με MOSFET SR επιπέδου λογικής

andbull; Διαφορικές είσοδοι για την ανίχνευση των τάσεων αποστράγγισης και πηγής κάθε SR MOSFET

2.3 Χαρακτηριστικά ελέγχου

andbull; Έλεγχος SR χωρίς ελάχιστο χρόνο ενεργοποίησης

andbull; Προσαρμοστική οδήγηση πύλης για γρήγορη απενεργοποίηση στο τέλος της αγωγιμότητας

andbull; Προστασία UnderVoltage LockOut (UVLO) με ενεργό τράβηγμα πύλης

andnbsp;

Εφαρμογές

Το TEA1995T προορίζεται για τροφοδοτικά συντονισμού. Σε τέτοιες εφαρμογές, μπορεί να οδηγήσει δύο εξωτερικά synchronous rectifier MOSFETs για τη διόρθωση των τάσεων στις δύο δευτερεύουσες περιελίξεις του μετασχηματιστή. Αυτά τα MOSFETs αντικαθιστούν διόδους. Μπορεί να χρησιμοποιηθεί σε όλα τα τροφοδοτικά που απαιτούν υψηλή απόδοση:

andbull; Προσαρμογείς

andbull; Τροφοδοτικά για επιτραπέζιους υπολογιστές και υπολογιστές all-in-one

andbull; Τροφοδοτικά για τηλεοράσεις

andbull; Τροφοδοτικά για διακομιστές

andnbsp;

Περιγραφή

Το TEA1995T είναι το πρώτο προϊόν μιας νέας γενιάς ελεγκτών Synchronous Rectifier (SR) ICs για τροφοδοτικά μεταγωγής. Ενσωματώνει μια μέθοδο προσαρμοστικής οδήγησης πύλης για μέγιστη απόδοση σε οποιοδήποτε φορτίο.

Το TEA1995T είναι ένα ειδικό IC ελεγκτή για σύγχρονη διόρθωση στην δευτερεύουσα πλευρά των συντονισμένων μετατροπέων. Διαθέτει δύο στάδια οδηγού για την οδήγηση των SR MOSFETs, τα οποία διορθώνουν τις εξόδους των δευτερευουσών περιελίξεων του κεντρικού μετασχηματιστή. Τα δύο στάδια οδηγού πύλης έχουν τις δικές τους εισόδους ανίχνευσης και λειτουργούν ανεξάρτητα.

Το TEA1995T μπορεί επίσης να χρησιμοποιηθεί σε μετατροπείς flyback πολλαπλών εξόδων με το SR MOSFET τοποθετημένο στην χαμηλή πλευρά.

Το TEA1995T κατασκευάζεται σε μια διαδικασία Silicon-On-Insulator (SOI).

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
