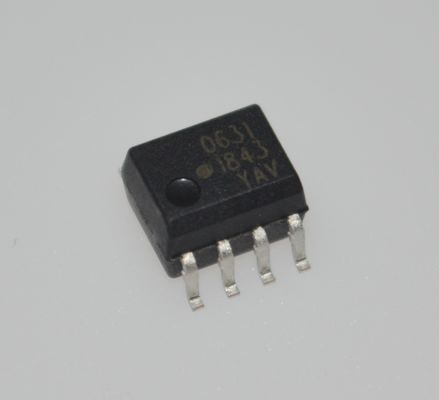

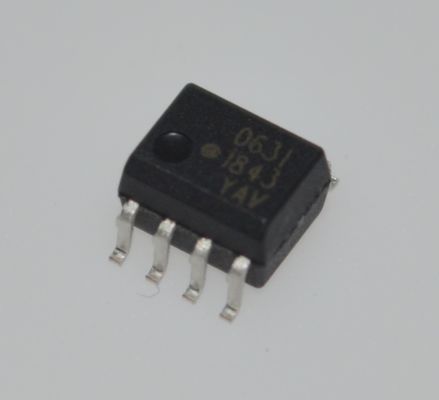

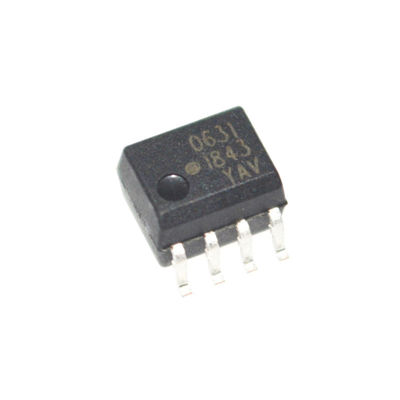

Εξαιρετικά Συμπαγές HCPL-0631-500E High CMR 3.5kV/μs 10kV/μs Απομόνωση 1mA Χαμηλό Ρεύμα Υψηλή Θερμοκρασία 110°C 5kV Απομόνωση Υψηλή Ταχύτητα 1MBd Wide Vcc 2.7-5.5V SOIC-8 Πακέτο
Χαρακτηριστικά Προϊόντος
| Χαρακτηριστικό |
Τιμή |
| Λειτουργία |
Step-Up, Step-Down |
| Διάταξη Εξόδου |
Θετική ή Αρνητική |
| Τοπολογία |
Buck, Boost |
| Τύπος εξόδου |
Ρυθμιζόμενο |
| Αριθμός Εξόδων |
1 |
Χαρακτηριστικά
- 15 kV/μs ελάχιστη απόρριψη κοινού τρόπου (CMR) σε VCM= 1 kV για HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
- Υψηλή ταχύτητα: 10 MBd τυπικό
- Συμβατό με LSTTL/TTL
- Χαμηλή ικανότητα ρεύματος εισόδου: 5 mA
- Εγγυημένη απόδοση AC και DC σε βιομηχανική θερμοκρασία: -40°C έως +85°C
- Διατίθεται σε πακέτα 8-Pin DIP, SOIC-8, widebody
- Έξοδος Strobable (μόνο προϊόντα ενός καναλιού)
- Έγκριση ασφαλείας
- Αναγνωρισμένο από την UL - 3750 Vrms για 1 λεπτό και 5000 Vrms για 1 λεπτό ανά UL1577 CSA εγκεκριμένο
- IEC/EN/DIN EN 60747-5-5 εγκεκριμένο με διάφορες βαθμολογίες VIORM
Εφαρμογές
- Απομονωμένος δέκτης γραμμής
- Διεπαφές περιφερειακών υπολογιστών
- Διεπαφές συστημάτων μικροεπεξεργαστών
- Ψηφιακή απομόνωση για μετατροπή A/D, D/A
- Τροφοδοτικό μεταγωγής
- Απομόνωση εισόδου/εξόδου οργάνων
- Εξάλειψη βρόχου γείωσης
- Αντικατάσταση μετασχηματιστή παλμού
- Απομόνωση τρανζίστορ ισχύος σε κινητήρες
- Απομόνωση συστημάτων λογικής υψηλής ταχύτητας
Περιγραφή
Τα Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 είναι οπτικά συζευγμένες πύλες που συνδυάζουν μια δίοδο εκπομπής φωτός GaAsP και έναν ενσωματωμένο ανιχνευτή φωτός υψηλού κέρδους. Μια είσοδος ενεργοποίησης επιτρέπει την ενεργοποίηση του ανιχνευτή. Η έξοδος του IC ανιχνευτή είναι ένα τρανζίστορ ανοιχτού συλλέκτη Schottky-clamped. Η εσωτερική ασπίδα παρέχει μια εγγυημένη προδιαγραφή ανοσίας παροδικής κατάστασης κοινού τρόπου έως 15.000 V/μs σε Vcm = 1000V.
Αυτός ο μοναδικός σχεδιασμός παρέχει μέγιστη απομόνωση AC και DC κυκλώματος, ενώ επιτυγχάνει συμβατότητα TTL. Οι παραμέτρους λειτουργίας AC και DC του οπτοσυζεύκτη είναι εγγυημένες από -40°C έως +85°C, επιτρέποντας την απρόσκοπτη απόδοση του συστήματος.
Τεχνικές Προδιαγραφές
| Κατηγορία |
Απομονωτές, Οπτοζεύκτες, Οπτομονωτές, Οπτομονωτές εξόδου λογικής |
| Κατασκευαστής |
Broadcom Limited |
| Σειρά |
- |
| Συσκευασία |

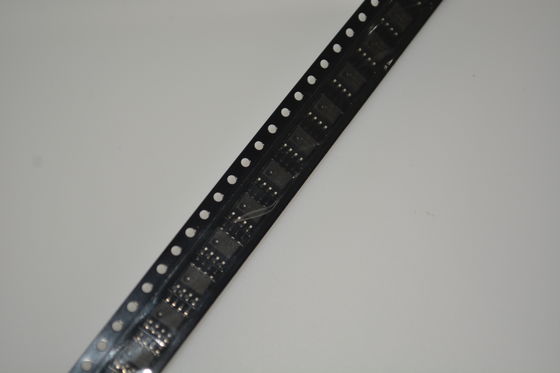

Ταινία and Τροχός (TR) Cut Tape (CT) Digi-Reel® |
| Κατάσταση εξαρτήματος |
Ενεργό |
| Αριθμός καναλιών |
2 |
| Είσοδοι - Πλευρά 1/Πλευρά 2 |
2/0 |
| Τάση - Απομόνωση |
3750Vrms |
| Ανοσία παροδικής κατάστασης κοινού τρόπου (Ελάχιστο) |
10kV/μs |
| Τύπος εισόδου |
DC |
| Τύπος εξόδου |
Ανοιχτός συλλέκτης, Schottky Clamped |
| Ρεύμα - Έξοδος / Κανάλι |
50 mA |
| Ρυθμός δεδομένων |
10MBd |
| Καθυστέρηση διάδοσης tpLH / tpHL (Μέγιστο) |
100ns, 100ns |
| Χρόνος ανόδου / πτώσης (Τυπικό) |
24ns, 10ns |
| Τάση - Forward (Vf) (Τυπικό) |
1.5V |
| Ρεύμα - DC Forward (If) (Μέγιστο) |
15mA |
| Τάση - Τροφοδοσία |
4.5V ~ 5.5V |
| Θερμοκρασία λειτουργίας |
-40°C ~ 85°C |
| Τύπος τοποθέτησης |
Επιφανειακή τοποθέτηση |
| Πακέτο / Θήκη |

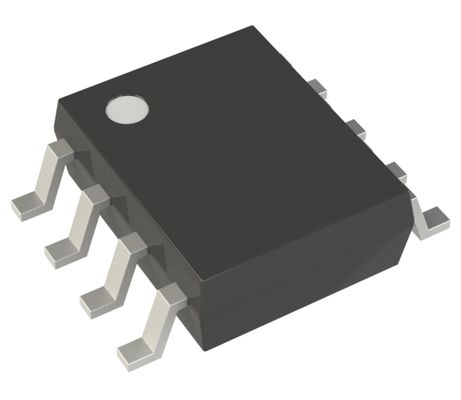

8-SOIC (0.154", 3.90mm Πλάτος) |
| Πακέτο συσκευής προμηθευτή |
8-SO Tall |
| Αριθμός βασικού προϊόντος |
HCPL-0631 |
Σχέδιο
