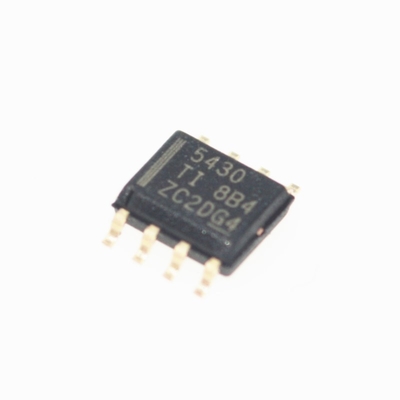

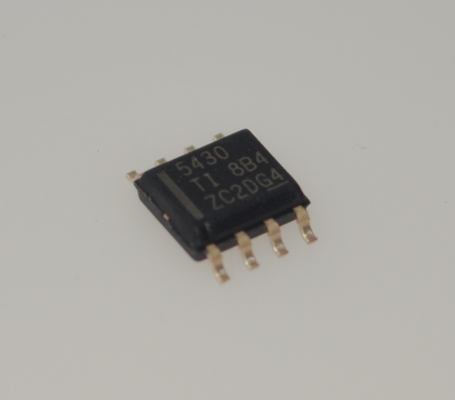

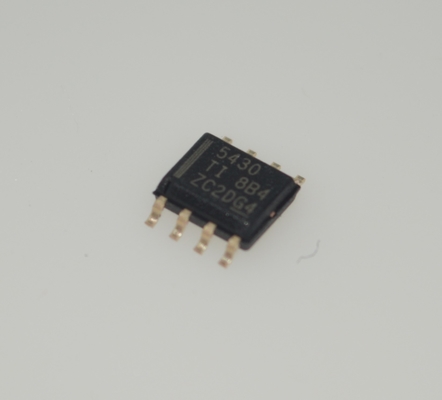

TPS5430DDAR 3A 5.5-36V Wide Input Step-Down Converter 500kHz Switching High Efficiency (Up to 95%) Εσωτερική αντιστάθμιση ισχύος Καλό σήμα Θερμική/UVLO προστασία Πακέτο SOIC-8

TPS5430DDAR 3A 5.5-36V Μετατροπέας Step-Down Ευρείας Εισόδου 500kHz Switching Υψηλής Απόδοσης (Έως 95%) Εσωτερική Αντιστάθμιση Σήμα Power Good Προστασία Θερμικής/UVLO Πακέτο SOIC-8

andnbsp;

Χαρακτηριστικά

andbull; Ευρύ φάσμα τάσης εισόδου:andndash;TPS5430: 5.5V έως 36Vandndash;TPS5431: 5.5V έως 23V

andbull; Έως 3A συνεχές (4A αιχμής) ρεύμα εξόδου

andbull; Υψηλή απόδοση έως 95% που επιτυγχάνεται από ενσωματωμένο διακόπτη MOSFET 100mΩ

andbull; Ευρύ φάσμα τάσης εξόδου: ρυθμιζόμενο έως 1.22V με αρχική ακρίβεια 1.5%

andbull; Η εσωτερική αντιστάθμιση ελαχιστοποιεί τον αριθμό εξωτερικών εξαρτημάτων

andbull; Σταθερή συχνότητα μεταγωγής 500kHz για μικρό μέγεθος φίλτρου

andbull; Βελτιωμένη ρύθμιση γραμμής και μεταβατική απόκριση από την τροφοδοσία τάσης εισόδου

andbull; Το σύστημα προστατεύεται από περιορισμό υπερρρεύματος, προστασία υπέρτασης και θερμική διακοπή

andbull;andndash;40anddeg;C έως 125anddeg;C εύρος θερμοκρασίας λειτουργίας διασταύρωσης

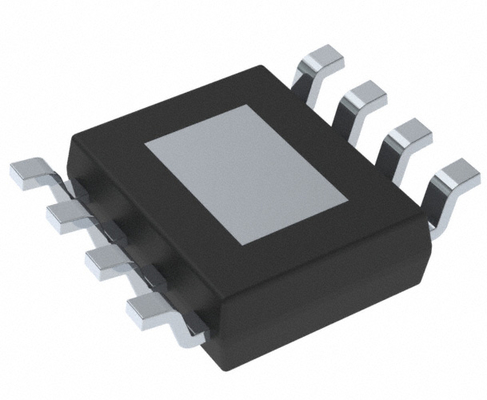

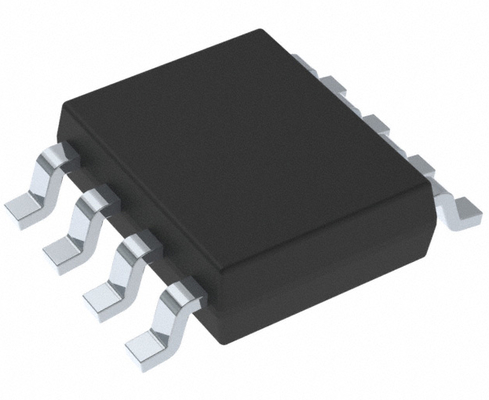

andbull; Διατίθεται σε μικρό, θερμικά ενισχυμένο πακέτο ολοκληρωμένου κυκλώματος 8 ακίδων SO PowerPADandtrade;

andnbsp;

Εφαρμογές

andbull; Καταναλωτικά: αποκωδικοποιητής, DVD, οθόνες LCD

andbull; Βιομηχανικά και τροφοδοτικά ήχου αυτοκινήτων

andbull; Φορτιστές μπαταριών, τροφοδοσία LED υψηλής ισχύος

andbull; Κατανεμημένα συστήματα ισχύος 12V και 24V

andnbsp;

Περιγραφή

Το TPS543x είναι ένας μετατροπέας PWM υψηλού ρεύματος εξόδου που ενσωματώνει ένα MOSFET καναλιού N χαμηλής αντίστασης, υψηλής πλευράς. Περιλαμβάνονται στο υπόστρωμα με τα αναφερόμενα χαρακτηριστικά ένας ενισχυτής σφάλματος τάσης υψηλής απόδοσης που παρέχει ακρίβεια αυστηρής ρύθμισης τάσης υπό μεταβατικές συνθήκες. ένα κύκλωμα κλειδώματος υποτάσης για την αποτροπή της εκκίνησης έως ότου η τάση εισόδου φτάσει τα 5.5V. ένα εσωτερικά ρυθμισμένο κύκλωμα αργής εκκίνησης για τον περιορισμό των ρευμάτων εισροής. και ένα κύκλωμα τροφοδοσίας τάσης για τη βελτίωση της μεταβατικής απόκρισης. Χρησιμοποιώντας την ακίδα ENA, το ρεύμα απενεργοποίησης μειώνεται σε 15andmu;A τυπικά. Άλλα χαρακτηριστικά περιλαμβάνουν ενεργοποίηση υψηλού επιπέδου, περιορισμό υπερρρεύματος, προστασία υπέρτασης και θερμική διακοπή. Για να μειωθεί η πολυπλοκότητα του σχεδιασμού και ο αριθμός των εξωτερικών εξαρτημάτων, ο βρόχος ανάδρασης TPS543x αντισταθμίζεται εσωτερικά. Το TPS5431 προορίζεται να λειτουργεί από ράγες ισχύος έως 23V. Το TPS5430 ρυθμίζει μια μεγάλη ποικιλία πηγών ισχύος, συμπεριλαμβανομένου του διαύλου 24V.

Η συσκευή TPS543x διατίθεται σε ένα θερμικά ενισχυμένο, εύχρηστο πακέτο ολοκληρωμένου κυκλώματος 8 ακίδων SOIC PowerPAD. Η TI παρέχει μονάδες αξιολόγησης και το εργαλείο λογισμικού Designer για να βοηθήσει στην ταχεία επίτευξη σχεδίων τροφοδοσίας υψηλής απόδοσης για την κάλυψη επιθετικών κύκλων ανάπτυξης εξοπλισμού.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
