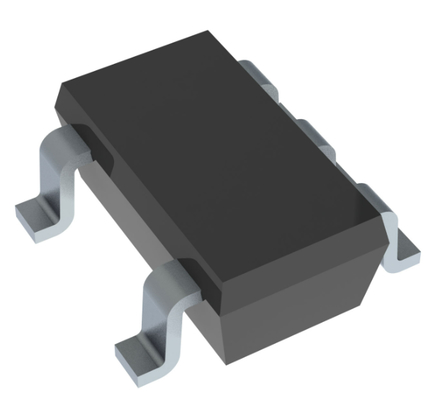

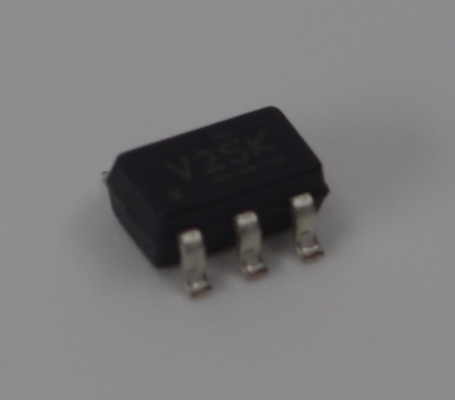

SN74CBTLV1G125DBVR 1 κανάλι χαμηλής τάσης διακόπτης λεωφορείου <5Ω Αντίσταση σε κατάσταση λειτουργίας 3.3V/2.5V Λειτουργία 0-5V Επίπεδο μετάφρασης Υπερ-χαμηλής ισχύος 10ns Ταχύτητα SOT-23-5 Πακέτο επιτρέπει θερμή εισαγωγή

SN74CBTLV1G125DBVR Διακόπτης διαύλου χαμηλής τάσης 1 καναλιού <5Ω Αντίσταση κατάστασης On 3.3V/2.5V Λειτουργία 0-5V Μετάφραση επιπέδου Εξαιρετικά χαμηλή κατανάλωση 10ns Ταχύτητα SOT-23-5 Πακέτο Επιτρέπει την καυτή εισαγωγή

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• 5-Ω Σύνδεση διακόπτη μεταξύ δύο θυρών

• Εναλλαγή Rail-to-Rail στις θύρες I/O δεδομένων

• Το Ioff υποστηρίζει τη λειτουργία μερικής απενεργοποίησης

ΕΦΑΡΜΟΓΕΣ

Μετάφραση/Μετατόπιση επιπέδου:

Σενάριο: Σε συστήματα μικτής τάσης, σύνδεση ενός επεξεργαστή χαμηλής τάσης (π.χ., ενός MCU 1.8V ή 2.5V) σε ένα περιφερειακό υψηλότερης τάσης (π.χ., έναν αισθητήρα 5V ή μια παλαιού τύπου συσκευή).

Πώς λειτουργεί: Το ευρύ φάσμα τάσης (0 έως 5V) επιτρέπει την απρόσκοπτη αμφίδρομη μεταφορά σήματος μεταξύ κυκλωμάτων διαφορετικών τάσεων, επιτρέποντας τη μετατόπιση επιπέδου χωρίς πρόσθετη παροχή ρεύματος.

Μόνωση διαύλου & Πολυπλεξία:

Σενάριο: Όταν πολλά περιφερειακά πρέπει να μοιράζονται την ίδια γραμμή δεδομένων (π.χ., I²C, SPI) ή τη γραμμή διεύθυνσης, αλλά μόνο μία συσκευή μπορεί να επικοινωνεί με τον κεντρικό υπολογιστή κάθε φορά.

Πώς λειτουργεί: Χρησιμοποιώντας πολλούς τέτοιους διακόπτες, το MCU μπορεί να ελέγξει την εναλλαγή για να συνδέσει το δίαυλο στη Συσκευή A ή στη Συσκευή B, απομονώνοντας αποτελεσματικά τις μη επιλεγμένες συσκευές και αποτρέποντας συγκρούσεις διαύλου.

Υποστήριξη καυτής εισαγωγής:

Σενάριο: Εφαρμογές που απαιτούν hot-plugging μονάδων ή καρτών, όπως πλακέτες τηλεπικοινωνιών, μονάδες βιομηχανικού ελέγχου ή δοκιμαστικά εξαρτήματα.

Πώς λειτουργεί: Ο εσωτερικός σχεδιασμός του κυκλώματος αντέχει σε αβέβαιη ακολουθία ισχύος, προστατεύοντας τον κεντρικό επεξεργαστή και τα ευαίσθητα κυκλώματα από υπερτάσεις τάσης και ρεύματος κατά την ενεργοποίηση ή την απενεργοποίηση.

Εναλλαγή αναλογικού & ψηφιακού σήματος:

Σενάριο: Εναλλαγή διαδρομών σήματος ήχου, επιλογή εισόδου αισθητήρα ή ψηφιακών σημάτων χαμηλής ταχύτητας.

Σημείωση: Ενώ μπορεί να μεταδώσει αναλογικά σήματα (εντός του εύρους τάσης του), λόγω της αντίστασης κατάστασης on (~5Ω) και των περιορισμών εύρους ζώνης, δεν είναι κατάλληλο για αναλογικά σήματα υψηλής συχνότητας (π.χ., βίντεο) ή αναλογική απόκτηση υψηλής ακρίβειας (π.χ., είσοδοι ADC ακριβείας).

ΠΕΡΙΓΡΑΦΗ

Το SN74CBTLV1G125 διαθέτει έναν μοναδικό διακόπτη γραμμής υψηλής ταχύτητας. Ο διακόπτης απενεργοποιείται όταν η είσοδος ενεργοποίησης εξόδου (OE) είναι υψηλή.

Αυτή η συσκευή είναι πλήρως καθορισμένη για εφαρμογές μερικής απενεργοποίησης χρησιμοποιώντας το Ioff. Η λειτουργία Ioff διασφαλίζει ότι το ρεύμα που προκαλεί ζημιά δεν θα επιστρέψει μέσω της συσκευής όταν είναι απενεργοποιημένη. Η συσκευή έχει απομόνωση κατά την απενεργοποίηση.

Για να διασφαλιστεί η κατάσταση υψηλής σύνθετης αντίστασης κατά την ενεργοποίηση ή την απενεργοποίηση, το OE θα πρέπει να συνδεθεί στο VCC μέσω μιας αντίστασης pullup. η ελάχιστη τιμή της αντίστασης καθορίζεται από την ικανότητα βύθισης ρεύματος του οδηγού.

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο

Το πλεονέκτημά μας:

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% νέες και πρωτότυπες, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρή δοκιμή ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων. ^_^


Λίστα προϊόντων
Παροχή μιας σειράς ηλεκτρονικών εξαρτημάτων, πλήρης γκάμα ημιαγωγών, ενεργών & παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια λύση μίας στάσης εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο κύκλωμα, IC μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ & Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό μπλοκ, Κρύσταλλο & Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, Οδηγός IGBT, LED, LCD, Μετατροπέας, PCB (Τυπωμένο κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατό σε μάρκα:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
