EL7155CS 8-Κανάλι Ψηφιακή Ε/Υ με 24V Οπτική Απομόνωση 10-35V Ευρεία Πρόταση 4kV ESD Προστασία Υψηλής Ταχύτητας 500kHz Βιομηχανική -40°C έως 85°C Συμμόρφωση RoHS και συμβατότητα PLC

EL7155CS 8-Κανάλι Ψηφιακής Εισόδου/Εξόδου με 24V Οπτική Απομόνωση 10-35V Ευρύ Φάσμα Τάσης 4kV ESD Προστασία Υψηλής Ταχύτητας 500kHz Βιομηχανικό -40anddeg;C έως 85anddeg;C Συμμόρφωση RoHS και Συμβατότητα PLC

andnbsp;

Χαρακτηριστικά

andbull; Ταχύτητες χρονισμού έως 40MHz

andbull; 15ns tr/tf στα 2000pF CLOAD

andbull; 0.5ns αντιστοιχία χρόνων ανόδου και πτώσης

andbull; 0.5ns tON-tOFF αντιστοιχία καθυστέρησης διάδοσης

andbull; 3.5pF τυπική χωρητικότητα εισόδου

andbull; 3.5A μέγιστη οδήγηση

andbull; Χαμηλή αντίσταση ON 3.5andOmega;

andbull; Υψηλή ικανότητα χωρητικής οδήγησης

andbull; Λειτουργεί από 4.5V έως 16.5V

andbull; Χωρίς μόλυβδο (συμμορφώνεται με RoHS)

andnbsp;

Εφαρμογές

andbull; Δοκιμαστές ATE/burn-in

andbull; Μετατόπιση επιπέδου

andbull; Οδηγοί IGBT

andbull; Οδηγοί CCD

andnbsp;

Περιγραφή

Το EL7155 pin driver υψηλής απόδοσης με 3-κατάσταση είναι κατάλληλο για πολλές εφαρμογές ATE και μετατόπισης επιπέδου. Η ικανότητα μέγιστης οδήγησης 3.5A καθιστά αυτό το εξάρτημα μια εξαιρετική επιλογή κατά την οδήγηση φορτίων υψηλής χωρητικότητας.

Οι ακίδες εξόδου OUTH και OUTL συνδέονται με τις ακίδες εισόδου VH και VL αντίστοιχα, ανάλογα με την κατάσταση της ακίδας IN. Μία από τις ακίδες εξόδου είναι πάντα σε τρι-κατάσταση, εκτός εάν η ακίδα OE είναι χαμηλή, οπότε και οι δύο έξοδοι είναι σε κατάσταση τρι-κατάστασης. Η απομόνωση των FET εξόδου από τις πηγές τροφοδοσίας επιτρέπει τη ρύθμιση των VH και VL ανεξάρτητα, επιτρέποντας την υλοποίηση μετατόπισης επιπέδου.

Αυτό το pin driver έχει βελτιωμένη απόδοση σε σχέση με τα υπάρχοντα pin drivers. Είναι ειδικά σχεδιασμένο για να λειτουργεί σε τάσεις έως και 0V στα στοιχεία του διακόπτη, διατηρώντας παράλληλα καλά χαρακτηριστικά ταχύτητας και αντίστασης ON.

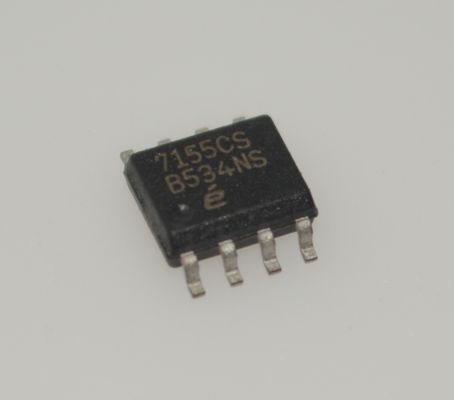

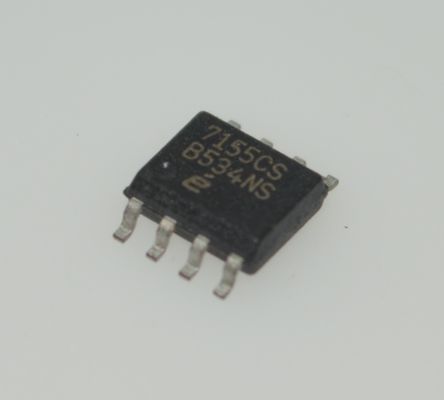

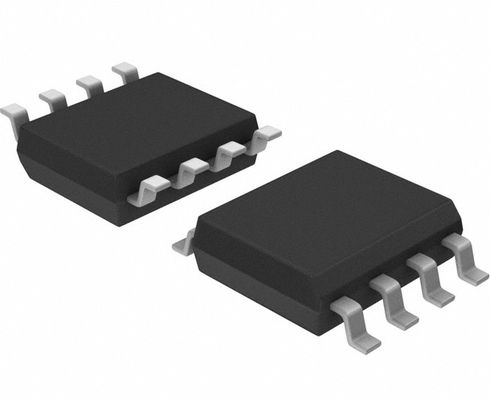

Διαθέσιμο σε πακέτο 8 Ld SOIC, το EL7155 προδιαγράφεται για λειτουργία σε όλο το εύρος θερμοκρασίας -40anddeg;C έως +85anddeg;C.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκής απογραφή --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^


Λίστα Προϊόντων
Παρέχουμε μια σειρά ηλεκτρονικών εξαρτημάτων, πλήρη γκάμα ημιαγωγών, ενεργών και παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop λύση εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο Κύκλωμα, IC Μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντιστάτης, Βαρίστορ, Ασφάλεια, Τρίμερ and Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό Μπλοκ, Κρύσταλλο and Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, Οδηγός IGBT, LED, LCD, Μετατροπέας, PCB (Τυπωμένο Κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατό σε Μάρκα:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
