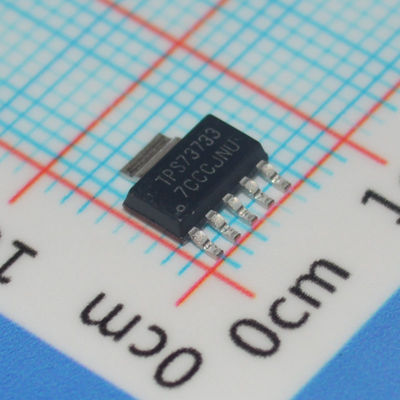

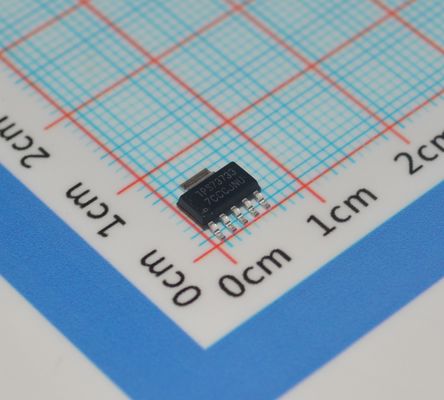

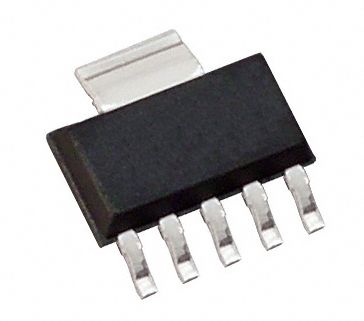

TPS73733DCQ 3.3V 1A Εξαιρετικά Χαμηλού Θορύβου (30μVRMS) LDO με Υψηλό PSRR (75dB) 1% Ακρίβεια Χαμηλής Πτώσης Τάσης (310mV) Ενεργοποίηση Pin Σταθερό με 1μF Κεραμικό Προστασία Ρεύματος/Θερμοκρασίας σε Πακέτο TO-263

TPS73733DCQ 3.3V 1A Εξαιρετικά Χαμηλού Θορύβου (30andmu;VRMS) LDO με Υψηλό PSRR (75dB) 1% Ακρίβεια Χαμηλής Πτώσης Τάσης (310mV) Ενεργοποίηση Pin Σταθερό με 1andmu;F Κεραμικό Προστασία Ρεύματος/Θερμικής Προστασίας σε Πακέτο TO-263

andnbsp;

Χαρακτηριστικά

andbull; Σταθερό με κεραμικό πυκνωτή εξόδου 1andmu;F ή μεγαλύτερο

andbull; Εύρος τάσης εισόδου: 2.2V έως 5.5V

andbull; Εξαιρετικά χαμηλή τάση πτώσηςandndash; Legacy silicon: 130mV τυπική στα 1Aandndash; New silicon: 122mV τυπική στα 1A

andbull; Εξαιρετική απόκριση μεταβατικού φορτίουandmdash;ακόμη και με μόνο 1andmu;F πυκνωτή εξόδου

andbull; Η τοπολογία NMOS παρέχει χαμηλό ρεύμα διαρροής προς τα πίσω

andbull; Αρχική ακρίβεια: 1%

andbull; Συνολική ακρίβεια σε γραμμή, φορτίο και θερμοκρασίαandndash; Legacy silicon: 3%andndash; New silicon: 1.5%

andbull; Λιγότερο από 20nA τυπικό IQ σε κατάσταση απενεργοποίησης

andbull; Θερμική απενεργοποίηση και όριο ρεύματος για προστασία από βλάβες

andbull; Διαθέσιμο σε πολλαπλές εκδόσεις τάσης εξόδου:andndash; Ρυθμιζόμενη έξοδος: 1.20V έως 5.5Vandndash; Προσαρμοσμένες έξοδοι διαθέσιμες χρησιμοποιώντας προγραμματισμό σε επίπεδο εργοστασιακού πακέτου

andnbsp;

Εφαρμογές

andbull; Ρύθμιση σημείου φόρτισης για DSPs, FPGAs,andnbsp;και μικροεπεξεργαστές

andbull; Μετα-ρύθμιση για μεταγωγικά τροφοδοτικά

andbull; Φορητός και μπαταριοκίνητος εξοπλισμός

andnbsp;

Περιγραφή

Ο γραμμικός ρυθμιστής τάσης χαμηλής πτώσης (LDO) TPS737 χρησιμοποιεί ένα τρανζίστορ διέλευσης NMOS σε διαμόρφωση voltage follower. Αυτή η τοπολογία είναι σχετικά ανεπηρέαστη από την τιμή και το ESR του πυκνωτή εξόδου, επιτρέποντας μια μεγάλη ποικιλία διαμορφώσεων φορτίου. Η απόκριση μεταβατικού φορτίου είναι εξαιρετική, ακόμη και με έναν μικρό κεραμικό πυκνωτή εξόδου 1andmu;F. Η τοπολογία NMOS επιτρέπει επίσης πολύ χαμηλή πτώση τάσης.

Το TPS737 χρησιμοποιεί μια προηγμένη διαδικασία BiCMOS για να αποδώσει υψηλή ακρίβεια, ενώ παρέχει πολύ χαμηλές τάσεις πτώσης και χαμηλό ρεύμα ακίδας γείωσης. Οι συσκευές που χρησιμοποιούν την τελευταία ροή κατασκευής έχουν έναν ενημερωμένο σχεδιασμό με νέο πυρίτιο στην τελευταία τεχνολογία διεργασίας TI. Η κατανάλωση ρεύματος, όταν δεν είναι ενεργοποιημένη, είναι μικρότερη από 20nA και είναι σχεδιασμένη για φορητές εφαρμογές. Αυτή η συσκευή προστατεύεται από θερμική απενεργοποίηση και όριο ρεύματος foldback.

Για εφαρμογές που απαιτούν υψηλότερη ακρίβεια τάσης εξόδου, σκεφτείτε τον ρυθμιστή τάσης χαμηλής πτώσης 1% συνολικής ακρίβειας, 1A TPS7A37 της TI.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
