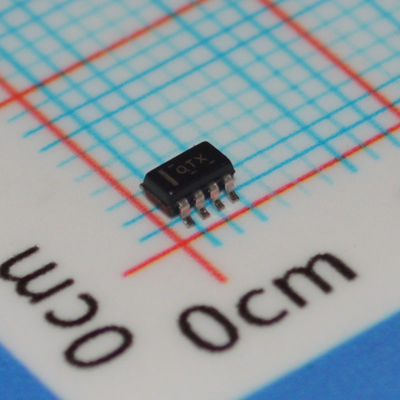

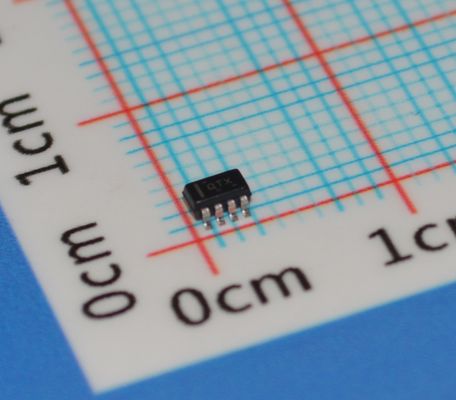

TPS62120DCNR 3.3V 1.5A Step-Down μετατροπέας με 95% απόδοση 3.1-17V Εισδοτική λειτουργία εξοικονόμησης ισχύος 100% κύκλος εργασίας Εσωτερική αντιστάθμιση μαλακή εκκίνηση και θερμική διακοπή στο πακέτο SOT-23

TPS62120DCNR 3.3V 1.5A Step-Down Converter με 95% απόδοση, 3.1-17V Είσοδος, Λειτουργία Εξοικονόμησης Ενέργειας, 100% Duty Cycle, Εσωτερική Αντιστάθμιση, Soft Start και Thermal Shutdown σε πακέτο SOT-23

andnbsp;

Χαρακτηριστικά

andbull; Ευρύ εύρος τάσης εισόδου: 2 V έως 15 V 1

andbull; Έως 96% απόδοση

andbull; Λειτουργία εξοικονόμησης ενέργειας με 11-andmicro;A ρεύμα ηρεμίας

andbull; Ρεύμα εξόδου 75 mA

andbull; Εύρος τάσης εξόδου: 1.2 V έως 5.5 V

andbull; Έως 800-kHz συχνότητα μεταγωγής

andbull; Σύγχρονος μετατροπέας, χωρίς εξωτερικό ανορθωτή

andbull; Χαμηλή τάση κυματισμού εξόδου

andbull; 100% Duty Cycle για τη χαμηλότερη πτώση τάσης

andbull; Μικρό πακέτο SOT 8-Pin (TPS62120) και 2-mm andtimes; 2-mm DFN 6-Pin (TPS62122)

andbull; Εσωτερικό Soft Start

andbull; Έξοδος Power Good Open Drain (TPS62120)

andbull; Έξοδος Open-Drain για εκφόρτιση εξόδου (TPS62120)

andbull; 2.5-V Rising και 1.85-V Falling UVLO Thresholds

andnbsp;

Εφαρμογές

andbull; Εφαρμογές RF χαμηλής ισχύος

andbull; Επεξεργαστές εξαιρετικά χαμηλής ισχύος

andbull; Συγκομιδή ενέργειας

andbull; Βιομηχανική μέτρηση

andnbsp;

Περιγραφή

Η συσκευή TPS6212x είναι ένας εξαιρετικά αποδοτικός σύγχρονος step-down DC-DC μετατροπέας βελτιστοποιημένος για εφαρμογές χαμηλής ισχύος. Η συσκευή υποστηρίζει ρεύμα εξόδου έως 75 mA και επιτρέπει τη χρήση μικροσκοπικών εξωτερικών επαγωγέων και πυκνωτών.

Το ευρύ εύρος τάσης εισόδου λειτουργίας από 2 V έως 15 V υποστηρίζει τη συγκομιδή ενέργειας, τις μπαταρίες και επίσης εφαρμογές με τροφοδοσία 9-V ή 12-V.

Με το προηγμένο σύστημα ελέγχου υστέρησης, ο μετατροπέας παρέχει λειτουργία εξοικονόμησης ενέργειας. Σε ελαφρά φορτία, ο μετατροπέας λειτουργεί σε λειτουργία διαμόρφωσης συχνότητας παλμού (PFM) και μεταβαίνει αυτόματα σε λειτουργία διαμόρφωσης πλάτους παλμού (PWM) σε υψηλότερα ρεύματα φορτίου. Η λειτουργία εξοικονόμησης ενέργειας διατηρεί υψηλή απόδοση σε όλο το εύρος ρεύματος φορτίου. Το σύστημα ελέγχου υστέρησης είναι βελτιστοποιημένο για χαμηλή τάση κυματισμού εξόδου σε λειτουργία PFM, προκειμένου να μειωθεί ο θόρυβος εξόδου στο ελάχιστο. Η συσκευή καταναλώνει μόνο 10 andmicro;A ρεύμα ηρεμίας από το VIN σε λειτουργία PFM.

Στη λειτουργία τερματισμού, η συσκευή είναι απενεργοποιημένη.

Μια έξοδος power good open-drain είναι διαθέσιμη στο TPS62120 και υποδεικνύει ότι η τάση εξόδου είναι σε ρύθμιση.

Το TPS62120 διαθέτει ένα επιπλέον ακροδέκτη SGND που συνδέεται με το GND κατά τη λειτουργία τερματισμού. Αυτή η έξοδος μπορεί να χρησιμοποιηθεί για την εκφόρτιση του πυκνωτή εξόδου.

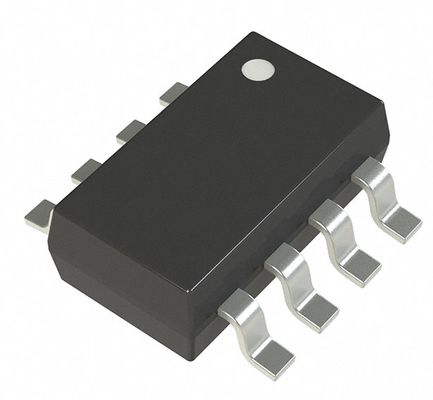

Το TPS6212x λειτουργεί σε εύρος θερμοκρασίας ελεύθερου αέρα από andndash;40anddeg;C έως 85anddeg;C. Το TPS62120 διατίθεται σε ένα μικρό πακέτο SOT-23 8 ακίδων και το TPS62122 σε ένα πακέτο DFN 2 mmandtimes; 2mm 6 ακίδων.
