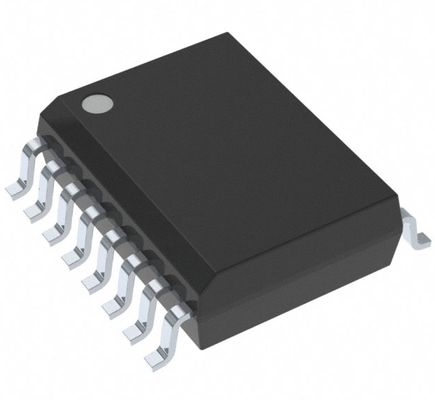

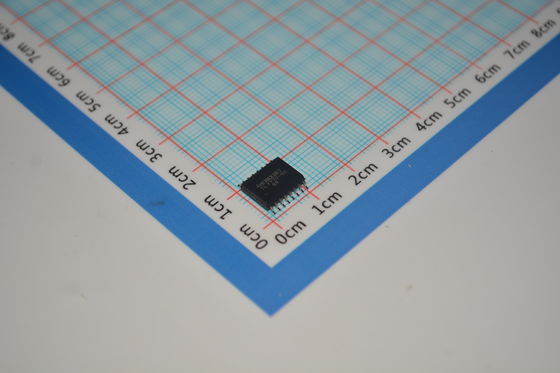

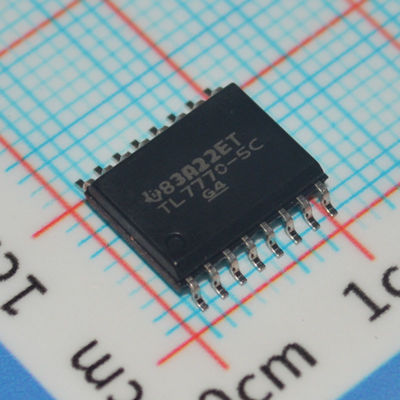

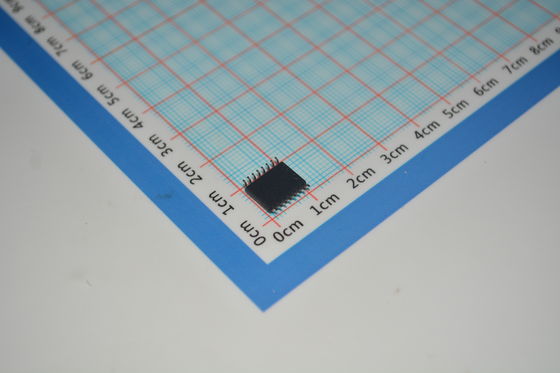

TL7770-5CDWR Υψηλής ακρίβειας (± 2%) 5V Monitor τάσης με χειροκίνητη επαναφορά χαμηλού ρεύματος παροχής (40μA) Εναρμόνιση ρεύματος και καθυστέρηση 200ms στο πακέτο SOIC-8

TL7770-5CDWR Ελεγκτής Τάσης Υψηλής Ακρίβειας (andplusmn;2%) 5V με Χειροκίνητη Επαναφορά, Χαμηλό Ρεύμα Τροφοδοσίας (40andmicro;A), Επαναφορά Κατά την Εκκίνηση και Καθυστέρηση 200ms σε Πακέτο SOIC-8

andnbsp;

Χαρακτηριστικά

Γεννήτρια Επαναφοράς Κατά την Εκκίνηση

Αυτόματη Δημιουργία Επαναφοράς μετά από Πτώση Τάσης

ΕΠΑΝΑΦΟΡΑ Ορίζεται όταν η VCC υπερβαίνει το 1 V

Εύρος Τάσης Τροφοδοσίας . . . 3.5 V έως 18 V

Ανίχνευση Υπερτάσης και Υποτάσης Ακριβείας

Ρεύμα Εξόδου Αιχμής 250-mA για την Οδήγηση Πυλών SCR

Οδήγηση Πύλης SCR 2-mA Active-Low για Προστασία από Ψευδή Ενεργοποίηση

Αναφορά Τάσης με Αντιστάθμιση Θερμοκρασίας

Πραγματικές και Συμπληρωματικές Εξόδους Επαναφοράς

Εξωτερικά Ρυθμιζόμενη Διάρκεια Παλμού Εξόδου

andnbsp;

Εφαρμογές

Συστήματα Βιομηχανικού Ελέγχου και Αυτοματισμού

Ηλεκτρονικά Αυτοκινήτων

Συστήματα Υπολογιστών και Διακομιστών

Ηλεκτρονικά Καταναλωτών και Έξυπνες Συσκευές

Συστήματα Ασφαλείας και Κρίσιμα Συστήματα

andnbsp;

Περιγραφή

Το TL7770 είναι ένα ολοκληρωμένο κύκλωμα επόπτη συστήματος σχεδιασμένο για χρήση ως ελεγκτής επαναφοράς σε συστήματα τροφοδοσίας μικροϋπολογιστών και μικροεπεξεργαστών. Αυτή η συσκευή περιέχει δύο ανεξάρτητους επόπτες τάσης τροφοδοσίας που παρακολουθούν τις τροφοδοσίες για συνθήκες υπερτάσης και υποτάσης στους ακροδέκτες VSO και VSU, αντίστοιχα. Όταν η VCC φτάσει στην ελάχιστη τάση του 1 V κατά την εκκίνηση, η έξοδος RESET γίνεται ενεργή (χαμηλή). Καθώς η VCC πλησιάζει τα 3.5 V, η λειτουργία χρονικής καθυστέρησης ενεργοποιείται, κλειδώνοντας το RESET και το RESET ενεργό (υψηλό και χαμηλό, αντίστοιχα) για μια χρονική καθυστέρηση (td) αφού οι τάσεις του συστήματος έχουν φτάσει σε κανονικά επίπεδα. Πάνω από VCC = 3.5 V, η χαμηλή λήψη RESIN ενεργοποιεί τη λειτουργία χρονικής καθυστέρησης κατά τη διάρκεια κανονικών επιπέδων τάσης συστήματος. Για να διασφαλιστεί ότι το σύστημα μικροϋπολογιστή έχει επαναφερθεί, οι έξοδοι παραμένουν ενεργές έως ότου η τάση στο VSU υπερβεί την τιμή κατωφλίου, VIT+, για μια χρονική καθυστέρηση, η οποία καθορίζεται από ένα εξωτερικό πυκνωτή χρονισμού, έτσι ώστε: td 20 103 χωρητικότητα

όπου το td είναι σε δευτερόλεπτα και η χωρητικότητα είναι σε farads.

Το κύκλωμα ανίχνευσης υπερτάσης είναι προγραμματιζόμενο για ένα ευρύ φάσμα σχεδίων. Κατά τη διάρκεια μιας συνθήκης υπερτάσης, ένα εσωτερικό διορθωτικό ελεγχόμενο πυρίτιο (SCR) ενεργοποιείται, παρέχοντας ρεύμα στιγμιαίας αιχμής 250-mA και συνεχές ρεύμα 25-mA στον ακροδέκτη οδήγησης πύλης SCR, το οποίο μπορεί να οδηγήσει μια εξωτερική πύλη SCR υψηλού ρεύματος ή ένα κύκλωμα προειδοποίησης υπερτάσης.

Η σειρά TL7770C χαρακτηρίζεται για λειτουργία από 0anddeg;C έως 70anddeg;C. Η σειρά TL7770I χαρακτηρίζεται για λειτουργία από andplusmn;40anddeg;C έως 85anddeg;C.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια Αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκές απόθεμα --- Με την υποστήριξη της ισχυρής ομάδας Αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^


Λίστα Προϊόντων
Παρέχουμε μια Σειρά Ηλεκτρονικών Εξαρτημάτων, πλήρη γκάμα ημιαγωγών, ενεργών and παθητικών Εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop λύση εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο Κύκλωμα, IC Μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντιστάτης, Βαρίστορ, Ασφάλεια, Τριμερ and Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικός Σύνδεσμος, Κρύσταλλο and Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, Οδηγός IGBT, LED, LCD, Μετατροπέας, PCB (Τυπωμένο Κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατοί σε Μάρκες:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
