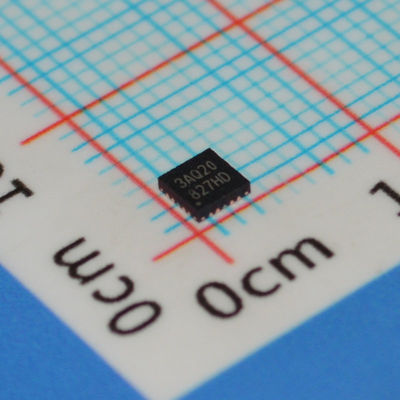

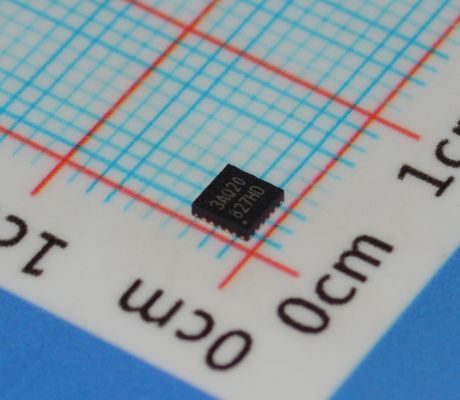

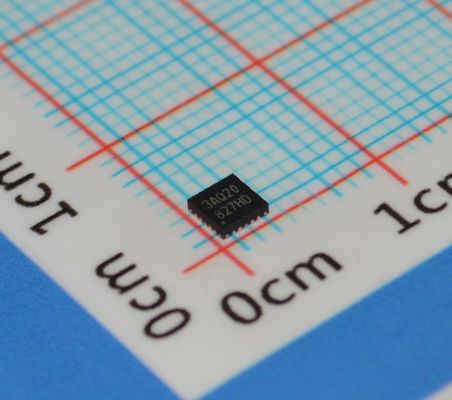

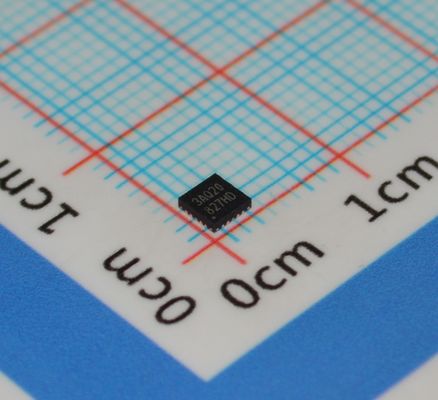

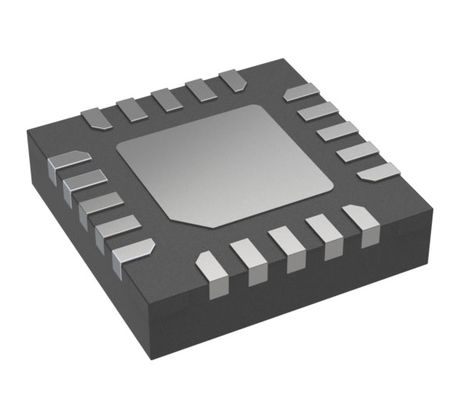

N76E003AQ20 20MHz MCU βασισμένο σε 8051 με 18KB Flash 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I²C Λειτουργία 2.4V-5.5V σε πακέτο TSSOP 20-Pin

N76E003AQ20 20MHz 8051-based MCU με 18KB Flash 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/Iandsup2;C 2.4V-5.5V Λειτουργία σε 20-pin πακέτο TSSOP

καιnbsp;

Ειδικά χαρακτηριστικά
Η CPU:
Πλήρως στατικός σχεδιασμός 8 bit υψηλής απόδοσης CMOS μικροελεγκτή βασισμένος σε 1T 8051.

Το σύνολο οδηγιών είναι πλήρως συμβατό με το MCS-51.

Διακοπές προτεραιότητας 4.

Δύο δείκτες δεδομένων (DPTR).

Λειτουργία:
Ευρεία τάση τροφοδοσίας από 2,4V έως 5,5V.

Ευρεία συχνότητα λειτουργίας έως 16 MHz

Βιομηχανική θερμοκρασία: -40 oC έως +105 oC

Μνήμη:
Μέχρι 18K bytes APROM για τον κώδικα χρήστη.

Διαμορφώσιμα 4K/3K/2K/1K/0K bytes της LDROM, τα οποία παρέχουν ευελιξία στον κωδικό εκκίνησης που αναπτύσσεται από τον χρήστη.

Η μνήμη flash συσσωρεύεται με σελίδες 128 bytes η καθεμιά.

Ενσωματωμένο σε εφαρμογή-προγραμματισμό (lAP).

Κλειδώματα κωδικού για ασφάλεια.
256 bytes RAM στο τσιπ.

Επιπλέον 768 bytes βοηθητικής μνήμης RAM (XRAM) στο τσιπ στην οποία έχει πρόσβαση η εντολή MOVX.

Μπορεί να επιλεγεί ένας 16-bit Timer 2 με τρισκανάλινη μονάδα λήψης εισόδου και 9 πινές εισόδου.

Ένα 16bit αυτόματο timer επαναφόρτωσης 3, που μπορεί να είναι η πηγή ρολογιού ρυθμού baud των UARTS

Ένα 16-bit PWM μετρητή διακοπή για το χρονόμετρο.
Ένας προγραμματιζόμενος χρονόμετρος (WDT) που ρυθμίζεται από ειδική εσωτερική πηγή 10 kHz.

Ένας ειδικός αυτοαποχαιρετιστήρας (WKT) για αυτοαποχαιρετιστήρα αφύπνισης για μειωμένες συνθήκες ισχύος.
Δύο πλήρως διπλές θύρες UART με ανίχνευση σφαλμάτων καρέ και αυτόματη αναγνώριση διευθύνσεων.

Μια θύρα SPl με λειτουργίες master και slave, έως 8 Mbps όταν το ρολόι του συστήματος είναι 16 MHz.
Ένα i&39;C λεωφορείο με master και slave λειτουργίες, έως και 400 kbps ρυθμό δεδομένων.

Τρία ζεύγη, έξι κανάλια PWM (Pulse Width Modulator) εξόδου, 10 πινές εξόδου μπορούν να επιλεγούν, με ανάλυση έως 16 bit, με διαφορετικές λειτουργίες και λειτουργία Fault Brake για έλεγχο κινητήρα.

Οκτώ κανάλια διακοπής πιν, κοινά για όλες τις θύρες l/0, με μεταβλητή διαμόρφωση ανίχνευσης άκρου/επίπεδου.

Ένα 12-bit ADC, με ταχύτητα μετατροπής έως 500 kps, ενεργοποιημένο από υλικό και αποτέλεσμα μετατροπής που διευκολύνει τον έλεγχο του κινητήρα.

Διαχείριση ενέργειας:
Δύο λειτουργίες μειωμένης ισχύος: λειτουργία αδρανής λειτουργίας και λειτουργία απενεργοποίησης.

Δυναμικό οθόνης:
Ανίχνευση καφέ (BOD) με διαθέσιμη λειτουργία χαμηλής ισχύος, επιλογές επιλογής 4 επιπέδων, διακοπής ή επαναφοράς.

Επαναφορά ενεργοποίησης (POR)

Ισχυρή ανοσία σε ESD και EFT.

Εργαλεία ανάπτυξης
Nuvoton On-Chip-Debugger (OCD) με το περιβάλλον ανάπτυξης KElLandquot;andquot.

"Προγραμματιστής κυκλώματος Nuvoton".
Nuvoton In-System-Programming (ISP) μέσω UART

καιnbsp;

Περιγραφή

Το N76E003 είναι ένας ενσωματωμένος μικροελεγκτής υψηλής απόδοσης 8 bit τύπου flash, βασισμένος στο 1T 8051.

Το N76E003 περιέχει έως και 18K bytes της βασικής Flash που ονομάζεται APROM, στο οποίο το περιεχόμενο των User Coderesides. Το N76E003 Flash υποστηρίζει τη λειτουργία In-Application-Programming (lAP),που επιτρέπει ενημερώσεις on-chipfirmwareΤο. lAP επιτρέπει επίσης να ρυθμιστεί οποιοδήποτε μπλοκ της συστοιχίας Κώδικα Χρήστη για να χρησιμοποιηθεί ως μη πτητική αποθήκευση δεδομένων, η οποία γράφεται από το lAP και διαβάζεται από εντολή lAP ή MOVC.Υπάρχει μια επιπλέον Flash, που ονομάζεται LDROM.Το μέγεθος του LDROM είναι ρυθμιζόμενο με μέγιστο 4K bytes.το Flash επιτρέπεται να προγραμματίζεται και να διαβάζεται ηλεκτρονικά από παράλληλο συγγραφέα ή in-circuit-programming (lCP)Μόλις ο κωδικός επιβεβαιωθεί, ο χρήστης μπορεί να κλειδώσει τον κωδικό για λόγους ασφαλείας.

Το N76E003 παρέχει πλούσια περιφερειακά, συμπεριλαμβανομένων 256 Bytes SRAM, 768 Bytes auxiiary RAM (XRAM), έως 18 γενικών σκοπών l/0, δύο 16-bit Timers / Counters 0/1,ένα 16-bit Timer2 με τρισκανάλινη ενσωματωμένη ενότητα λήψης, ένα Watchdog Timer (wDT), ένα Self-Wake-up Timer (WKT), ένα 16-bit auto-reload Timer3 για γενικούς σκοπούς ή γεννήτρια baud rate,Δύο UART με ανίχνευση σφάλματος καρέ και αυτόματη αναγνώριση διεύθυνσης, ένα SPl, ένα land#39;C, πέντε βελτιωμένα κανάλια PWM, οκτώ κανάλια κοινή διακοπή πιν για όλα0, και ένα 12-bit ADC.Οι περιφερειακές συσκευές είναι εξοπλισμένες με 18 πηγές με δυνατότητα διακοπών 4 επιπέδων προτεραιότητας..

Το N76E003 είναι εξοπλισμένο με τρεις πηγές ρολογιού και υποστηρίζει την εναλλαγή on-the-fly μέσω λογισμικού. Οι τρεις πηγές ρολογιού περιλαμβάνουν εξωτερική είσοδο ρολογιού, εσωτερικό ταλαντωτή 10 kHzκαι ένας εσωτερικός ακριβής ταλαντωτής 16 MHz που είναι φτιαγμένος σε εργοστάσιο με +1% σε θερμοκρασία δωματίουΤο N76E003 παρέχει πρόσθετη ανίχνευση της ισχύος, όπως η επαναφορά της ενεργοποίησης και η ανίχνευση 4 επιπέδων "brown-out", η οποία σταθεροποιεί τη σειρά ενεργοποίησης/κλείσματος για ένα σύστημα υψηλής αξιοπιστίας.

Η λειτουργία του μικροελεγκτή N76E003 καταναλώνει πολύ χαμηλή ενέργεια με δύο οικονομικές λειτουργίες ενέργειας που μειώνουν την κατανάλωση ενέργειας - λειτουργία αδρανής και λειτουργία ενεργοποίησης, οι οποίες είναι προεπιλεγμένες από λογισμικό.Η λειτουργία idle κλείνει το ρολόι της CPU αλλά επιτρέπει τη συνέχιση της λειτουργίας των περιφερειακών συσκευών.Η λειτουργία απενεργοποίησης σταματά όλο το ρολόι του συστήματος για ελάχιστη κατανάλωση ενέργειας.που επιτρέπει ευελιξία μεταξύ των επιδόσεων εκτέλεσης και της κατανάλωσης ενέργειας.

Με πυρήνα CPU υψηλής απόδοσης και πλούσια καλά σχεδιασμένα περιφερειακά, το N76E003 ωφελείται για την επίτευξη ενός γενικού σκοπού, οικιακών συσκευών ή συστήματος ελέγχου κινητήρα.
