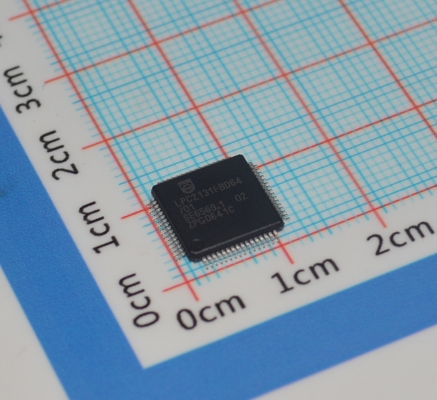

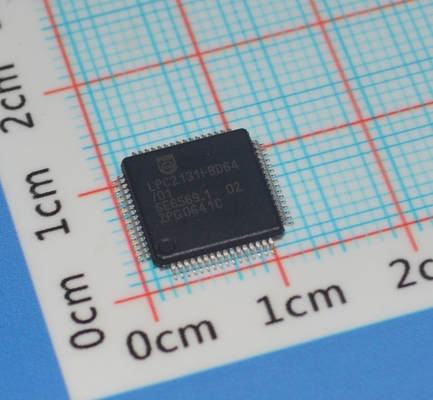

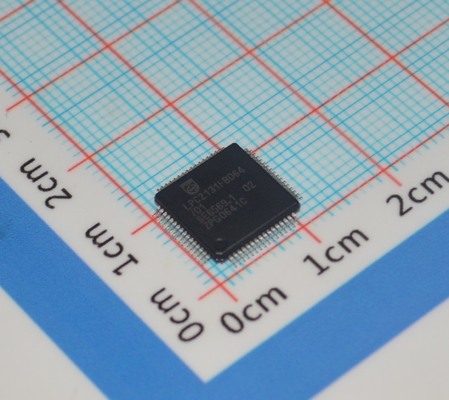

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Speed USB 2.0 2x UART 64-LQFP -40°C έως +85°C Βιομηχανικής Κλάσης

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Speed USB 2.0 2x UART 64-LQFP -40anddeg;C έως +85anddeg;C Βιομηχανική Βαθμίδα

andnbsp;

Χαρακτηριστικά και πλεονεκτήματα

2.1 Βελτιώσεις που προσφέρουν οι συσκευές LPC213x/01

 Οι γρήγορες θύρες GPIO επιτρέπουν την εναλλαγή ακίδων θυρών έως και 3,5 φορές ταχύτερα από το αρχικό LPC213x. Επίσης, επιτρέπουν την ανάγνωση μιας ακίδας θύρας ανά πάσα στιγμή, ανεξάρτητα από τη λειτουργία της.

 Οι αποκλειστικοί καταχωρητές αποτελεσμάτων για ADC(s) μειώνουν την επιβάρυνση των διακοπών.

 Τα UART0/1 περιλαμβάνουν γεννήτρια κλασματικού ρυθμού baud, δυνατότητες αυτόματης μετάδοσης και έλεγχο ροής χειραψίας πλήρως υλοποιημένο σε υλικό.

 Ο πρόσθετος έλεγχος BOD επιτρέπει περαιτέρω μείωση της κατανάλωσης ενέργειας.

2.2 Βασικά χαρακτηριστικά κοινά για τα LPC213x και LPC213x/01

 16/32-bit ARM7TDMI-S μικροελεγκτής σε ένα μικροσκοπικό πακέτο LQFP64 ή HVQFN64.

 8/16/32 kB ενσωματωμένη στατική RAM και 32/64/128/256/512 kB ενσωματωμένη μνήμη flash προγράμματος. Η διασύνδεση/επιταχυντής πλάτους 128 bit επιτρέπει λειτουργία υψηλής ταχύτητας 60 MHz.

 Προγραμματισμός εντός συστήματος/Προγραμματισμός εντός εφαρμογής (ISP/IAP) μέσω λογισμικού bootloader επί του τσιπ. Διαγραφή ενός τομέα flash ή ολόκληρου του τσιπ σε 400 ms και προγραμματισμός 256 B σε 1 ms.

 Οι διεπαφές EmbeddedICE RT και Embedded Trace προσφέρουν εντοπισμό σφαλμάτων σε πραγματικό χρόνο με το λογισμικό RealMonitor επί του τσιπ και ιχνηλάτηση υψηλής ταχύτητας της εκτέλεσης οδηγιών.

 Ένας (LPC2131/32) ή δύο (LPC2134/36/38) 8-καναλιών 10-bit ADCs παρέχουν συνολικά έως και 16 αναλογικές εισόδους, με χρόνους μετατροπής μόλις 2,44

s ανά κανάλι.

 Ένα 10-bit DAC παρέχει μεταβλητή αναλογική έξοδο (LPC2132/34/36/38).

 Δύο 32-bit χρονοδιακόπτες/εξωτερικοί μετρητές συμβάντων (με τέσσερα κανάλια σύλληψης και τέσσερα κανάλια σύγκρισης το καθένα), μονάδα PWM (έξι έξοδοι) και watchdog.

 Ρολόι πραγματικού χρόνου χαμηλής κατανάλωσης με ανεξάρτητη ισχύ και αποκλειστική είσοδο ρολογιού 32 kHz.

 Πολλαπλές σειριακές διεπαφές, συμπεριλαμβανομένων δύο UARTs (16C550), δύο Fast I2C-bus (400 kbit/s), SPI και SSP με δυνατότητες αποθήκευσης και μεταβλητού μήκους δεδομένων.

 Ελεγκτής διακοπών με διανύσματα με διαμορφώσιμες προτεραιότητες και διευθύνσεις διανυσμάτων.

 Έως και σαράντα επτά 5 V ανεκτικές ακίδες γενικής χρήσης I/O σε μικροσκοπικό πακέτο LQFP64 ή HVQFN.

 Διαθέσιμες έως και εννέα ακίδες εξωτερικών διακοπών ευαίσθητων στην άκρη ή στο επίπεδο.

 Μέγιστο ρολόι CPU 60MHz διαθέσιμο από προγραμματιζόμενο PLL επί του τσιπ με χρόνο εγκατάστασης 100 us.

 Ο ενσωματωμένος ταλαντωτής επί του τσιπ λειτουργεί με εξωτερικό κρύσταλλο στην περιοχή από 1 MHz έως 30 MHz και με εξωτερικό ταλαντωτή έως 50 MHz.

 Οι λειτουργίες εξοικονόμησης ενέργειας περιλαμβάνουν αδράνεια και απενεργοποίηση.

 Ατομική ενεργοποίηση/απενεργοποίηση των περιφερειακών λειτουργιών καθώς και κλιμάκωση του ρολογιού περιφερειακών για πρόσθετη βελτιστοποίηση ισχύος.

 Αφύπνιση επεξεργαστή από τη λειτουργία απενεργοποίησης μέσω εξωτερικής διακοπής ή BOD.

 Τσιπ μονής παροχής ρεύματος με κυκλώματα POR και BOD:

Εύρος τάσης λειτουργίας CPU από 3,0 V έως 3,6 V (3,3 V ±10 %) με ανεκτικά I/O pads 5 V.

andnbsp;

Γενική περιγραφή

Φύλλο δεδομένων προϊόντος Οι μικροελεγκτές LPC2131/32/34/36/38 βασίζονται σε μια CPU 16/32-bit ARM7TDMI-S με υποστήριξη σε πραγματικό χρόνο και ενσωματωμένη ιχνηλάτηση, που συνδυάζουν τον μικροελεγκτή με 32 kB, 64 kB, 128 kB, 256 kB και 512 kB ενσωματωμένης μνήμης flash υψηλής ταχύτητας. Μια διασύνδεση μνήμης πλάτους 128 bit και μια μοναδική αρχιτεκτονική επιταχυντή επιτρέπουν την εκτέλεση κώδικα 32 bit στη μέγιστη συχνότητα ρολογιού. Για εφαρμογές κρίσιμου μεγέθους κώδικα, η εναλλακτική λειτουργία Thumb 16 bit μειώνει τον κώδικα κατά περισσότερο από 30 % με ελάχιστη ποινή απόδοσης.

Λόγω του μικροσκοπικού τους μεγέθους και της χαμηλής κατανάλωσης ενέργειας, αυτοί οι μικροελεγκτές είναι ιδανικοί για εφαρμογές όπου η μικρογραφία είναι βασική απαίτηση, όπως ο έλεγχος πρόσβασης και τα σημεία πώλησης. Με ένα ευρύ φάσμα σειριακών διεπαφών επικοινωνίας και επιλογές SRAM επί του τσιπ 8 kB, 16 kB και 32 kB, είναι πολύ κατάλληλα για πύλες επικοινωνίας και μετατροπείς πρωτοκόλλων, soft modem, αναγνώριση φωνής και απεικόνιση χαμηλού επιπέδου, παρέχοντας τόσο μεγάλο μέγεθος buffer όσο και υψηλή υπολογιστική ισχύ. Διάφοροι 32-bit χρονοδιακόπτες, μονό ή διπλό 10-bit 8-καναλιών ADC(s), 10-bit DAC, κανάλια PWM και 47 γραμμές GPIO με έως και εννέα ακίδες εξωτερικών διακοπών ευαίσθητων στην άκρη ή στο επίπεδο καθιστούν αυτούς τους μικροελεγκτές ιδιαίτερα κατάλληλους για βιομηχανικό έλεγχο και ιατρικά συστήματα.
