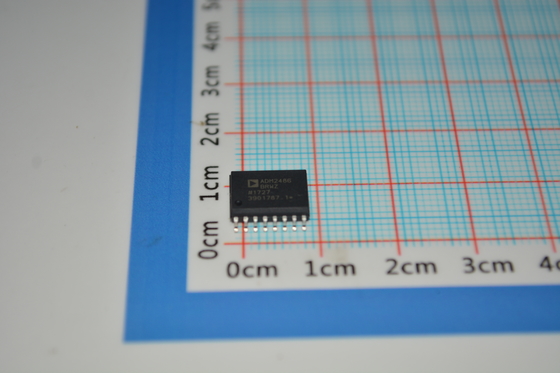

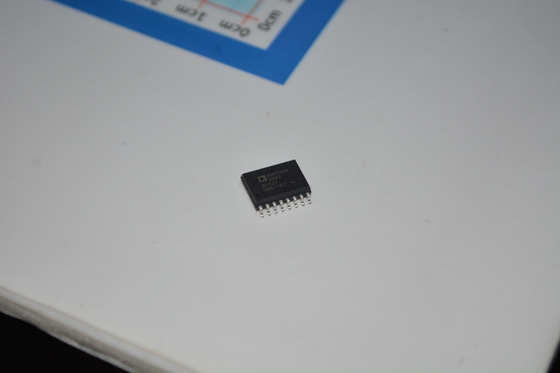

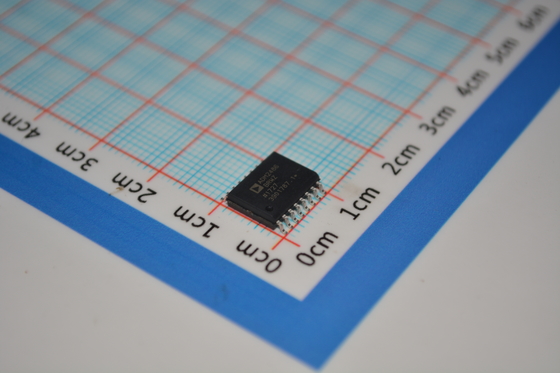

ADM2486BRWZ Απομονωμένο Πομποδέκτης RS-485 500kbps 2.5kV Απομόνωση ±15kV ESD 3V/5V Λογική Υψηλή CMR Βιομηχανική Θερμοκρασία για PLC/Έλεγχο Κινητήρα

ADM2486BRWZ Απομονωμένος δέκτης RS-485 500kbps 2.5kV Απομόνωση ±15kV ESD 3V/5V Λογική υψηλή CMR βιομηχανική θερμοκρασία για PLC / έλεγχο κινητήρα

Ειδικά χαρακτηριστικά

Μισό διπλό, απομονωμένος πομπός λήψης RS-485

Ακολουθεί το PROFIBUS®

¢ συμμορφώνονται με τις απαιτήσεις ANSI EIA/TIA 485-A και ISO 8482: 1987 (E)

️ 20 Mbps ρυθμός δεδομένων

Δραστηριότητα 5 V ή 3 V (VDD1)

Υψηλή μεταβατική ασυλία κοινής λειτουργίας: > 25 kV/μs

∆ ∆ ∆ ∆ ∆

∆ημιουργία ανοιχτού κυκλώματος δέκτη με ασφαλή κατασκευή

Προστασία από θερμική διακοπή

50 κόμβοι στο λεωφορείο

Οδηγίες για την προστασία των ζώων

∆ UL 1577

Διάταξη 1

∆ΙΚ/CSA 62368-1

∆ΙΚ/CSA 61010-1

∆ DIN EN IEC 60747-17 (VDE 0884-17)

Δυνατότητα ρεύματος

Διάστημα θερμοκρασίας λειτουργίας: -40°C έως +85°C

Εφαρμογές

∆ιαχωρισμένες διεπαφές RS-485/RS-422

Δίκτυα PROFIBUS

Δίκτυα βιομηχανικών πεδίων

∆ Συστήματα πολλαπλών σημείων διαβίβασης δεδομένων

Περιγραφή

Ο διακριτικός δέκτης δέσμευσης λεωφορείου ADM2486 είναι ένα ολοκληρωμένο, αγωγικά απομονωμένο συστατικό που έχει σχεδιαστεί για αμφίδρομη επικοινωνία δεδομένων σε γραμμές μετάδοσης λεωφορείου πολλαπλών σημείων.Έχει σχεδιαστεί για ισορροπημένες γραμμές μεταφοράς και συμμορφώνεται με τα πρότυπα ANSI EIA/TIA-485-A και ISO 8482: 1987 (Ε).

Η συσκευή χρησιμοποιεί την τεχνολογία Analog Devices iCoupler® για να συνδυάσει σε ένα ενιαίο πακέτο έναν απομονωτή τριών καναλιών, έναν οδηγό γραμμής διαφορικών τριών καταστάσεων και έναν δέκτη εισόδου διαφορικών.Η λογική πλευρά της συσκευής τροφοδοτείται είτε με τροφοδοσία 5 V είτε 3 V, και η πλευρά του λεωφορείου χρησιμοποιεί απομονωμένη τροφοδοσία 5 V.

Ο οδηγός ADM2486 διαθέτει λειτουργία ενεργού ενεργοποίησης. The driver differential outputs and the receiver differential inputs are connected internally to form a differential input/output port that imposes mini mal loading on the bus when the driver is disabled or when VDD1 or VDD2 = 0 V. Παρέχεται επίσης ένα ενεργό υψηλό δέκτη απενεργοποιήσετε αναθεώρηση F DOCUMENT FEEDBACK TECHNICAL SUPPORT FUNCTIONAL BLOCK DIAGRAM Σχήμα 1. χαρακτηριστικό που προκαλεί την εξόδου λήψης να εισέλθει σε κατάσταση υψηλής αντίστασης.

Η συσκευή διαθέτει χαρακτηριστικά περιορισμού ρεύματος και θερμικής διακοπής για την προστασία από βραχυκυκλώματα εξόδου και καταστάσεις όπου η σύγκρουση του λεωφορείου μπορεί να προκαλέσει υπερβολική διάσπαση ισχύος.Το μέρος είναι πλήρως προδιαγεγραμμένο στο βιομηχανικό εύρος θερμοκρασίας και είναι διαθέσιμο σε 16 μολύβδου, πακέτο SOIC ευρείας σφαίρας.

Πληροφορίες

Σχεδίαση

Το πλεονέκτημα μας:

• Υψηλής ποιότητας προϊόντα --- οι προσφορές μας είναι 100% νέες και πρωτότυπες, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγοράς με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρή δοκιμή ποιότητας πριν από την αποστολή, και τέλεια υπηρεσία μετά την αγορά.
• Αρκετά αποθέματα... Με την υποστήριξη της ισχυρής μας ομάδας αγορών,
• Γρήγορη παράδοση --- θα αποστείλουμε τα αγαθά εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

Βεβαιωθείτε ότι ικανοποιεί τις ανάγκες σας για όλα τα είδη των εξαρτημάτων.Ωραία.


Κατάλογος προϊόντων
Παρέχουμε μια σειρά από ηλεκτρονικά εξαρτήματα, πλήρη γκάμα ημιαγωγών, ενεργά και παθητικά εξαρτήματα. Μπορούμε να σας βοηθήσουμε να πάρετε όλα για το μπόμ του PCB, σε μια λέξη, μπορείτε να πάρετε μια λύση από ένα σταθμό εδώ,


Οι προσφορές περιλαμβάνουν:
Ενσωματωμένο κύκλωμα, IC μνήμης, διόδιο, τρανζίστορ, συμπυκνωτής, αντίσταση, βαρίστορ, ασφάλιστρα, τεμαχιστήρας και δυνητικομετρητή, μετασχηματιστή, μπαταρία, καλώδιο, ρελέ, διακόπτη, σύνδεσμο, τερματικό μπλοκ,Κρυστάλλινος and ταλαντωτής, Ινδυτής, αισθητήρας, μετασχηματιστής, IGBT οδηγός, LED,LCD, μετατροπέας, PCB (κωδικός κυκλώματος),PCBA (συναρμολόγηση PCB)

Δυνατό σε μάρκα:
Μικροτσίπ, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κλπ.
