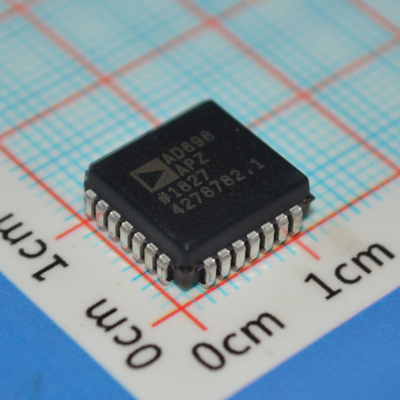

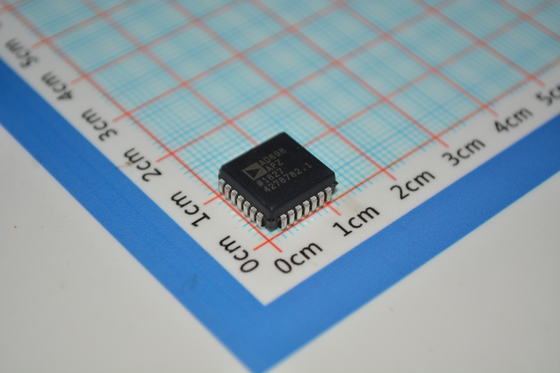

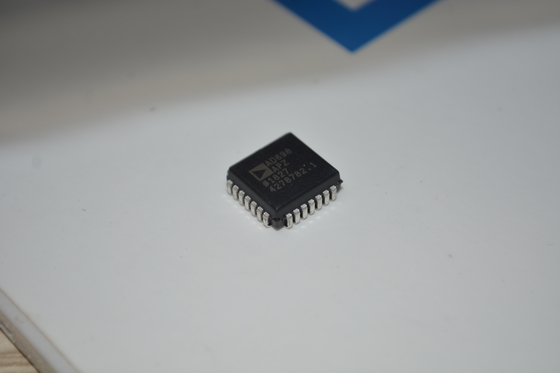

AD698APZ LVDT Κλιματιστής σήματος ±12V έως ±15V Λειτουργία 20kHz εύρος ζώνης 0,25% γραμμικότητα Μία/Δύο τροφοδοσία Βιομηχανικό εύρος θερμοκρασίας για ανίχνευση θέσης και έλεγχο κίνησης

AD698APZ Συσκευή Διαμόρφωσης Σήματος LVDT andplusmn;12V έως andplusmn;15V Λειτουργία Εύρος ζώνης 20kHz Γραμμικότητα 0.25% Μονή/Διπλή Τροφοδοσία Βιομηχανικό Εύρος Θερμοκρασίας για Ανίχνευση Θέσης and Έλεγχο Κίνησης

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Λύση ενός τσιπ, Περιέχει Εσωτερικό Ταλαντωτή και Αναφορά Τάσης

Δεν απαιτούνται ρυθμίσεις

Διασυνδέεται με Half-Bridge, 4-Wire LVDT

Έξοδος DC ανάλογη της θέσης

Εύρος συχνοτήτων 20 Hz έως 20 kHz

Μονοπολική ή Διπολική Έξοδος

Θα αποκωδικοποιήσει επίσης σήματα AC Bridge

Εξαιρετική απόδοση

andnbsp; Γραμμικότητα: 0.05%

andnbsp; Τάση εξόδου: 11 V

andnbsp; Μεταβολή κέρδους: 20 ppm/C (τυπική)

andnbsp; Μεταβολή αντιστάθμισης: 5 ppm/C (τυπική)

andnbsp;

ΕΦΑΡΜΟΓΕΣ

Οι περισσότερες από τις εφαρμογές για το AD598 μπορούν επίσης να υλοποιηθούν με το AD698. Ανατρέξτε στις εφαρμογές που γράφτηκαν για το AD598 για μια λεπτομερή εξήγηση.

Δείτε το δελτίο δεδομένων AD598 για:

andndash; Δακτύλιος δοκιμής-ζυγός ζύγισης

andndash; Σύγχρονη λειτουργία πολλαπλών LVDT

andndash; Κύκλωμα θέσης-σε-συχνότητα υψηλής ανάλυσης

Αυτό το κύκλωμα μπορεί να χρησιμοποιηθεί για αντιστάθμιση γεφυρών όπως μετρητές τάσης ή για επαγωγικές ή χωρητικές γέφυρες που χρησιμοποιούνται συνήθως για αισθητήρες πίεσης ή ροής. Οι έξοδοι σήματος χαμηλού επιπέδου αυτών των αισθητήρων είναι ευαίσθητες στον θόρυβο και τις παρεμβολές και είναι καλοί υποψήφιοι για τεχνικές επεξεργασίας σήματος AC.

andnbsp;

ΠΕΡΙΓΡΑΦΗ

Το AD698 είναι ένα πλήρες, μονολιθικό υποσύστημα διαμόρφωσης σήματος Linear Variable Differential Transformer (LVDT). Χρησιμοποιείται σε συνδυασμό με LVDT για τη μετατροπή της μηχανικής θέσης του αισθητήρα σε μονοπολική ή διπολική τάση dc με υψηλό βαθμό ακρίβειας και επαναληψιμότητας. Όλες οι λειτουργίες του κυκλώματος περιλαμβάνονται στο τσιπ. Με την προσθήκη μερικών εξωτερικών παθητικών εξαρτημάτων για τον καθορισμό της συχνότητας και του κέρδους, το AD698 μετατρέπει την ακατέργαστη έξοδο LVDT σε κλιμακωτό σήμα dc. Η συσκευή θα λειτουργήσει με LVDT half-bridge, LVDT συνδεδεμένα σε διαμόρφωση σειράς αντίθετης (4-wire) και RVDT.

Το AD698 περιέχει έναν ταλαντωτή ημιτονοειδούς κύματος χαμηλής παραμόρφωσης για την οδήγηση του πρωτεύοντος LVDT. Δύο κανάλια σύγχρονης αποδιαμόρφωσης του AD698 χρησιμοποιούνται για την ανίχνευση του πρωτεύοντος και του δευτερεύοντος πλάτους. Το εξάρτημα διαιρεί την έξοδο του δευτερεύοντος από το πλάτος του πρωτεύοντος και πολλαπλασιάζει με έναν συντελεστή κλίμακας. Αυτό εξαλείφει τα σφάλματα συντελεστή κλίμακας λόγω μεταβολής του πλάτους της πρωτεύουσας κίνησης, βελτιώνοντας την απόδοση και τη σταθερότητα της θερμοκρασίας.

Το AD698 χρησιμοποιεί μια μοναδική αρχιτεκτονική αναλογίας για την εξάλειψη αρκετών από τα μειονεκτήματα που σχετίζονται με τις παραδοσιακές προσεγγίσεις στη διασύνδεση LVDT. Τα οφέλη αυτού του νέου κυκλώματος είναι: δεν απαιτούνται ρυθμίσεις, η σταθερότητα της θερμοκρασίας βελτιώνεται και η εναλλαξιμότητα του αισθητήρα βελτιώνεται.
