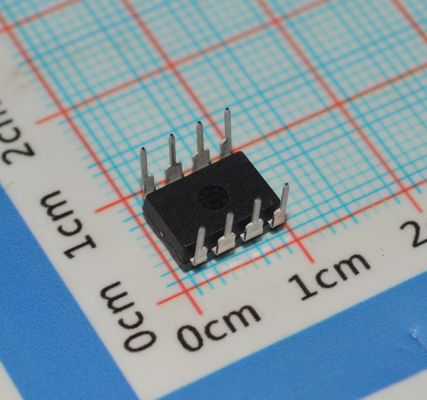

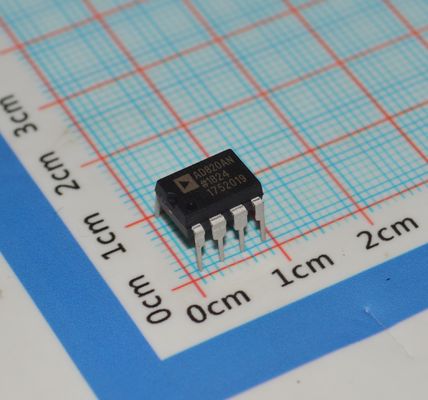

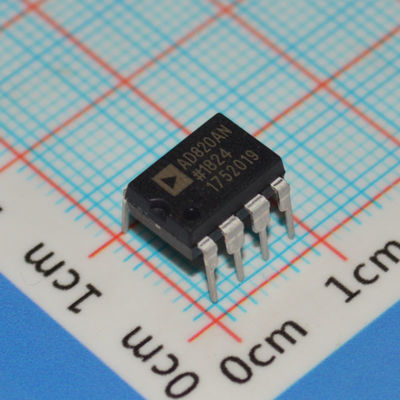

AD820AN Op-Amp 5MHz BW 16V/μs Slew Single/Dual Supply Low 1.8mA Current Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Βιομηχανική ποιότητα

AD820AN Op-Amp 5MHz BW 16V/andmicro;s Slew Single/Dual Supply Low 1.8mA Current Rail-to-Rail Out -40anddeg;C~125anddeg;C 8-Pin DIP/SOIC Industrial Grade

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πραγματική λειτουργία μονής τροφοδοσίας

andnbsp; Η έξοδος ταλαντώνεται rail-to-rail

andnbsp; Η περιοχή τάσης εισόδου εκτείνεται κάτω από το έδαφος

andnbsp; Δυνατότητα μονής τροφοδοσίας από 5 V έως 30 V

andnbsp; Δυνατότητα διπλής τροφοδοσίας από andplusmn;2,5 V έως andplusmn;15 V

Εξαιρετική οδήγηση φορτίου

andnbsp; Οδήγηση χωρητικού φορτίου έως 350 pF

andnbsp; Ελάχιστο ρεύμα εξόδου 15 mA

Εξαιρετική απόδοση εναλλασσόμενου ρεύματος για χαμηλή ισχύ

andnbsp; 800 andmu;A μέγιστο ρεύμα ηρεμίας

andnbsp; Εύρος ζώνης κέρδους μονάδας: 1,8 MHz

andnbsp; Slew rate 3 V/andmu;s

Εξαιρετική απόδοση συνεχούς ρεύματος

andnbsp; 800 andmu;V μέγιστη τάση μετατόπισης εισόδου

andnbsp; 2 andmu;V/anddeg;C τυπική μετατόπιση τάσης

andnbsp; 25 pA μέγιστο ρεύμα πόλωσης εισόδου

Χαμηλός θόρυβος: 13 nV/andradic;Hz @ 10 kHz

andnbsp;

ΕΦΑΡΜΟΓΕΣ

Όργανα ακριβείας με μπαταρία

Προενισχυτές φωτοδιόδων

Ενεργά φίλτρα

Συστήματα συλλογής δεδομένων 12-bit έως 14-bit

Ιατρικά όργανα

Αναφορές και ρυθμιστές χαμηλής ισχύος

andnbsp;

ΠΕΡΙΓΡΑΦΗ

Το AD820 είναι ένας ενισχυτής op ακριβείας, χαμηλής ισχύος με είσοδο FET που μπορεί να λειτουργήσει από μια μονή τροφοδοσία 5 V έως 36 V ή διπλές τροφοδοσίες andplusmn;2,5 V έως andplusmn;18 V. Έχει πραγματική δυνατότητα μονής τροφοδοσίας, με εύρος τάσης εισόδου που εκτείνεται κάτω από την αρνητική ράγα, επιτρέποντας στο AD820 να φιλοξενεί σήματα εισόδου κάτω από το έδαφος στη λειτουργία μονής τροφοδοσίας. Η ταλάντωση τάσης εξόδου εκτείνεται σε απόσταση 10 mV από κάθε ράγα, παρέχοντας το μέγιστο δυναμικό εύρος εξόδου.

Η τάση μετατόπισης των 800 andmu;V μέγιστη, η μετατόπιση τάσης των 2 andmu;V/anddeg;C, τα τυπικά ρεύματα πόλωσης εισόδου κάτω από 25 pA και ο χαμηλός θόρυβος τάσης εισόδου παρέχουν ακρίβεια συνεχούς ρεύματος με σύνθετες αντιστάσεις πηγής έως 1 GandOmega;. Παρέχεται εύρος ζώνης κέρδους μονάδας 1,8 MHz, andminus;93 dB THD στα 10 kHz και ρυθμός μεταβολής 3 V/andmu;s για χαμηλό ρεύμα τροφοδοσίας 800 andmu;A. Το AD820 οδηγεί έως και 350 pF άμεσου χωρητικού φορτίου και παρέχει ελάχιστο ρεύμα εξόδου 15 mA. Αυτό επιτρέπει στον ενισχυτή να χειρίζεται ένα ευρύ φάσμα συνθηκών φορτίου. Αυτός ο συνδυασμός απόδοσης εναλλασσόμενου και συνεχούς ρεύματος, καθώς και η εξαιρετική ικανότητα οδήγησης φορτίου, έχει ως αποτέλεσμα έναν εξαιρετικά ευέλικτο ενισχυτή για τον χρήστη μονής τροφοδοσίας.

Το AD820 διατίθεται σε δύο βαθμούς απόδοσης. Οι βαθμοί A και B βαθμολογούνται στην περιοχή βιομηχανικής θερμοκρασίας από andminus;40anddeg;C έως +85anddeg;C. Το AD820 προσφέρεται σε τρεις επιλογές πακέτων 8 ακροδεκτών: πλαστικό DIP (PDIP), επιφανειακής τοποθέτησης (SOIC) και (MSOP).
