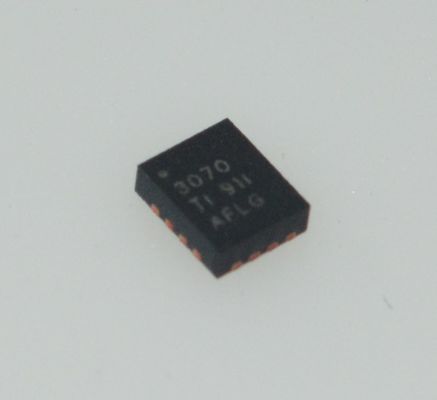

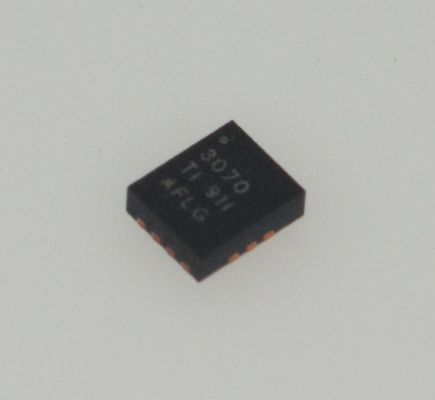

TPS63070RNMR Buck-Boost 96% Eff 2-16V σε 5A Πύργος ρυθμιζόμενος 25μA IQ 2.5x3mm QFN Σταθερή λειτουργία εξοικονόμησης ενέργειας 5V/3.3V

TPS63070RNMR Buck-Boost 96% Απόδοση 2-16V In 5A Peak Ρυθμιζόμενο Out 25andmicro;A IQ 2.5x3mm QFN Fixed 5V/3.3V Power Save Mode

andnbsp;

Χαρακτηριστικά

andnbsp;andbull; Εύρος Τάσης Εισόδου: 2.0V έως 16V

andbull; Εύρος Τάσης Εξόδου: 2.5V έως 9V

andbull; Έως 95% Απόδοση

andbull; +/-1% ακρίβεια DC σε PWM mode

andbull; +3%/-1% ακρίβεια DC σε PFM mode

andbull; 2A Ρεύμα Εξόδου σε Buck Mode

andbull; 2A Ρεύμα Εξόδου σε Boost Mode (VIN=4V; Vout=5V)

andbull; Ακριβής είσοδος ENABLE επιτρέπει – καθορισμένο από τον χρήστη undervoltage lockout – ακριβή ακολουθία

andbull; Αυτόματη μετάβαση μεταξύ Step Down και Boost Mode

andbull; Τυπικό Ρεύμα Ηρεμίας Συσκευής: 50andmicro;A

andbull; Σταθερές και Ρυθμιζόμενες Επιλογές Τάσης Εξόδου

andbull; Επιλογή Εκφόρτισης Εξόδου

andbull; Power Save Mode για βελτιωμένη απόδοση σε χαμηλή ισχύ εξόδου

andbull; Λειτουργία Σταθερής Συχνότητας στα 2.4MHz και Επιλογή Συγχρονισμού

andbull; Έξοδος Power Good

andbull; Το VSEL απλά επιτρέπει την αλλαγή της τάσης εξόδου

andbull; Αποσύνδεση Φορτίου κατά τη διάρκεια του Shutdown

andbull; Προστασία Υπερθερμοκρασίας

andbull; Προστασία Υπερτάσης Εισόδου / Εξόδου

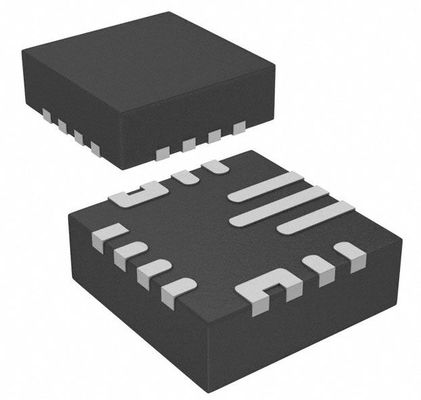

andbull; Διαθέσιμο σε πακέτο QFN

andnbsp;

Εφαρμογές

andbull; Εφαρμογές Dual Li-Ion

andbull; Βιομηχανικός Εξοπλισμός Μέτρησης

andbull; DSC's και Camcorders

andbull; Φορητοί Υπολογιστές

andbull; UltraMobile PC's και Mobile Internet Devices

andbull; Προσωπικά Ιατρικά Προϊόντα

andnbsp;

Περιγραφή

Το TPS6307x είναι ένας μετατροπέας buck-boost υψηλής απόδοσης, χαμηλού ρεύματος ηρεμίας κατάλληλος για εφαρμογές όπου η τάση εισόδου μπορεί να είναι υψηλότερη ή χαμηλότερη από την τάση εξόδου. Τα ρεύματα εξόδου μπορούν να φτάσουν τα 2A σε boost mode και σε buck mode. Ο μετατροπέας buck-boost βασίζεται σε έναν ελεγκτή διαμόρφωσης πλάτους παλμού (PWM) σταθερής συχνότητας χρησιμοποιώντας σύγχρονη διόρθωση για την επίτευξη μέγιστης απόδοσης. Σε χαμηλά ρεύματα φορτίου, ο μετατροπέας εισέρχεται σε Power Save Mode για να διατηρήσει υψηλή απόδοση σε ένα ευρύ φάσμα ρεύματος φορτίου. Ο μετατροπέας μπορεί να απενεργοποιηθεί για την ελαχιστοποίηση της αποστράγγισης της μπαταρίας. Κατά τη διάρκεια του shutdown, το φορτίο αποσυνδέεται από την μπαταρία. Η συσκευή είναι διαθέσιμη σε πακέτο 2.5mmx3mm QFN.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
