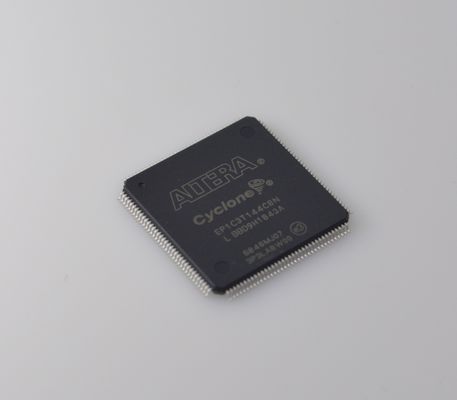

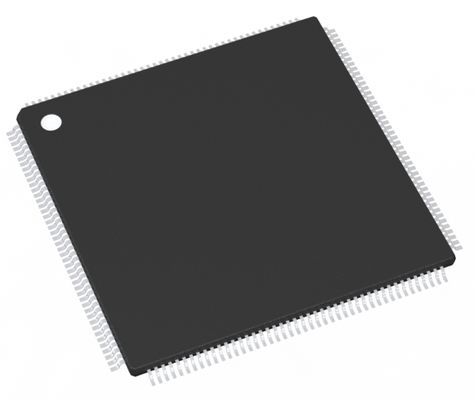

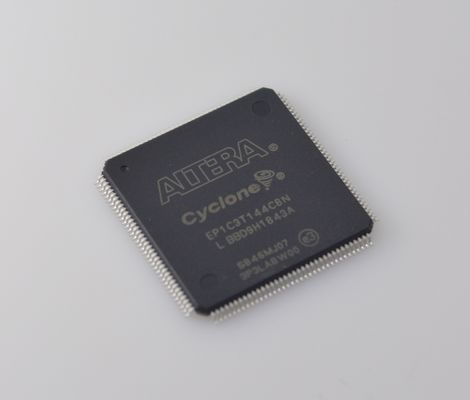

EP1C3T144C8N Cyclone FPGA με 2,910 LEs 144-Pin TQFP 3.3V Λειτουργία Ενσωματωμένο PLL Χαμηλού Κόστους and Ευέλικτο I/O για Ενσωματωμένο Έλεγχο and Πρωτότυπα

EP1C3T144C8N Cyclone FPGA με 2.910 LEs 144-Pin TQFP 3.3V λειτουργία σε τσιπ PLL χαμηλού κόστους και ευέλικτη I/O για ενσωματωμένο έλεγχο και πρωτότυπο

καιnbsp;

Χαρακτηριστικά

■ 2.910 έως 20.060 LE, βλ. πίνακα 1 και επόμενα·1

■ Μέχρι 294.912 bits RAM (36.864 bytes)

■ Υποστηρίζει τη διαμόρφωση μέσω χαμηλού κόστους συσκευής σειράς διαμόρφωσης

■ Υποστήριξη των προτύπων Ε/Υ LVTTL, LVCMOS, SSTL-2 και SSTL-3

■ Υποστήριξη των προτύπων PCI 66 και 33 MHz, 64 και 32 bit

■ Υψηλής ταχύτητας (640 Mbps) υποστήριξη Ε/Υ LVDS

■ Υποστήριξη χαμηλής ταχύτητας (311 Mbps) LVDS I/O

■ Υποστήριξη RSDS I/O 311-Mbps

■ Μέχρι δύο PLL ανά συσκευή παρέχουν πολλαπλασιασμό ρολογιού και μετατόπιση φάσης

■ Μέχρι οκτώ παγκόσμιες γραμμές ρολογιού με έξι διαθέσιμα πόρους ρολογιού ανά σειρά λογικής συστοιχίας (LAB)

■ Υποστήριξη εξωτερικής μνήμης, συμπεριλαμβανομένης της DDR SDRAM (133 MHz), της FCRAM και της SDRAM με ενιαίο ρυθμό δεδομένων (SDR)

■ Υποστήριξη πολλαπλών πυρήνων πνευματικής ιδιοκτησίας (IP), συμπεριλαμβανομένων των λειτουργιών Alteraandreg, MegaCoreandreg και των μεγαλειοδυναμιών του Altera Megafunctions Partners Program (AMPPSM).

καιnbsp;

Περιγραφή

Οι συσκευές Cycloneandreg περιέχουν μια δίδιάστατη αρχιτεκτονική που βασίζεται σε γραμμές και στήλες για την εφαρμογή προσαρμοσμένης λογικής.Οι διασύνδεσεις στήλης και σειράς διαφόρων ταχυτήτων παρέχουν διασύνδεση σήματος μεταξύ των LAB και των ενσωματωμένων μπλοκ μνήμης.

Η λογική συστοιχία αποτελείται από LAB, με 10 LE σε κάθε LAB.Τα LAB ομαδοποιούνται σε σειρές και στήλες σε όλη τη συσκευήΟι συσκευές κυκλώνα κυμαίνονται από 2.910 έως 20.060 LE.

Τα μπλοκ μνήμης RAM M4K είναι πραγματικά μπλοκ μνήμης διπλής θύρας με 4K bits μνήμης συν ισοτιμία (4,608 bits).ή μνήμη με μία θύρα έως 36 bits πλάτους έως 250 MHzΟι μπλοκ αυτές ομαδοποιούνται σε στήλες σε όλη τη συσκευή μεταξύ ορισμένων LAB. Οι συσκευές Cyclone προσφέρουν μεταξύ 60 και 288 Kbits ενσωματωμένης μνήμης RAM.

Κάθε πιν I/O συσκευής Cyclone τροφοδοτείται από στοιχείο I/O (IOE) που βρίσκεται στα άκρα των γραμμών και των στήλων LAB γύρω από την περιφέρεια της συσκευής.Οι καρφίτσες I/O υποστηρίζουν διάφορα πρότυπα I/O με ένα μόνο άκρο και διαφορικό, όπως το πρότυπο PCI 66- και 33-MHz, 64- και 32-bit και το πρότυπο I/O LVDS έως 640 Mbps. Κάθε IOE περιέχει ένα αμφίδρομο buffer I/O και τρία μητρώα για την καταγραφή εισόδου, εξόδου,και σήματα με δυνατότητα εξόδουΟι διττές πινές DQS, DQ και DM, μαζί με τις αλυσίδες καθυστέρησης (που χρησιμοποιούνται για την ευθυγράμμιση φάσης των σημάτων DDR) παρέχουν υποστήριξη διεπαφής με εξωτερικές συσκευές μνήμης, όπως DDR SDRAM,και συσκευές FCRAM έως 133 MHz (266 Mbps).

Οι συσκευές Cyclone παρέχουν ένα παγκόσμιο δίκτυο ρολογιού και έως και δύο PLL. Το παγκόσμιο δίκτυο ρολογιού αποτελείται από οκτώ παγκόσμιες γραμμές ρολογιού που οδηγούν σε ολόκληρη τη συσκευή.Το παγκόσμιο δίκτυο ρολογιών μπορεί να παρέχει ρολόγια για όλους τους πόρους εντός της συσκευήςΟι γραμμές του παγκόσμιου ρολογιού μπορούν επίσης να χρησιμοποιηθούν για σήματα ελέγχου.Τα PLL Cyclone παρέχουν ρολόι γενικής χρήσης με πολλαπλασιασμό ρολογιού και μετατόπιση φάσης καθώς και εξωτερικές εξόδους για υποστήριξη διαφορικής I/O υψηλής ταχύτητας.
