AK5703EN 24-Bit 192kHz Στερεοφωνικός ADC με Χαμηλό Θόρυβο, Υψηλό SNR (114dB) Προενισχυτή Μικροφώνου, Ψηφιακό AGC, Διεπαφή I2S and Χαμηλή Κατανάλωση για Επαγγελματικό Ήχο and IoT

AK5703EN 24-Bit 192kHz Stereo ADC με χαμηλό θόρυβο υψηλό SNR (114dB) Mic Preamp Digital AGC I2S Interface και χαμηλή ισχύς για Pro Audio και IoT

καιnbsp;

Ειδικά χαρακτηριστικά

1Λειτουργία εγγραφής

καιnbsp; - 4-Κανάλι ADC

- Πλήρης διαφορική ή μονοτελής είσοδος

καιnbsp; - ενισχυτής μικροφώνου (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

καιnbsp; - Τετάρτη: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

- Δυναμικό ADC:

καιnbsp; καιnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Ενιαία είσοδος

καιnbsp; καιnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, πλήρης εισροή διαφορικού

καιnbsp; - Ψηφιακή HPF για ακύρωση DC-offset (fc=3.4Hz@fs=44.1kHz)

καιnbsp; - Διόρθωση ευαισθησίας του μικροφώνου (+3dB, 0.75dB βήμα)

- Ψηφιακό ALC (Αυτοματοποιημένος έλεγχος επιπέδου)

καιnbsp; - Ψηφιακό όγκο εισόδου (+36dB 52,5dB, 0,375dB βήμα, σιωπηλή)

καιnbsp; - Προγραμματισμένη καθυστέρηση δεδομένων εξόδου

καιnbsp; Χρόνος καθυστέρησης: 0 έως 64/64s (1/64s βήμα)

2. Συχνότητα δειγματοληψίας:

καιnbsp; - PLL Slave Mode (BICK pin): 8kHz ∙ 48kHz

καιnbsp; - PLL Slave Mode (MCKI pin): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

καιnbsp; - PLL Master Mode: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

καιnbsp; - EXT Master/Slave Mode: 8kHz 48kHz (256fs), 8kHz 24kHz (512fs), 8kHz 12kHz (1024fs)

3. PLL Εισερχόμενο ρολόι:

καιnbsp; - Πιν MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

καιnbsp; - Πιν BICK: 32fs/64fs

4. Κατάσταση Master/Slave

5. Φόρμα οπτικής διεπαφής: MSB First, 2andrsquo's complement - 24/16-bit MSB justified, 24/16-bit I2S, TDM Mode

6.ΠΕ/ΠΕ: 3-σύρματος σειριακός έλεγχος ή I2C λεωφορείο (Ver 1.0, 400kHz Mode)

7Η παροχή ενέργειας:

- ΑΒΔΔ: 2.4~3.6V

- DVDD: 1.6~1.98V

καιnbsp; - TVDD: 1,6 ή (DVDD-0,2) ~ 3,6V

8Τρόπο τροφοδοσίας: 9.0mA (EXT Slave Mode)

9. Ta = ¥ 30 ¥ 85 ¥ C

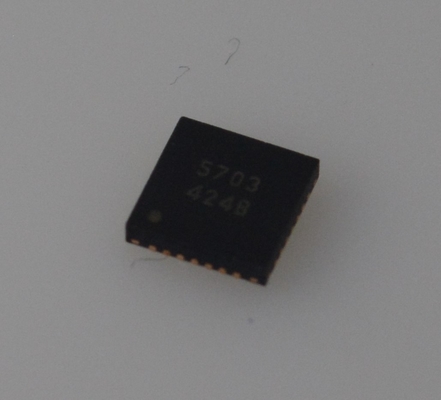

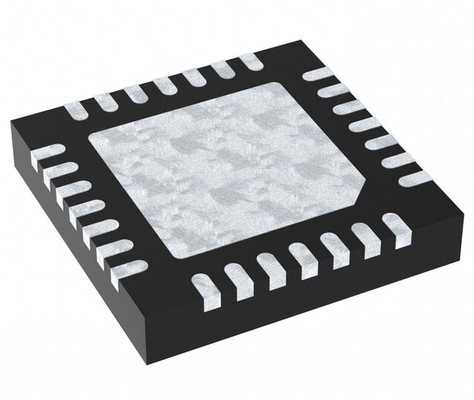

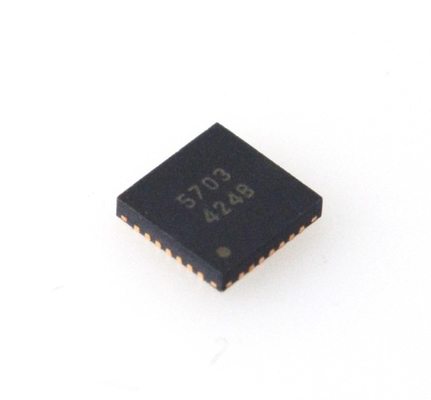

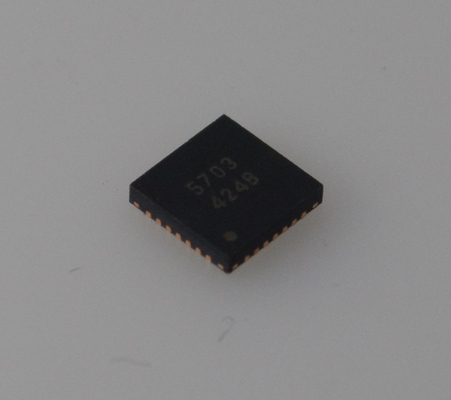

10Πακέτο: 28pin QFN (4mm x 4mm, 0,4mm κλίση)

καιnbsp;

Περιγραφή

Ο AK5703 είναι ένας μετατροπέας A/D 24 bit 4 καναλιών με προγραμματιζόμενους ενισχυτές μικροφώνου και κυκλώματα ALC (Automatic Level Control).Ένα ολοκληρωμένο PLL λειτουργεί από μια μεγάλη ποικιλία ρολογιώνΗ διάταξη αυτή επιτρέπει τη δυνατότητα υψηλής ευελιξίας σχεδιασμού.Το AK5703 είναι συσκευασμένο σε μια εξοικονόμηση χώρου 28-pin QFN συσκευασία.

καιnbsp;

Εφαρμογές

Επαγγελματικό εξοπλισμό ήχου

Συσκευές εγγραφής (φορητές εγγραφές, ψηφιακές εγγραφές ήχου)

Συστήματα μικροφώνου (συστήματα διάσκεψης, συσκευές αναγνώρισης φωνής)

Συσκευές ανάμειξης και ακουστικές διεπαφές (USB/Case)

γΕpiιpiαραγωγικά προϊόντα

Αξιοτελή ακουστικά/μικροφώνια USB (παιχνίδια, ζωντανή μετάδοση, δημιουργία περιεχομένου)

Εξυπνάκια ηχείας (υψηλής ακρίβειας λήψη φωνής)

Φορητοί αναπαραγωγοί μουσικής (υποστήριξη ήχου υψηλής ανάλυσης)

Η φωνητική αλληλεπίδραση και οι συσκευές LOT

Συστήματα έξυπνου σπιτιού (φωνητικοί βοηθοί, έξυπνοι κόμβοι)

Συστήματα φωνής στο όχημα (μείωση θορύβου, λήψη από μακρινό πεδίο)

Ασύρματα μικρόφωνα (μικροφώνους καραόκε, μικροφώνους ροής)

Συστήματα ραδιοτηλεόρασης και συνεδριάσεων

Μικροφώνη διασκέδασης (όλως κατευθυνόμενη/κατευθυνόμενη λήψη)

Ηχογράφηση για εκπομπές (podcasting, ραδιόφωνο)
