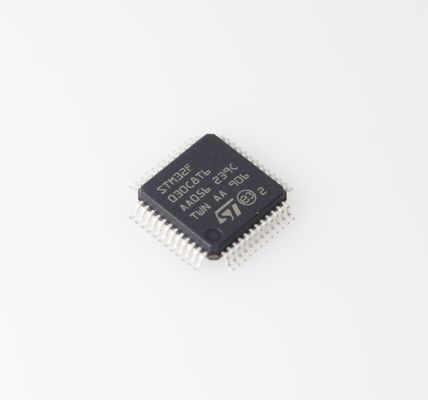

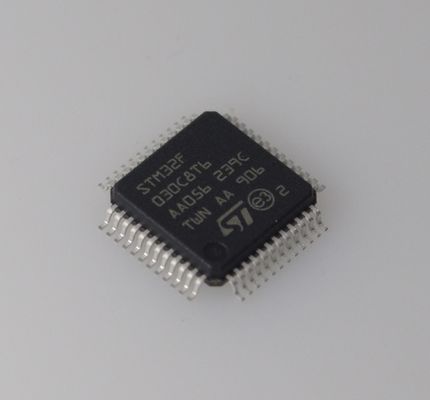

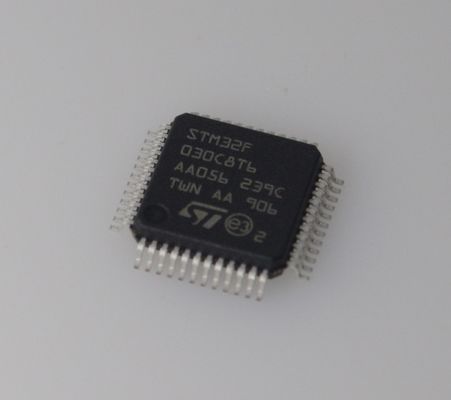

STM32F030C8T6 48MHz Cortex-M0 MCU 64KB Flash 8KB RAM 12-bit ADC χαμηλού κόστους 5V Tolerant 37 GPIOs and Wide Temp Range για ισχυρά ενσωματωμένα σχέδια

STM32F030C8T6 48MHz Cortex-M0 64KB Flash 8KB RAM 12-bit ADC Low-Cost 5V Tolerant 37 GPIOs & Wide Temp Range for Robust Embedded Designs

andnbsp;

Χαρακτηριστικά

andbull; Core: Armandreg; 32-bit Cortexandreg;-M0 CPU, συχνότητα έως 48 MHz

andbull; Μνήμες

andndash; 16 έως 256 Kbytes μνήμης Flash

andndash; 4 έως 32 Kbytes SRAM με HW parity

andbull; Μονάδα υπολογισμού CRC

andbull; Επαναφορά και διαχείριση ενέργειας

andndash; Ψηφιακή & παροχή I/O: VDD = 2.4 V έως 3.6 V

andndash; Αναλογική παροχή: VDDA = VDD έως 3.6 V

andndash; Επαναφορά ενεργοποίησης/απενεργοποίησης (POR/PDR)

andndash; Λειτουργίες χαμηλής κατανάλωσης: Sleep, Stop, Standby

andbull; Διαχείριση ρολογιού

andndash; 4 έως 32 MHz ταλαντωτής κρυστάλλου

andndash; 32 kHz ταλαντωτής για RTC με βαθμονόμηση

andndash; Εσωτερικό 8 MHz RC με επιλογή x6 PLL

andndash; Εσωτερικός ταλαντωτής 40 kHz RC

andbull; Έως 55 γρήγορα I/Os

andndash; Όλα χαρτογραφούνται σε εξωτερικά διανύσματα διακοπής

andndash; Έως 55 I/Os με δυνατότητα ανοχής 5V

andbull; Ελεγκτής DMA 5 καναλιών

andbull; Ένας 12-bit, 1.0 andmicro;s ADC (έως 16 κανάλια)

andndash; Εύρος μετατροπής: 0 έως 3.6 V

andndash; Ξεχωριστή αναλογική παροχή: 2.4 V έως 3.6 V

andbull; Ημερολόγιο RTC με συναγερμό και περιοδική αφύπνιση από Stop/Standby

andbull; 11 χρονιστές

andndash; Ένας 16-bit χρονιστής προηγμένου ελέγχου για εξακάναλη έξοδο PWM

andndash; Έως επτά 16-bit χρονιστές, με έως τέσσερα IC/OC, OCN, χρησιμοποιήσιμοι για αποκωδικοποίηση ελέγχου IR

andndash; Ανεξάρτητοι και χρονιστές watchdog συστήματος

andndash; Χρονιστής SysTick

andbull; Διεπαφές επικοινωνίας

andndash; Έως δύο διεπαφές I2C

andndash; Υποστήριξη Fast Mode Plus (1 Mbit/s) σε ένα ή δύο I/Fs, με 20 mA current sink

andndash; Υποστήριξη SMBus/PMBus (σε ένα I/F)

andndash; Έως έξι USARTs που υποστηρίζουν master synchronous SPI και έλεγχο modem; ένα με αυτόματη ανίχνευση ρυθμού baud

andndash; Έως δύο SPIs (18 Mbit/s) με 4 έως 16 προγραμματιζόμενα bit frames

andbull; Serial wire debug (SWD)

andbull; Όλα τα πακέτα ECOPACKandreg;2

andnbsp;

Περιγραφή

Οι μικροελεγκτές STM32F030x4/x6/x8/xC ενσωματώνουν τον υψηλής απόδοσης πυρήνα Armandreg; Cortexandreg;-M0 32-bit RISC που λειτουργεί σε συχνότητα 48 MHz, μνήμες υψηλής ταχύτητας (έως 256 Kbytes μνήμης Flash και έως 32 Kbytes SRAM) και ένα εκτεταμένο εύρος βελτιωμένων περιφερειακών και I/Os. Όλες οι συσκευές προσφέρουν τυπικές διεπαφές επικοινωνίας (έως δύο I2Cs, έως δύο SPIs και έως έξι USARTs), έναν 12-bit ADC, επτά χρονιστές γενικής χρήσης 16-bit και έναν χρονιστή PWM προηγμένου ελέγχου.

Οι μικροελεγκτές STM32F030x4/x6/x8/xC λειτουργούν στην περιοχή θερμοκρασίας -40 έως +85 anddeg;C από τροφοδοσία 2.4 έως 3.6V. Ένα ολοκληρωμένο σύνολο λειτουργιών εξοικονόμησης ενέργειας επιτρέπει τον σχεδιασμό εφαρμογών χαμηλής κατανάλωσης.

Οι μικροελεγκτές STM32F030x4/x6/x8/xC περιλαμβάνουν συσκευές σε τέσσερα διαφορετικά πακέτα που κυμαίνονται από 20 ακίδες έως 64 ακίδες. Ανάλογα με τη συσκευή που επιλέγεται, περιλαμβάνονται διαφορετικά σύνολα περιφερειακών. Η περιγραφή παρακάτω παρέχει μια επισκόπηση της πλήρους γκάμας περιφερειακών STM32F030x4/x6/x8/xC που προτείνονται.

Αυτά τα χαρακτηριστικά καθιστούν τους μικροελεγκτές STM32F030x4/x6/x8/xC κατάλληλους για ένα ευρύ φάσμα εφαρμογών, όπως έλεγχος εφαρμογών και διεπαφές χρήστη, φορητός εξοπλισμός, δέκτες A/V και ψηφιακή τηλεόραση, περιφερειακά PC, πλατφόρμες παιχνιδιών και GPS, βιομηχανικές εφαρμογές, PLCs, μετατροπείς, εκτυπωτές, σαρωτές, συστήματα συναγερμού, βιντεοτηλέφωνα και HVACs.

andnbsp;

Εφαρμογές

Ηλεκτρονικά καταναλωτικών
Έξυπνες οικιακές συσκευές (π.χ., τηλεχειριστήρια, φωτισμός LED, μικρές συσκευές)

Παιχνίδια, περιφερειακά παιχνιδιών, ηλεκτρονικά gadgets

Βιομηχανικός έλεγχος
Μικρά PLCs, έλεγχος κινητήρα (π.χ., κινητήρες stepper, βασικές μονάδες BLDC)

Απόκτηση δεδομένων αισθητήρων (ADC + επέκταση GPlO)

0Low-cost HMls (Διεπαφές Ανθρώπου-Μηχανής)

loT (Internet of Things)Endpoints

Έλεγχος ασύρματης μονάδας (σε συνδυασμό με μονάδες Wi-Fi/Bluetooth/ZigBee)

Συσκευές με μπαταρία (βελτιστοποιημένες λειτουργίες χαμηλής κατανάλωσης)

Αυτοματισμός & Ενσωματωμένος έλεγχος

Έξυπνοι μετρητές (ηλεκτρικό ρεύμα, νερό, κ.λπ.)

Μικρή ρομποτική, έλεγχος λογικής για αυτοματοποιημένο εξοπλισμό

Ηλεκτρονικά αυτοκινήτων (Μη κρίσιμα συστήματα)

Μονάδες ελέγχου αμαξώματος (π.χ. έλεγχος παραθύρων/φώτων)

andnbsp;Αξεσουάρ οχήματος (προσαρμογείς OBD-ll, κ.λπ.)
