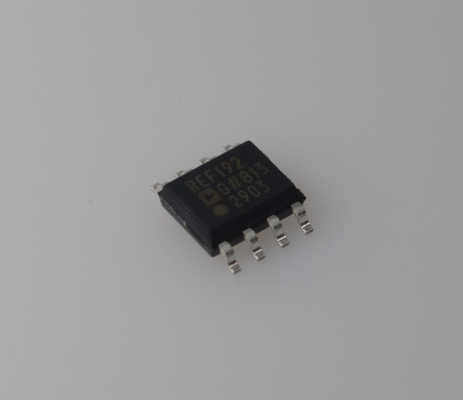

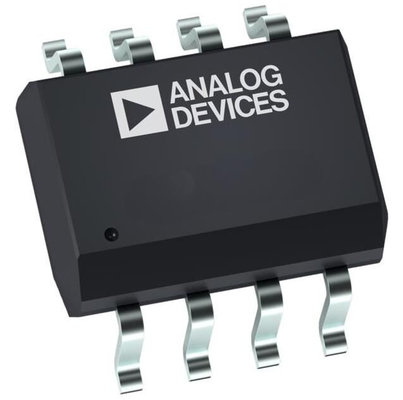

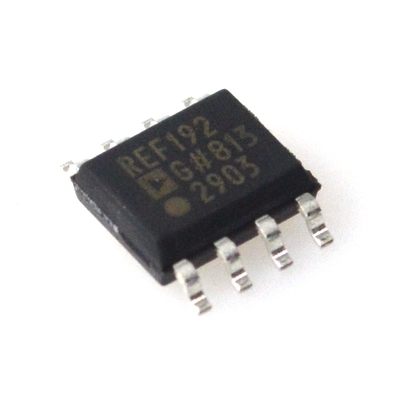

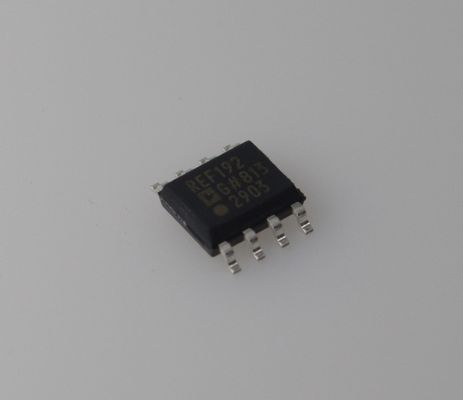

REF192GSZ Εξαιρετικά Χαμηλού Θορύβου Αναφορά Τάσης 2.5V με Αρχική Ακρίβεια ±0.1%, Μεταβολή 3ppm/°C, Ρεύμα Ηρεμίας 60µA, Έξοδος 10mA, Εύρος -40°C έως +125°C and Πακέτο SOT-23

REF192GSZ Αναφορά Τάσης 2.5V Εξαιρετικά Χαμηλού Θορύβου με ±0.1% Αρχική Ακρίβεια 3ppm/anddeg;C Drift 60andmicro;A Ρεύμα Ηρεμίας 10mA Έξοδος -40anddeg;C έως +125anddeg;C Εύρος & Πακέτο SOT-23

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Θερμοκρασιακός συντελεστής: 5 ppm/anddeg;C μέγιστο

Υψηλό ρεύμα εξόδου: 30 mA

Χαμηλό ρεύμα τροφοδοσίας: 45 andmu;A μέγιστο

Αρχική ακρίβεια: ±2 mV μέγιστο1

Λειτουργία ύπνου: 15 andmu;A μέγιστο

Χαμηλή τάση πτώσης

Ρύθμιση φορτίου: 4 ppm/mA

Ρύθμιση γραμμής: 4 ppm/V

Προστασία από βραχυκύκλωμα

andnbsp;

ΕΦΑΡΜΟΓΕΣ

Φορητά όργανα

ADCs και DACs

Έξυπνοι αισθητήρες

Εφαρμογές με ηλιακή ενέργεια

Όργανα με ρεύμα βρόχου

andnbsp;

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Οι αναφορές τάσης ζώνης κενού ακριβείας της σειράς REF19x χρησιμοποιούν ένα πατενταρισμένο κύκλωμα διόρθωσης καμπυλότητας θερμοκρασιακής μετατόπισης και κοπή με λέιζερ εξαιρετικά σταθερών, λεπτό-μεμβρανικών αντιστάσεων για την επίτευξη πολύ χαμηλού θερμοκρασιακού συντελεστή και υψηλής αρχικής ακρίβειας.

Η σειρά REF19x αποτελείται από συσκευές μικρο-ισχύος, χαμηλής τάσης πτώσης (LDV), παρέχοντας σταθερή τάση εξόδου από τροφοδοτικά τόσο χαμηλά όσο 100 mV πάνω από την τάση εξόδου και καταναλώνοντας λιγότερο από 45 andmu;A ρεύματος τροφοδοσίας. Στη λειτουργία ύπνου, η οποία ενεργοποιείται με την εφαρμογή χαμηλού επιπέδου TTL ή CMOS στο ακροδέκτη SLEEP, η έξοδος απενεργοποιείται και το ρεύμα τροφοδοσίας μειώνεται περαιτέρω σε λιγότερο από 15 andmu;A.

Οι αναφορές της σειράς REF19x καθορίζονται σε όλο το εκτεταμένο βιομηχανικό εύρος θερμοκρασίας (andminus;40anddeg;C έως +85anddeg;C) με τυπικές προδιαγραφές απόδοσης πάνω από andminus;40anddeg;C έως +125anddeg;C για εφαρμογές, όπως η αυτοκινητοβιομηχανία.

Όλοι οι ηλεκτρικοί βαθμοί είναι διαθέσιμοι σε ένα πακέτο SOIC 8 ακροδεκτών. Τα πακέτα PDIP και TSSOP είναι διαθέσιμα μόνο στον χαμηλότερο ηλεκτρικό βαθμό.

andnbsp;

ΔΟΚΙΜΑΣΤΙΚΟΙ ΑΚΡΟΔΕΚΤΕΣ

Ο ακροδέκτης δοκιμής 1 και ο ακροδέκτης δοκιμής 5 προορίζονται για Zener zap εντός του πακέτου. Για να επιτευχθεί το υψηλότερο επίπεδο ακρίβειας στην έξοδο, η τεχνική Zener zapping χρησιμοποιείται για την περικοπή της τάσης εξόδου. Επειδή κάθε μονάδα μπορεί να απαιτεί διαφορετική ποσότητα ρύθμισης, η τιμή αντίστασης στους ακροδέκτες δοκιμής ποικίλλει ευρέως από ακροδέκτη σε ακροδέκτη και από εξάρτημα σε εξάρτημα. Ο χρήστης θα πρέπει να αφήσει τον ακροδέκτη 1 και τον ακροδέκτη 5 ασύνδετους.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
