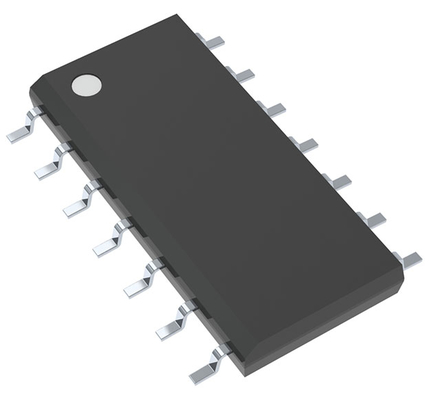

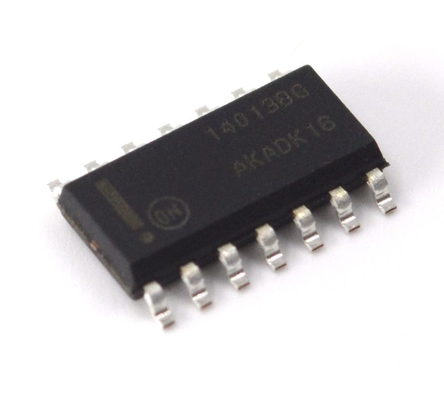

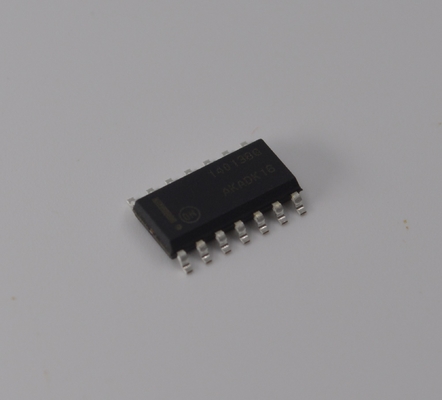

MC14013BDR2G Δύο D Flip-Flop 3V-18V Ενεργοποίηση Εγκατάσταση/Ανακατάσταση Υψηλή ανθεκτικότητα στον θόρυβο Χαμηλή ισχύς Βιομηχανικός βαθμός SOIC-14

MC14013BDR2G Διπλό D Flip-Flop 3V-18V Λειτουργία Set/Reset Υψηλή Ανοσία Θορύβου Χαμηλή Ισχύς SOIC-14 Βιομηχανικής Κλάσης

andnbsp;

Το διπλό flip-flop τύπου D MC14013B είναι κατασκευασμένο με συσκευές MOS P-channel και N-channel enhancement mode σε μια ενιαία μονολιθική δομή. Κάθε flip-flop έχει ανεξάρτητες εισόδους Data, (D), Direct Set, (S), Direct Reset, (R) και Clock (C) και συμπληρωματικές εξόδους (Q και Q ). Αυτές οι συσκευές μπορούν να χρησιμοποιηθούν ως στοιχεία καταχωρητή μετατόπισης ή ως flip-flops τύπου T για εφαρμογές μετρητών και εναλλαγής.

andnbsp;

Χαρακτηριστικά

 Στατική Λειτουργία

 Προστασία Διόδου σε Όλες τις Εισόδους

 Εύρος Τάσης Τροφοδοσίας = 3.0 Vdc έως 18 Vdc

 Σχεδιασμός Flip-Flop με Λογική Edge-Clocked

 Η κατάσταση της λογικής διατηρείται επ' αόριστον με το επίπεδο του ρολογιού είτε υψηλό είτε χαμηλό. Οι πληροφορίες μεταφέρονται στην έξοδο μόνο στην θετική άκρη του παλμού του ρολογιού

 Δυνατότητα οδήγησης δύο φορτίων TTL χαμηλής ισχύος ή ενός φορτίου TTL Schottky χαμηλής ισχύος σε όλο το εύρος θερμοκρασίας

 Αντικατάσταση Pin-for-Pin για CD4013B

 Πρόθεμα NLV για Αυτοκινητοβιομηχανικές και Άλλες Εφαρμογές που Απαιτούν Μοναδικές Απαιτήσεις Αλλαγής Τοποθεσίας και Ελέγχου. Πιστοποιημένο κατά AEC-Q100 και PPAP

 Αυτές οι συσκευές είναι χωρίς μόλυβδο, χωρίς αλογόνο και συμμορφώνονται με το RoHS

andnbsp;

Εφαρμογές

1. Ψηφιακά Κυκλώματα Λογικής
andnbsp; Διαδοχικός Έλεγχος: Χρησιμοποιείται σε συστήματα συγχρονισμένα με ρολόι και σχέδια μηχανών κατάστασης για καθυστέρηση σήματος ή διαμόρφωση παλμού.
andnbsp; Κλείδωμα Δεδομένων: Αποθηκεύει προσωρινά δεδομένα σε διεπαφές μικροελεγκτών για την αποφυγή διαμάχης διαύλου (π.χ., απομάκρυνση κουμπιών, διατήρηση σήματος αισθητήρα).
2. Βιομηχανικά Συστήματα Ελέγχου
andnbsp; Έλεγχος Κινητήρα/Ρελέ: Διατηρεί καταστάσεις έναρξης/διακοπής σε συστήματα διαδοχικού ελέγχου που βασίζονται σε PLC.

andnbsp; Λογική Ασφαλείας: Λειτουργεί με αισθητήρες για την κατασκευή κυκλωμάτων αλληλοσύνδεσης (π.χ., διατήρηση και επαναφορά σήματος διακοπής έκτακτης ανάγκης).

3. Επικοινωνία καιamp; Επεξεργασία Σήματος
andnbsp; Διαίρεση Συχνότητας: Διαιρεί σήματα ρολογιού υψηλής συχνότητας (π.χ., μετατροπή 1MHz σε 500kHz).
andnbsp; Μετατροπή Σειριακού σε Παράλληλο: Βοηθά στη μετατροπή σειριακών δεδομένων χαμηλής ταχύτητας σε παράλληλα δεδομένα.
4. Ηλεκτρονικά Καταναλωτών
andnbsp; Έλεγχος Διεπαφής Χρήστη: Θυμάται τις καταστάσεις των κουμπιών (π.χ., διακόπτες εναλλαγής για ενεργοποίηση/απενεργοποίηση).
andnbsp; Οδήγηση Οθόνης: Ελέγχει ακολουθίες σάρωσης για LED ή LCD.

5. Ηλεκτρονικά Αυτοκινήτων
andnbsp; Μονάδα Μνήμης Κατάστασης: Αποθηκεύει παροδικά σήματα (π.χ., διακόπτες θυρών, κωδικοί σφαλμάτων) μέχρι να επαναφερθούν χειροκίνητα.
6. Εξοπλισμός Δοκιμών καιamp; Μέτρησης
andnbsp; Συγχρονισμός Σήματος: Ενεργοποιεί συγκεκριμένες καταγραφές κυματομορφών σε παλμογράφους ή αναλυτές λογικής.

andnbsp;
