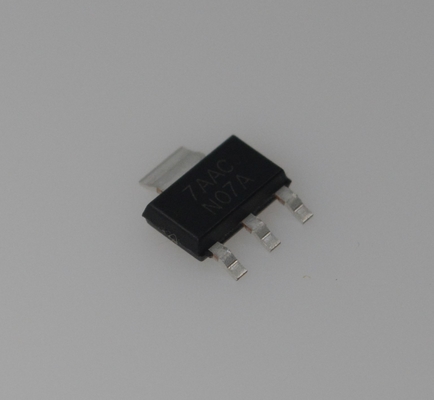

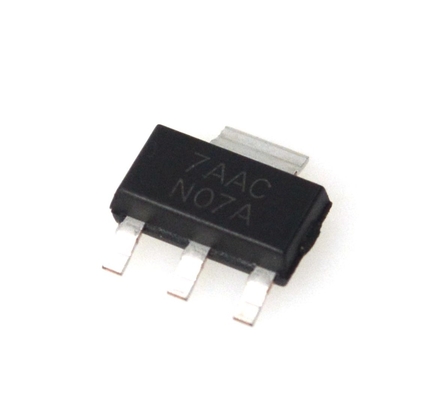

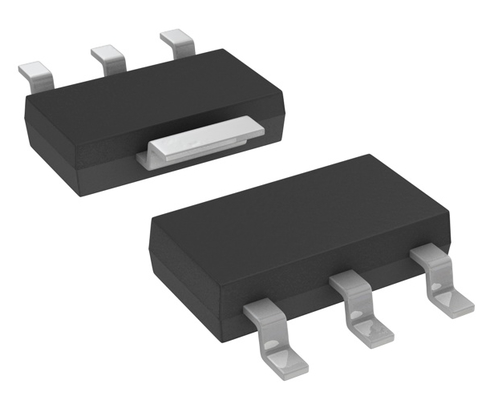

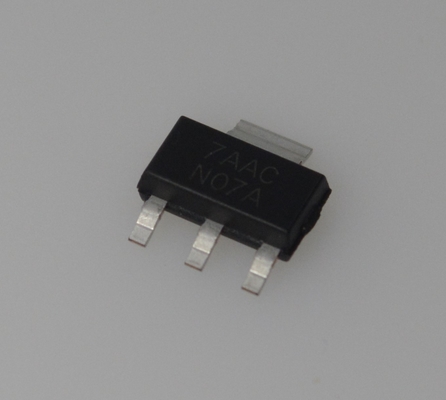

LM317AEMP 1.5A Ρυθμίσιμος LDO 1.2V-37V Έκδοση ± 1% Ακριβής θερμική προστασία Βιομηχανικός βαθμός (-40°C έως +125°C) TO-252 Συσκευή

LM317AEMP 1.5A Ρυθμιζόμενος LDO 1.2V-37V Έξοδος andplusmn;1% Ακρίβεια Θερμική Προστασία Βιομηχανικής Κλάσης (-40anddeg;C έως +125anddeg;C) Πακέτο TO-252

andnbsp;

Χαρακτηριστικά

andbull; Για μια εναλλακτική λύση χαμηλής πτώσης, δείτε το LM317

andbull; Τυπική ρύθμιση γραμμής 0.005%/V

andbull; Ανοχή τάσης εξόδου 1%

andbull; Ρεύμα εξόδου 1.5-A

andbull; Ρυθμιζόμενη έξοδος έως 1.25V

andbull; Διαφορά εισόδου-εξόδου έως 40V

andbull; Σταθερό όριο ρεύματος με τη θερμοκρασία

andbull; Δεν απαιτείται πυκνωτής εξόδου

andbull; Προστατευμένη έξοδος από βραχυκύκλωμα

andbull; Εύρος θερμοκρασίας λειτουργίας andminus;40anddeg;C έως 125anddeg;C

andnbsp;

Εφαρμογές

andbull; Φωτισμός LED αυτοκινήτων

andbull; Φορτιστές μπαταριών

andbull; Μεταρύθμιση για τροφοδοτικά μεταγωγής

andbull; Ρυθμιστής σταθερού ρεύματος

andbull; Τροφοδοτικά μικροεπεξεργαστών

andnbsp;

Περιγραφή

Οι ρυθμιστές θετικής τάσης 3 ακροδεκτών, ρυθμιζόμενοι LM317A είναι ικανοί να παρέχουν ρεύμα σε υπερβολική ποσότητα 1.5A σε εύρος εξόδου 1.25-V έως 37-V και παρέχουν ακρίβεια τάσης εξόδου 1%. Τόσο η ρύθμιση γραμμής όσο και η ρύθμιση φορτίου επιτυγχάνονται καλύτερα με τη συσκευή LM317A από ό,τι με τους τυπικούς σταθερούς ρυθμιστές.

Το LM317A προσφέρει πλήρη προστασία υπερφόρτωσης, όπως υπερένταση, προστασία θερμικής υπερφόρτωσης και προστασία ασφαλούς περιοχής. Όλα τα κυκλώματα προστασίας υπερφόρτωσης παραμένουν πλήρως λειτουργικά ακόμα και αν ο ακροδέκτης ρύθμισης αποσυνδεθεί.

Συνήθως, δεν χρειάζονται πυκνωτές εκτός εάν η συσκευή βρίσκεται σε απόσταση μεγαλύτερη των 6 ιντσών από τους πυκνωτές φίλτρου εισόδου, οπότε απαιτείται παράκαμψη εισόδου. Ένας προαιρετικός πυκνωτής εξόδου μπορεί να προστεθεί για τη βελτίωση της μεταβατικής απόκρισης και μπορεί να αντικατασταθεί με κεραμικό και κατάλληλο ESR. Ο ακροδέκτης ρύθμισης μπορεί να παρακαμφθεί για την επίτευξη πολύ υψηλών λόγων απόρριψης κυματισμού που είναι δύσκολο να επιτευχθούν με τυπικούς ρυθμιστές 3 ακροδεκτών.

Επειδή ο ρυθμιστής LM317A είναι πλωτός και ανιχνεύει μόνο τη διαφορά τάσης εισόδου-εξόδου, τροφοδοτικά αρκετών εκατοντάδων βολτ μπορούν να ρυθμιστούν εφόσον δεν υπερβαίνεται η μέγιστη διαφορά εισόδου-εξόδου. Η υπέρβαση της μέγιστης διαφοράς εισόδου-εξόδου θα οδηγήσει σε βραχυκύκλωμα της εξόδου. Συνδέοντας μια σταθερή αντίσταση μεταξύ του ακροδέκτη ρύθμισης και της εξόδου, το LM317A μπορεί επίσης να χρησιμοποιηθεί ως ρυθμιστής ρεύματος ακριβείας.
